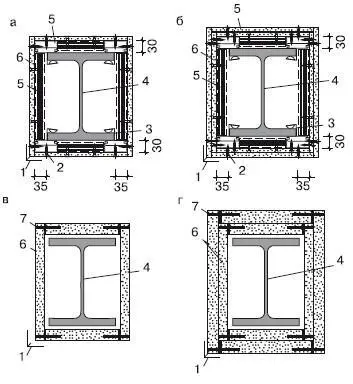

Рис. 5.31.Конструктивные решения огнезащиты стальных колонн гипсокартонными листами: а – с металлическими профилями и одинарной обшивкой ГКЛО; 6– то же с двухслойной обшивкой ГКЛО; в – на скобах с одинарной обшивкой ГКЛО; г– то же с двухслойной обшивкой ГКЛО; 1– уголковый защитный профиль; 2 – самонарезающий шуруп; 3 – зажим; 4– стальная колонна; 5– потолочный профиль; 6– обшивка из ГКЛО; 7– скоба

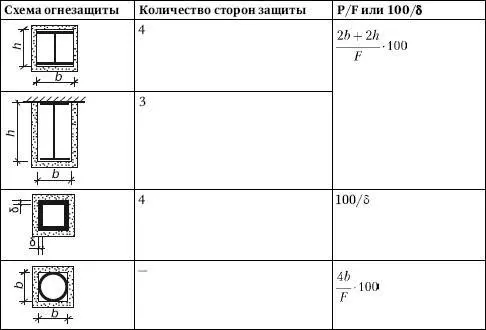

Таблица 5.16.Функции P/F или 100/5 для различных схем огнезащиты

Условные обозначения, принятые в табл.5.16: Р – периметр огнезащитной облицовки; F – площадь сечения колонны или балки; 5 – толщина стенок замкну того сечения колонны.

Толщина огнезащитной обшивки из гипсокартонных листов определяется в зависимости от приведенной толщины стали:

t = F/P,

где F – площадь сечения, мм 2;

Р – обогреваемая часть периметра сечения, мм.

Металлические тонкостенные профили поставляются пакетами, стянутыми лентами. Пакеты с профилем следует хранить под навесом.

Транспортировку ГКЛ необходимо выполнять централизованно в пакетированном виде. Габариты пакетов не должны превышать по длине 4100 мм, по ширине 1300 мм, по высоте 800 мм; масса пакета не должна быть более 3000 кг. При транспортировке ГКЛ находятся в горизонтальном положении; пакеты следует укладывать на прокладки или поддоны.

Для предотвращения увлажнения и загрязнения ГКЛ пачки, в каждой из которых 50–80 листов, рекомендуется упаковывать в водостойкие материалы.

Хранить ГКЛ следует в сухом закрытом помещении при температуре окружающего воздуха не ниже +5 °C на расстоянии 1,6 м от отопительных приборов. Пакеты устанавливаются друг на друга в штабели общей высотой не более 3,5 м.

При перевозке звукоизоляционных материалов должна соблюдаться защита от увлажнения.

Звукоизоляционные материалы должны храниться на закрытых складах или под навесом в упакованном виде.

При раскрое гипсокартонных листов их резку следует производить на ровной поверхности специальным ножом. Для отрезания полос шириной до 120 мм используется резак для ГКЛ малый, а полос шириной до 630 мм – резак для ГКЛ большой.

Надрезанный лист укладывают на край стола и надламывают надрезанный сердечник, после чего ножом для ГКЛ разрезают картон на обратной стороне листа.

Отрезанную кромку обрабатывают ровно, без изломов обдирочным рубанком. Если обрезанные кромки образуют шов, с них следует снять фаску кромочным рубанком для шпатлевания. Чтобы сделать швы незаметными, не обнажая сердечник, следует удалить картон вдоль кромки.

Круглые отверстия в гипсокартонных листах нужно выполнять специальной фрезой. Для круглых отверстий под электрические розетки используются фрезы диаметром 60, 67, 74, 72, 80 и 95 мм.

Фигурные отверстия следует вырезать прокалывающим приспособлением или прокалывающей пилой.

При изготовлении изогнутых форм используются гипсокартонные листы шириной не более 600 мм, а также шаблон, боковины в котором могут быть выполнены из гипсокартонных листов, обрезанных по радиусу гибки. При этом радиус шаблона должен быть меньше радиуса формируемой поверхности. Боковины присоединяют на винтах к деревянным брускам, где закреплены распорки, вырезанные из гипсокартонных листов. Ширина шаблона должна быть меньше ширины изгибаемого листа.

Игольчатым валиком прокатывают сжимаемую сторону листа, которая у выпуклых форм является тыльной стороной, а у вогнутых – лицевой.

Лист наколотой стороной вверх укладывают на прокладки во избежание попадания воды на обратную сторону при замачивании листа, что может вызвать разрыв картона при сгибании.

С помощью губки или кисти смачивают заготовку водой до насыщения гипсового сердечника, когда вода перестает впитываться.

Устанавливают заготовку на шаблон так, чтобы ее центр совпадал с осью шаблона, и сгибают заготовку по шаблону с закреплением ее концов с помощью зажимов из обрезков металлических профилей ПН или ПС.

Сгиб заготовки фиксируют клеящейся лентой, снимают ее с шаблона и устанавливают в зафиксированном положении для сушки.

При изготовлении ломаных форм У-образные пазы в гипсокартонном листе фрезеруют с помощью специального оборудования, оснащенного соответствующей фрезой, позволяющего оставлять нетронутым тыльный или лицевой слой картона, обеспечивая перелом листа с сохранением целостности элемента.

Монтаж перегородок должен выполняться одновременно с отделочными работами до электромонтажных, санитарно-технических, вентиляционных работ, включая трубные разводки в полах. Монтаж перегородок следует осуществлять до устройства пола. Необходимо выполнить разметку перегородки, для чего отбойным шнуром на полу наносят положение всей толщины перегородки (рис. 5.32). Затем с помощью магнитного отвеса разметку положения перегородки переносят на потолок.

На направляющие ПН-профили и стоечные профили, примыкающие к стенам или друг к другу (при двойном каркасе), наклеивают уплотнительную ленту (см. рис. 5.32, б).

По разметке устанавливают направляющие с закреплением их к по лу и потолку дюбелями длиной не менее 35 мм, а затем крайние примыкающие к стенам стоечные профили, закрепив их дюбелями. При криволинейном очертании перегородки перед установкой направляющих профилей ножницами по металлу выполняют параллельные разрезы наружной полки и спинки ПН-профиля до внутренней полки.

По отвесу устанавливают стоечные профили с нужным шагом и закрепляют их в направляющих просекателем или на шурупах. При этом высота стойки должна быть меньше высоты помещения на 10 мм, а профили, стыкуемые по высоте, соединяют не менее чем тремя самонарезающими шурупами.

Дверные коробки следует устанавливать одновременно с монтажом каркаса перегородок: по дверной коробке монтируют опорные стоечные профили, перемычку над проемом и промежуточные стойки. При этом опорные стойки под дверь массой до 35 кг укрепляют вставкой деревянных бр усков или дополнительным профилем.

После устройства каркаса выполняют монтаж электротехнической и слаботочной проводки, санитарно-технических трубопроводов. Не допускается размещать электропроводку вдоль стоек внутри их во избежание ее повреждения острыми краями обрезанных профилей каркаса или шурупами во время крепления гипсокартонных листов.
