Пределы огнестойкости перегородок из ГКЛ (ГКЛО) толщиной 12,5 мм со стыками между смежными листами, заделанными шпатлевкой, приведены в табл. 5.13. Выбор перегородки по звукоизоляции осуществляется на основании данных табл. 5.14. Перечень конструкций перегородок приводится в табл. 5.8.

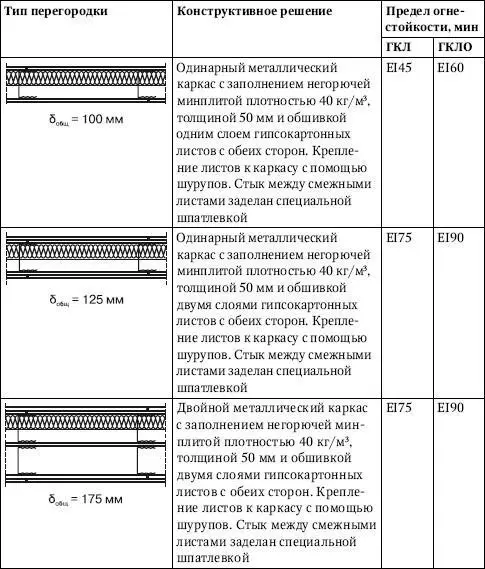

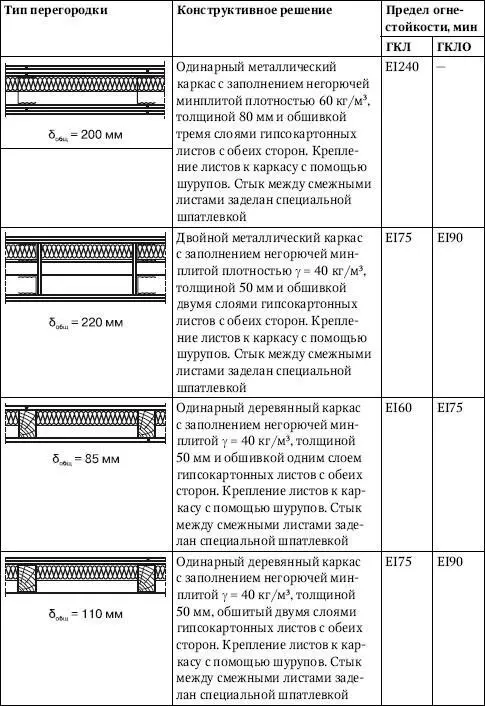

Таблица 5.13.Пределы огнестойкости перегородок из гипсокартона

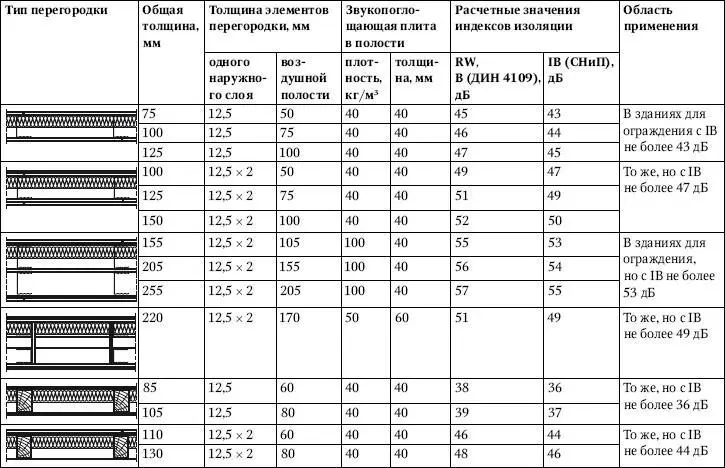

Таблица 5.14.Расчетные характеристики звукоизоляции многослойных перегородок из гипсокартонных листов

Отделку стен и потолков в мансардных помещениях гипсокартонными листами следует выполнять по обрешетке из деревянных брусков или металлических профилей, а при применении массивных гипсокартонных листов толщиной 24 мм – без обрешетки. Стыки между гипсокартонными листами выполняются с использованием шпатлевки.

Прежде чем приступить к монтажу подвесного потолка, необходимо закончить строительно-монтажные и специальные работы. Влажность воздуха не должна превышать 70 %, а температура должна быть не ниже +10 °C.

Перед монтажом проводится разметка уровня подвесного потолка, мест крепления основных профилей и подвесов. Расстояние между профилями и брусками должно соответствовать данным, приведенным в табл. 5.15.

К базовому потолку шурупами или анкерными элементами крепятся подвесы, а к ним крепятся основные металлические профили или бруски каркаса. После выравнивания закрепляются несущие металлические профили или бруски.

На смонтированный каркас подпорками устанавливаются гипсокартонные листы и закрепляются с помощью шурупов.

При двухслойной обшивке швы между гипсокартонными листами второго слоя рекомендуется сместить относительно первого. Гипсокартонные листы обшивки располагаются перпендикулярно несущим профилям (поперечное размещение).

Для криволинейных поверхностей потолка с радиусом кривизны 100–400 мм используются гипсокартонные листы с П-образными пазами на тыльной стороне (гипсокартонный лист фиксируется, пазы зачищаются и обрабатываются шпатлевкой за 2 раза, высушиваются).

После установки и крепления такого элемента лицевая поверхность обрабатывается шпатлевкой.

Подвесные потолки из гипсокартонных листов используются для декоративной отделки, скрытия электропроводки и сетей инженерного оборудования, а также для звукопоглощения, улучшения акустики и повышения огнестойкости.

В помещениях с сухим и нормальным температурно-влажностным режимом наряду с металлическим каркасом допускается применять деревянный из антисептированных (пропитанных составом против гниения) и антипирированных (пропитанных составом против возгорания) брусков с влажностью не более 12 % (рис. 5.19 и 5.20).

В подвесных потолках помещений с влажным режимом эксплуатации (ванные комнаты, санузлы и т. п.), а также в потолках для повышения огнестойкости перекрытий и покрытий используется каркас из оцинкованных стальных профилей (рис. 5.21-5.23).

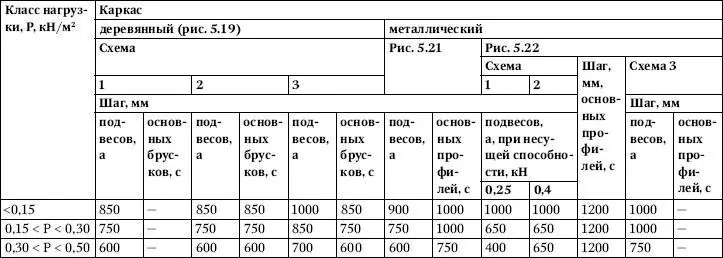

Таблица 5.15.Допускаемый шаг подвесов и основных профилей (брусков) каркаса в различных конструктивных схемах подвесных потолков

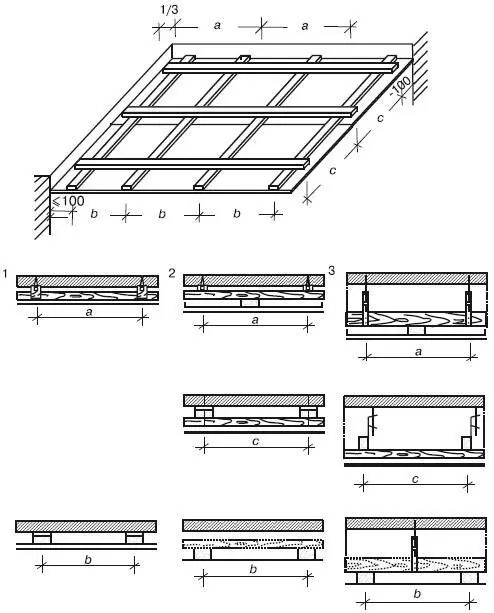

Рис. 5.19.Конструктивные схемы подвесного потолка с деревянным каркасом:

1– с одноосным каркасом, закрепленным непосредственно к перекрытию или с помощью прямых подвесов с небольшим относом; 2 – то же с двухосным каркасом; 3– с двухосным каркасом на подвесах, со значительным относом; а – расстояние между подвесами; b – расстояние между несущими брусками; с– расстояние между основными брусками

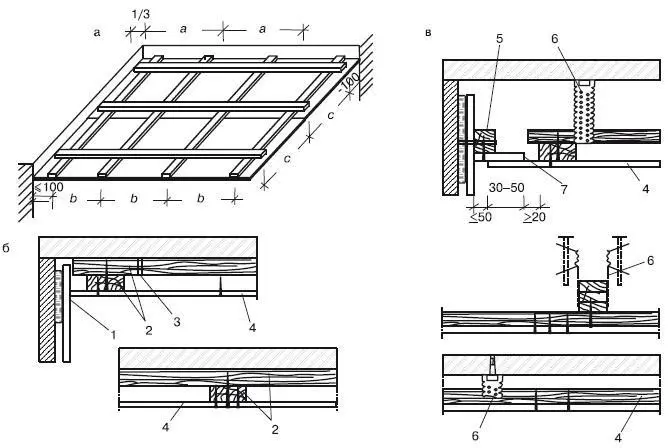

Рис. 5.20.Общий вид (а) и узлы подвесного потолка с деревянным каркасом, закрепленным к несущим конструкциям перекрытия на анкерных элементах (б) и подвесах (в): 1– разделительная лента; 2– бруски каркаса; 3 – анкерный элемент; 4 – обшивка из ГКЛ; 5 – брусок; 6– подвес; 7– полоса из ГКЛ

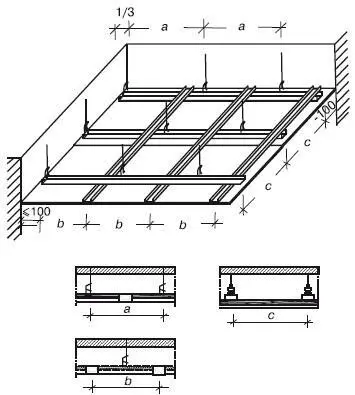

Рис. 5.21.Конструктивная схема подвесного потолка с двухосным в двух уровнях металлическим каркасом: а – расстояние между подвесами; Ь – расстояние между несущими профилями; с– расстояние между основными профилями

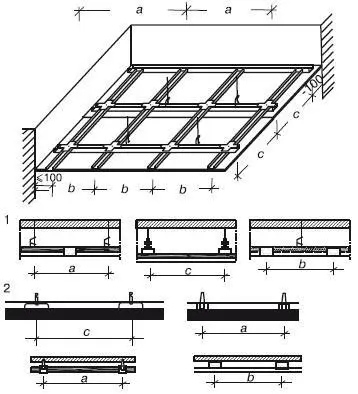

Рис. 5.22.Конструктивные схемы подвесного потолка с одноосным и двухосным в одном уровне металлическим каркасом: 7—двухосный на подвесах с зажимом; 2 – двухосный на прямых подвесах; 3 – одноосный на прямых подвесах; а – расстояние между подвесами; Ь– расстояние между несущими профилями; с– расстояние между основными профилями

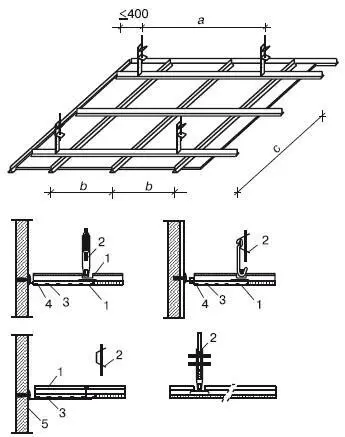

Рис. 5.23.Конструктивная схема и узлы подвесного растрового потолка: 1– металлические профили каркаса; 2– подвес; 3– потолочный элемент из ГКЛ; 4 – обрамляющий профиль; 5 – дюбель; а – расстояние между подвесами; b – расстояние между несущими профилями; с– расстояние между основными профилями

Огнестойкость подвесного потолка определяется согласно НПБ 231. Использование подвесных потолков на путях эвакуации регламентируется в зависимости от следующих характеристик:

♦ горючесть (Г);

♦ воспламеняемость (В);

♦ дымообразующая способность (Д);

♦ токсичность продуктов горения (Т).

Каркас подвесного потолка следует проектировать двухосным с размещением профилей в одном (рис. 5.24) или двух (рис. 5.25) уровнях.

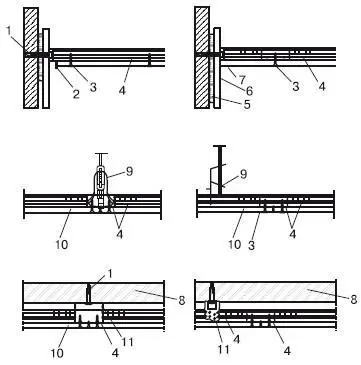

Рис. 5.24.Конструкции подвесного потолка с металлическим каркасом из профилей 60×27 мм в одном уровне: 1 – анкерный элемент; 2– кромочный защитный уголок; 3 – шуруп; 4– потолочный профиль каркаса; 5– клей на основе гипса; 6– облицовка; 7– профиль 28/27; 8 – перекрытие; 9– подвес с зажимом; 10 – ГКЛ; 11– прямой подвес
