Дональд де Карль - Руководство по ремонту часов

Если верхняя поверхность пружины должна быть отполирована, ее укрепляют шеллаком на краю приспособления, показанного на фиг. 223.

Фиг. 223. Приспособление с винтами.

Если пружина имеет штифты, необходимо просверлить в приспособлении отверстия для прохода штифтов. Край приспособления, противоположный двум винтам, нагревают и наносят шеллак на нижнюю поверхность, причем необходимо проверить, что шеллак разошелся и покрыл поверхность, приблизительно равную по размеру полируемой пружине. Пружину запрессовывают в шеллак пока он еще теплый и мягкий и тотчас же перевертывают приспособление и устанавливают его на плоское стекло.

Винты следует отрегулировать так, чтобы они выступали на расстояние, равное толщине пружины. Приспособление плотно прижимают к стеклу и стекло поворачивают под таким углом, чтобы можно было видеть, находится ли пружина в контакте со стеклом (фиг. 224).

Фиг. 224. Приспособление с винтами на зеркальном стекле.

Для получения полного контакта иногда надо отрегулировать винты. К этому времени шеллак застынет. Таким образом, получился треножник, одной ножкой которого является храповая пружина, а двумя другими — регулировочные винты.

На стеклянной пластинке растирают небольшое количество крокуса с маслом и прижимают храповую пружину к ней; приспособление держат так, как показано на фиг. 225.

Фиг. 225. Способ применения приспособления с винтами.

Очень важно правильно держать приспособление. Указательным пальцем прижимают приспособление как раз над полируемой деталью, а большим и средним перемещают приспособление. Приспособление надо перемещать по окружности или овалу короткими и разнонаправленными движениями. На время приостанавливают полировку и осматривают полируемую поверхность, предварительно очистив ее сердцевиной бузины. Может оказаться, что одна часть уже отполирована, а другая — даже не соприкасалась со стеклом. В этом случае необходимо дополнительно отрегулировать винты так, чтобы в конечном счете вся поверхность пружины находилась в контакте со стеклом. Отполированную поверхность следует очистить от остатков крокуса сначала щеткой, а затем сердцевиной бузины.

При полировке стали необходимо помнить: на поверхности, подлежащей полировке, не должно быть постороннего вещества; только когда поверхность будет абсолютно чистой, ее можно отполировать диамантином, нанося его на цинковый блок. Блок покрывают диамантином и храповую пружину укрепляют на приспособлении так же, как при полировке крокусом с маслом на стекле. Приспособление держат так же и полировку производят теми же движениями. Через некоторое время поверхность пружины следует проверить, и если не вся поверхность подвергается полировке, то необходимо отрегулировать винты. Цинковый блок может быть не таким плоским, как стеклянная пластинка. Убедившись в том, что вся поверхность находится в контакте с цинковым блоком, полировку продолжают, прилагая значительное давление и затем постепенно ослабляя его. Для получения хорошего качества полировки необходима практика, но имея опыт можно определить наощупь, когда поверхность полностью отполирована.

К концу операции можно определить наощупь, что полируемая поверхность чрезвычайно гладкая. Отполированную поверхность храповой пружины очищают мягкой древесиной; она должна иметь бархатистую полировку без блеска. Чтобы спять пружину с приспособления с винтами, последнее роняют плоско на верстак с высоты 7—10 см, тогда пружина, лежащая на его поверхности, отскочит. К пружине может прилипнуть некоторое количество шеллака; для удаления его храповую пружину помещают в барабан заводной пружины, в который наливают метиловый спирт так, чтобы он покрыл храповую пружину. Барабан нагревают над пламенем спиртовой горелки, пока кипящий метиловый спирт не начнет воспламеняться. Всегда рекомендуется иметь под рукой плоский кусок дерева, чтобы закрыть барабан и приглушить пламя.

Окончательную отделку производят следующим образом: на кусок зеркального стекла кладут лист почтовой бумаги, на нее насыпают сухой крокус. Затем храповую пружину трут о бумагу теми же движениями, как при обработке смесью крокуса и масла. После одного-двух движений получается довольно яркая серая отделка или покрытие «мороз». Кромки затем можно скосить и отшлифовать.

Изготовление всех плоских деталей из стали может выполняться аналогично описанному процессу.

Обучение обработке на токарном станке рекомендуется начать на токарном станке с лучковым приводом (фиг. 226).

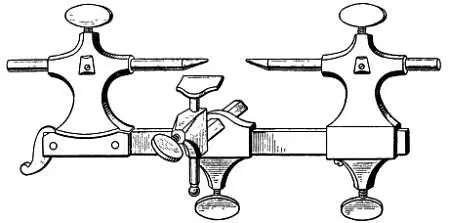

Фиг. 226. Станок для токарной обработки деталей часов.

Это необходимо по двум причинам: во-первых, обработка на токарном станке с лучковым приводом происходит медленнее, что очень важно для начинающего и, во-вторых, сам процесс обработки проще, в том смысле, что легче добиться точности. Обработка детали на токарном станке с лучковым приводом производится в центрах, а на токарном станке более сложной конструкции деталь закрепляется в патроне. Необходимо вначале хорошо освоить обточку деталей при относительно малых скоростях резания.

Обычно оси баланса поступают в мастерскую в виде заготовок (фиг. 227). Эти заготовки закалены и отпущены с температуры нагрева до синего цвета.

Фиг. 227. Заготовка для оси баланса.

Выбирают заготовку, которая немного длиннее готовой оси. Сначала не следует брать очень маленькую заготовку, при обучении следует поручить вытачивание оси для карманных часов. Лучше всего начинать с обработки заднего конуса (фиг. 228).

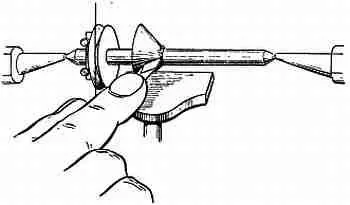

Фиг. 228. Обточка конуса.

Ось закрепляют в станке, как показано на фиг. 229.

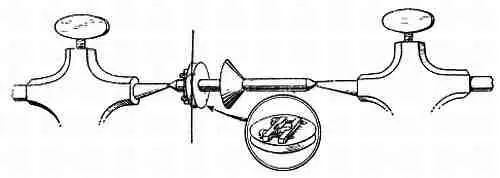

Фиг. 229. Крепление оси баланса в центрах станка. На оси установлена оправка.
