Оправки бывают различных размеров. Выбирают подходящую оправку и закрепляют ее на оси; конский волос прокладывают один раз вокруг шкива. Конский волос лучше хлопчатобумажной нити, так как он не истирается. Конский волос можно заменить хлопчатобумажной нитью, натерев ее пчелиным воском. Лук, на который натянут конский волос, изготавливается из китового уса и сначала бывает очень жесткий. Лук должен быть настолько прочный, чтобы волос был туго натянут и в то же время мог скользить по шкиву оправки. Ось баланса устанавливают между подвижными центрами без зазора, но в то же время она должна быть достаточно свободной. После этого закрепляют подвижные центры и наносят небольшое количество масла на каждую точку вращения.

Большое значение имеет положение подручника. Он должен иметь такую высоту, чтобы режущая кромка резца была немного выше линии центров детали (фиг. 230).

Фиг. 230. Правильное положение штихеля при обточке.

Если резание производится ниже линии центров, есть опасность поломать деталь или нарушить центровку (фиг. 231).

Фиг. 231. Положение штихеля:

а— излишне низкое; б— излишне высокое.

Следует обратить внимание на то, чтобы подручник находился возможно ближе к обрабатываемой детали, так как при излишней длине штихеля возникает вибрация (фиг. 232).

Фиг. 232. Неправильное расположение подручника — слишком далеко от обрабатываемой детали.

В то же время, если подручник оказывается слишком близко к детали, штихель нельзя держать устойчиво (фиг. 233).

Фиг. 233. Слишком близкое расположение подручника к обрабатываемой детали.

Только накопленный опыт поможет определить правильное расстояние между подручником и обрабатываемой деталью.

Прежде чем приступить к обработке, необходимо проверить штихели. Важно, чтобы они были острыми и лезвие не было тонким. При доводке штихель держат так, как показано на фиг. 234, и производят заточку на оселке овальными движениями, создавая значительное давление.

Фиг. 234. Правка штихеля.

Для того чтобы научиться хорошо затачивать штихель, нужна некоторая практика. При обычных видах токарных работ для доводки применяют точильный камень и масло или довольно мелкий карборунд (без масла). При прецизионной токарной обработке, т. е. обработке гладкой поверхности, штихель доводят с помощью тонкозернистого оселка (например, арканзасского камня), добавляя масло. После доводки передней грани штихеля следует каждой стороной штихеля провести один раз по камню (грани 1 и 2 , фиг. 235), причем его держат плоско (фиг. 236).

Фиг. 235. Обработка режущих кромок 1и 2.

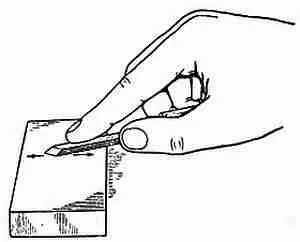

Фиг. 236. Положение штихеля при обработке режущих кромок.

Наконец, режущую вершину штихеля вдавливают в мягкое дерево. Для проверки остроты штихеля слегка касаются вершиной штихеля ногтя большого пальца (фиг. 237), если он легко входит в ноготь, следовательно, заточен хорошо. Важно спять острые кромки, иначе штихель будет производить не резание, а шлифовку. Шлифованную же поверхность бывает трудно удалить.

Фиг. 237. Проверка остроты штихеля.

Когда при обточке применяется лук, резанье производится только при движении лука вниз. Когда движение вниз закончится, штихель отводят от детали, лук перемещают вверх, и деталь свободно вращается в обратном направлении. Чтобы начать обработку, лук перемещают вверх и штихель подводят к детали. Штихель должен очень устойчиво опираться на подручник (фиг. 238).

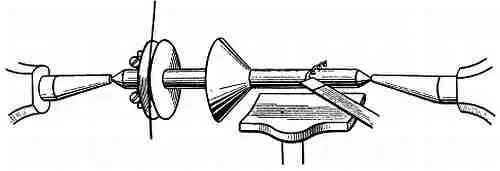

Фиг. 238. Обточка детали штихелем, установленным под углом.

Вернемся к примеру обработки оси баланса. Если заготовка овальная, штихель будет резать металл только в двух местах. По мере образования цилиндрической формы поверхность обработки увеличивается, и когда деталь примет правильную цилиндрическую форму, процесс резания становится непрерывным. Обточку заднего конуса оси продолжают до тех пор, пока он не примет правильную форму (фиг. 239).

Фиг. 239. Плоская поверхность основания заднего конуса оси.

Не снимая заготовку со станка, производят чистовую обработку конуса и полируют его. Для полировки применяют полировальный инструмент (фиг. 203), на который предварительно наносят смесь крокуса и масла и затем быстро перемещают лук вверх и вниз с одновременным перемещением полировального инструмента вперед и назад так, чтобы деталь вращалась в направлении, противоположном направлению движения полировального инструмента. Так как при перемещении лука вниз полировальный инструмент идет вперед (см. фиг. 240), нет необходимости отводить полировальный инструмент от детали.

Фиг. 240. Полирование конуса.

Полировку продолжают до тех пор, пока все следы обточки не будут удалены. Когда поверхность конуса станет идеально ровной, ее зачищают сердцевиной бузины для удаления остатков крокуса. Для того чтобы зачистка прошла успешно, деталь приводят во вращение и к ней прижимают сердцевину бузины, время от времени отрывая от нее небольшой кусок, чтобы создать чистую поверхность бузины. Полировальный инструмент протирают куском чистой ткани, напильником проходят по рабочей части полировального инструмента поперек штрихов и немного затачивают его острую кромку (фиг. 241).

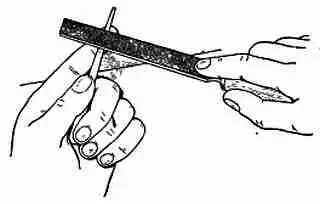

Фиг. 241. Опиловка полировального инструмента.
