Система перевозится конной или механической тягой. Боекомплект ее состоит из унитарных патронов со снарядами: нормальными бронебойными, подкалиберными бронебойными (обр. 40) и осколочными. Подкалиберные бронебойные снаряды применяются для стрельбы на дальностях не более 400 м .

Фиг. 22. 47- мм чехословацкая противотанковая пушка.

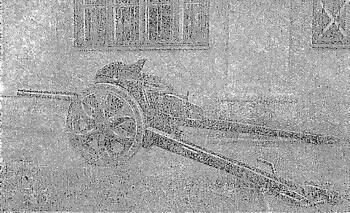

Фиг. 23. 47- мм французская противотанковая пушка.

47-мм французская ПТ пушка (фиг. 23) по бронебойному действию снарядов примерно равноценна 50- мм германкой ПТ пушке обр. 38, по тяжелее последней в боевом положении на 200 кг . Пушка снабжена полуавтоматическим вертикальным клиновым затвором. Лафет с раздвижными станинами. Роль нижнего ставка выполняет боевая ось, на которой крепятся верхний станок и передние концы станин. Помещающийся в люльке гидропневматический тормоз выполняет функции гидравлического тормоза отката и пневматического накатника. Подъемный и поворотный механизмы секторные. Система снабжена подрессориванием и предназначается для перевозки механической тягой. Боекомплект пушки состоит из унитарных патронов с нормальными бронебойными снарядами.

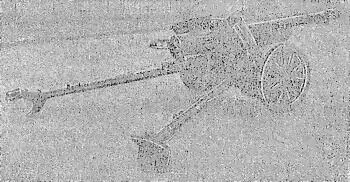

Фиг. 24. 75- мм противотанковая пушка обр. 97/38.

75-мм противотанковая пушка обр. 97/38 (фиг, 24) представляет гобою ствол 75- мм французской полевой пушки обр. 1897 г., наложенный на лафет германской 50- мм противотанковой пушки обр. 38. Ствол снабжен дульным тормозом. Боекомплект пушки состоит из унитарных патронов с бронебойными, осколочно-фугасными и кумулятивными снарядами. Вес бронебойного снаряда 6,8 кг , начальная скорость 570 м/сек . Вес осколочно-фугасных снарядов (французского изготовления) — 5,4 кг , 6,20 кг и 6,60 кг ; начальная скорость — соответственно 515, 577 и 557 м/сек . Кумулятивный снаряд, весящий 4,57 кг , применяется для стрельбы по танкам на дальностях до 1200 м и пробивает броню толщиною 75 мм . Начальная скорость кумулятивного снаряда 450 м/сек .

Кроме 75- мм противотанковой пушки обр. 97/38, в германской армии имеется также 75- мм противотанковая пушка обр. 97/40, представляющая собою, повидимому, наложение ствола французской 75- мм пушки обр. 1897 г. на лафет немецкой 75- мм противотанковой пушки обр. 40.

76,2-мм противотанковая пушка обр. 36 представляет собой нашу 76-мм дивизионную пушку обр. 1936 г. (Ф-22), модернизированную немцами. Модернизация выразилась в следующем:

1) Камора орудия расточена под гильзу 75- мм ПТ пушки обр. 40, в результате чего вес боевого заряда увеличен с 1,08 кг до 2,6 кг .

2) Ствол снабжен дульным тормозом по типу дульного тормоза для 75- мм ПТ пушки обр. 40.

3) Уменьшен угол возвышения путем привертывания ограничительной планки к сектору подъемного механизма.

4) Разрезан валик механизма переменного отката, в результате чего этот механизм выключен.

5) Заклинен сектор механизма переменного отката.

6) Поставлен новый щит.

7) Маховик подъемного механизма перенести на левую сторону.

B табл. 15 приведены установленные полигонными испытаниями балистические характеристики 76,2- мм ПТ пушки обр. 36 и (для сравнения) балистические характеристики 76,2- мм пушки Ф-22.

Таблица 15

Из табл. 15 видно, что штатный германский снаряд к 76,2- мм ПТ пушке обр. 36, будучи тяжелее бронебойного снаряда к пушке Ф-22 на 0,950 кг , обладает начальной скоростью, превышающей начальную скорость бронебойного снаряда к пушке Ф-22 на 63 м/сек при незначительном превышении максимального давления.

При стрельбе из 76,2- мм ПТ пушки обр. 36 штатным немецкими снарядом (см. табл. 15) по 100- мм гомогенной бронеплите, характеризуемой коэфициентом К = 2300, с дистанции 100 и 200 м под углом 30° к нормали в обоих случаях были получены сквозные пробоины.

K 76,2- мм ПТ пушке обр. 36 немцами разработаны и изготовляются специально для нее предназначенные снаряды: осколочно-фугасный обр. 34, бронебойно-трассирующий обр. 39 и бронебойно-трассирующий обр. 40. Последний снаряд имеет некоторые конструктивные особенности по сравнению с немецкими снарядами обр. 40 к другим системам. Он имеет удобообтекаемую форму, а карбидовольфрамовый сердечник закреплен в его корпусе при помощи пластмассы и нарезной втулки.

По достоверным данным установлено использование немцами для ПТО следующих зенитных орудий:

20- мм автоматических обр. 30 и 38,

37- мм автоматических обр. 18 и 36,

88- мм обр. 18 и 36.

Кроме того, согласно захваченным трофеям и документам, немцы использует для ПТО следующие системы:

40- мм зенитную пушку Бофорс,

83,5- мм зенитную пушку Шкода обр. 22,

105- мм зенитные пушки обр. 38 и 39.

Тактико-технические характеристики этих пушек приведены в приложении I. В табл. 16 приведены ориентировочные расчетные данные (по формуле Жакоб де-Марра) по бронепробивной способности снарядов указанных систем.

Таблица 16

Суммируя приведенные данные об орудиях, применяемых немцами для борьбы с танками, можно сделать следующие предварительные выводы:

1) Задача по усилению противотанковой артиллерии немцами в основном разрешена. Современные германские среднекалиберные орудия, применяемые для ПТО, способны пробивать броню тяжелых танков (свыше 100 мм ) на дальности до 1000 м , а орудия калибра 47–50 мм способны пробивать броню средних танков (до 60 мм ) на дальности. до 500 м . Это видно из суммарной таблицы бронепробивной способности систем, применяемых в германской армии для ПТО (см. табл. 17).
