Владимир Хохлов - Вооружение германской артиллерии

20- мм зенитная пушка обр. 30 имеет следующие тактико-технические данные:

Калибр 20 мм

Длина ствола 65 калибров (без дульного тормоза)

Вес снаряда:

осколочно-трассирующего 0,115 кг

бронебойного 0,118 кг

Бес боевого заряда 38–41 г

Максимальное давление пороховых газов 3200 кг/см²

Вес патрона:

с осколочно-трассирующим снарядом 0,30 кг

с бронебойным снарядом 0,33 кг

Начальная скорость:

осколочно-трассирующего снаряда 900 м/сек

бронебойного снаряда 830 м/сек

Вертикальная дальность 2000 м

Горизонтальная дальность 4400 м

Темп стрельбы 240–260 выстрелов в минуту

Практическая скорострельность 120–150 выстрелов в минуту

Вертикальный обстрел –10° +90°

Горизонтальный обстрел 360°

Вес системы в боевом положении 4б0 кг

Вес системы в походном положении 770 кг

Вес автомата со стволом 61,5 кг

Вес ствола 19 кг

Объем зарядной каморы 0,048 дм³

Длина нарезной части 1159,4 мм

Число нарезов 8

Длина хода нарезов 36 калибров

Глубина нарезов 0,35 мм

Ширина нарезов 5,35 мм

Ширина полей 2,5 мм

Высота линии огня 800 мм

Ширина хода 1590 мм

Клиренс 430 мм

20-мм зенитная пушка обр. 38 (фиг. 26) предназначается для тех же целей, что и 20- мм пушка обр. 30, и имеет одинаковые с ней балистическне данные. Основные отличия пушки обр. 38 от пушки обр. 30 заключаются в иной конструкции автомата, прицела и механизмов лафета. Автомат, относясь также к типу автоматов с коротким ходом ствола, имеет поршневой продольно скользящий затвор, запирание которого осуществляется поворотом его передней части. Ускорителем служит задняя часть затвора, получающая добавочную скорость в момент отпирания затвора. Питание автомата осуществляется из такого же магазина, что и в 20-мм пушке обр. 30. Темп автомата значительно повышен — до 420–480 выстрелов в минуту. Практическая скорострельность — 180–220 выстрелов в минуту.

Фиг. 26. 20- мм зенитная пушка обр. 38.

Механизмы наведения имеют по две скорости наводки; скорости переключаются нажатием рычага на рукоятке маxoвика механизма наведения. Люлька имеет цапфы в виде колец, через которые производятся установка магазина и экстракция гильз. Сектора люлька не имеет, и подъемный механизм кривошипно-шатунного типа связан непосредственно с цапфой.

Уравновешивающий механизм — пружинный, толкающего типа.

Спуск ножной. На местности пушка не горизонтируется.

На пушке установлен автоматический электрический прицел обр. 38; может быть также поставлен механический запасный прицел 41 (линейный прицел 41).

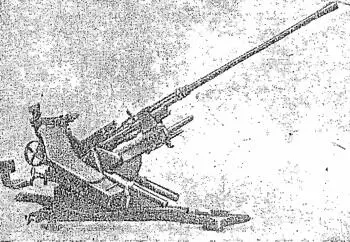

Фиг. 27. 37- мм зенитная пушка обр. 18.

Перевозится пушка на той же повозке и с теми же скоростями, что и пушка обр. 30. Вес системы в боевом положении — 410 кг , вес в походном положении — 750 кг .

37-мм зенитная пушка обр. 18 (фиг. 27) предназначается для стрельбы по зенитным целям на дальностях до 2500 м , а также по танкам и бронемашинам на дальностях до 800 м .

Пушка является автоматической; тип автоматики — короткий ход ствола. Затвор поршневой, продольноскользящий. Запирание осуществляется поворотом передней части затвора (поршня) под действием закрывающей пружины. Открывание затвора осуществляется копиром. После расщепления со стволом затвор отбрасывается рычажным ускорителем в заднее положение.

Питание автомата производится обоймами емкостью в шесть патронов, сцепляемыми друг с другом.

Лафет — тумбовый вращающийся (вращается вся тумба). Наводка — раздельная, осуществляемая двумя наводчиками по двум коллиматорам. Механизмы наведения имеют по две скорости наводки. Спусковой механизм — ножной, неблокированный, помещается у наводчика по углу места. Уравновешивающий механизм, состоящий из двух спиральных пружин, расположен непосредственно на левой цапфе. Противооткатных устройств лафет не имеет. На местности станет горизонтируется при помощи четырех домкратов, укрепленных на концах станин.

Пушка снабжена автоматическим зенитным прицелом Цейсса.

Перевозится система на двухосной подрессоренной повозке со скоростями до 50 км/час . Постановка пушки на повозку и снятие с нее производятся при помощи цепной лебедки.

37-мм зенитная пушка обр. 36 (фиг. 28 и 29) является модернизацией 37-мм зенитной пушки обр. 18 и предназначается для тех же целей, что и последняя. Автомат и прицел остались на пушке прежними. Модернизация коснулась только лафета, который сделан по образцу лафета 20- мм пушки обр. 30. Постановка пушки на повозку производится вручную.

Балистика и темп пушки остались прежними.

37- мм зенитные пушки обр. 18 и 36 имеют следующие основные данные:

Калибр 37 мм

Длина ствола 57 калибров

Вес снаряда:

осколочного 0,62 кг

бронебойного 0,69 кг

Вес боевого заряда 0,18 — 0,20 кг

Вес патрона:

с осколочным снарядом 1,48 кг

с бронебойным снарядом 1,54 кг

Начальная скорость:

осколочного снаряда 820 м/сек

бронебойного снаряда 740 м/сек

Вертикальная дальность 4200 м

Горизонтальная дальность 6400 м

Темп стрельбы 150 выстр./мин

Практическая скорострельность 60–70 выстр./мин

Вертикальный обстрел –5° +85°

Горизонтальный обстрел 360°

Вес системы в боевом положении:

обр. 18 1725 кг

обр. 36 1535 кг

Вес системы в походном положении:

обр. 18 2559 кг

обр. 36 2415 кг

Фиг. 28. 37- мм зенитная пушка обр. 36 в боевом положении.

Фиг. 29. 37- мм зенитная пушка обр. 36 в походном положении.

88-мм зенитные пушки обр. 18 и обр. 36 (фиг. 30} являются основными орудиями германской зенитной артиллерии. Пушка обр. 36 имеет такого же балистику, как пушка обр. 18, и отличается от последней некоторыми усовершенствованиями лафета. Приводимые ниже описание и тактико-технические данные относятся к обоим образцам.

Ствол 88- мм зенитной пушки состоит из кожуха, свободной трубы и казенника. Затвор — полуавтоматический горизонтальный, клиновой.

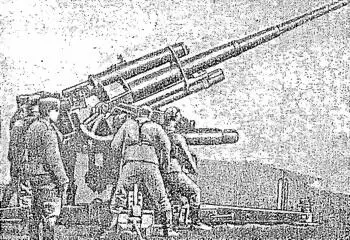

Фиг. 30. 88-мм зенитная пушка обр. 36.

Противооткатные устройства состоят из гидравлического тормоза отката веретенного типа с переменной длиной отката и гидропневматического накатника. Тормоз отката снабжен компенсатором.
