Та6лица 17

2) Из германских противотанковых пушек наибольший интерес представляют:

а) 75/55- мм ПТ пушка как по бронебойному действию ее снарядов, так и по конструктивному ее оформлению;

б) 75- мм ПТ пушка обр. 40;

в) 76,2- мм ПТ пушка обр. 36, точнее, наша 76,2- мм пушка обр. 1936 г. (Ф-22), превращенная немцами путем несложной модернизации в мощную ПТ пушку;

г) 88- мм ПТ пушки.

Еще во время первой мировой войны 1914–1918 гг. немцы уделяли большое внимание созданию зенитной артиллерии.

В конце 1918 г. они имели следующие основные орудия среднекалиберной зенитной артиллерии:

77- мм зенитную пушку Круппа длиной в 35 калибров,

88- мм зенитную пушку длиной в 45 калибров,

105- мм зенитную пушку (стационарную), длиной в 45 калибров.

Кроме того, немцы приспособили для зенитной стрельбы ряд малокалиберных пушек:

20- мм авиационную пушку Беккера,

37- мм морскую автоматическую пушку,

37- мм револьверную пушку пешей артиллерии,

37- мм авиационную пушку Круппа,

Из приспособленных малокалиберных зенитных пушек лучшей считалась 37- мм пушка Круппа, которая была снабжена автоматикой, основанной на использовании отдачи ствола,

В табл. 18 приведены тактико-технические характеристики зенитных пушек, состоявших на вооружении германской армии в конце 1918 г.

Таблица 18

¹ Со 176 выстрелами.

² Без платформы.

В настоящее время основными орудиями зенитной артиллерии германской армии являются:

20- мм автоматические зенитные пушки о6р. 30 и обр. 38,

37- мм автоматические зенитные пушки обр. 18 и обр. 36,

88- мм зенитные пушки обр. 18, обр. 36 и о6р. 41,

105- мм зенитные пушки обр. 38 и обр. 39.

В германской армии используются также (повидимому, в небольшом количестве) 75- мм зенитные пушки Круппа, изготовлявшиеся этой фирмой до войны на экспорт, и 128- мм зенитные пушки.

Кроме того, на вооружении германской армии состоят 150- мм зенитная пушка и 50- мм зенитная пушка обр. 41.

20-мм зенитная пушка обр. 30 (фиг. 25) предназначена для стрельбы по зенитным целям на дальностях действительного огня до 1500 м . Кроме того, она используется для стрельбы по танкам и бронемашинам на дальностях до 800 м .

Пушка снабжена автоматикой, работающей по принципу использования энергии отдачи ствола (короткий ход ствола). 3атвор продольно-скользящий с рычажным ускорителем. Запирание затвора осуществляется подпирающим рычагом. Питание автомата — из коробчатого магазина емкостью в 20 патронов. Темп автомата 240–260 выстрелов в минуту.

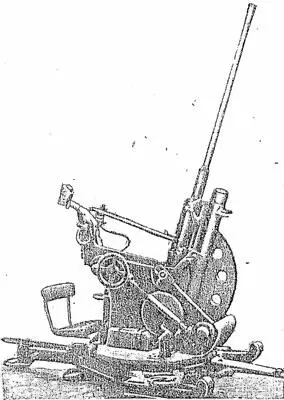

Фиг. 25. 20- мм зенитная пушка обр. 30.

Автомат устанавливается на лафете станочного типа, позволяющем вести круговой обстрел. Наводка — нераздельная, осуществляемая одним наводчиком. Механизмы наведения имеют по одной скорости наводки. Спуск ножной, раздельный для автоматического и одиночного огня Уравновешивающий механизм толкающего типа со спиральными пружинами. Лафет на местности горизонтируется при помощи трех домкратов, являвшихся точками опоры при стрельбе.

На верхнем станке установлен автоматический зенитный прицел Цейсса дистанционного типа, обслуживаемый одним человеком. B качестве визира применен коллиматор.

Пушка перевозится на двухколесной подрессоренной повозке со скоростью до 60 км/час .
