Лафет . Основание лафета представляет собою крестовину, у которой боковые станины при переходе в походное положение поднимаются вверх, а основная (продольная) балка выполняет на походе роль повозки.

К основанию лафета присоединена тумба, на которой укреплен вертлюг (верхний станок). Нижний конец штыря вертлюга заделан в салазки горизонтирующего механизма. Подъемный и поворотный механизмы имеют по две скорости наведения. Уравновешивающий механизм — пружинный, тянущего типа. Цилиндры уравновешивающего механизма укреплены в горизонтальном положении на вертлюге.

Система перевозится при помощи двух ходов, которые при переводе системы из походного положения в боевое отделяются от системы.

Оборудование 88- мм зенитной пушки состоит из: установщика трубок, пневматического досылателя, принимающих угла возвышения, азимута и установки трубки, а также оптического прицела для стрельбы прямой наводкой (по зенитным и наземным целям).

Боекомплект пушки состоит из унитарных патронов с осколочными и бронебойными снарядами. Осколочный снаряд снаряжен 30-секундной механической дистанционной трубкой.

Тактико-технические данные 88-мм зенитных пушек обр. 18 и 36

Калибр 88 мм

Длина ствола 56 калибров

Вес осколочного снаряда 9,0 кг

Вес бронебойного снаряда 9,65 кг

Вес боевого заряда Около 2,5 кг

Максимальное давление пороховых газов 2500 кг/см²

Вес выстрела:

с осколочным снарядом 14,4 кг

с бронебойным снарядом 15,0 кг

Начальная скорость:

осколочного снаряда 820 м/сек

бронебойного снаряда 810 м/сек

Вертикальная дальность 11 000 м

Горизонтальная дальность 15 000 м

Скорострельность 15–20 выстрелов в минуту

Вертикальный обстрел –3° +85°

Горизонтальный обстрел 360°

Вес системы в боевом положении 5 т

Вес системы в походном положении:

88-мм пушка обр. 18 6 т

88-мм пушка обр. 36 7 т

Объем зарядной каморы 3,67 дм³

Длина зарядной каморы 530 мм

Длина нарезной части 4093,5 мм

Число парезов 32

Крутизна нарезов:

начальная 4°

конечная 6°

Высота линии огня 1600 мм

Длина отката 1050/700 мм

88-мм зенитная пушка обр. 41 является новейшим орудием германской зенитной артиллерии, по своей мощности значительно превышающим 88- мм зенитную пушку обр. 36. Подробности конструкции системы неизвестны.

Ниже приводятся некоторые тактико-технические данные 88- мм зенитной пушки обр. 41 (данные требуют уточнения).

Калибр 88 мм

Длина ствола 66 калибров

Вес снаряда:

осколочного 9,4 кг

бронебойного 10,2 кг

Вес боевого заряда для бронебойного снаряда 5,42 кг

Вес выстрела с бронебойным снарядом 21 кг

Начальная скорость:

осколочного снаряда 1000 м/сек

бронебойного снаряда 980 м/сек

Вертикальная дальность (расчетная) 15 200 м

Горизонтальная дальность (расчетная) 19 850 м

Расчетная толщина брони (К = 2400), пробиваемой при угле встречи 60° на дальности:

500 м 126 мм

1000 м 117 мм

1500 м 108 мм

2000 м 100 мм

2500 м 92 мм

105-мм зенитная пушка обр. 38 (фиг. 81) представляет собою систему, рассчитанную на ведение огня как с центральным постом управления, так и прямой наводкой; обслуживание системы — ручное или электросиловое.

Характерной особенностью ствола 105- мм пушки является конструкция его трубы, которая состоит из трех отдельных частей: казенной, средней и дульной. Стык между казенной и средней частями грубы расположен в переднем конце каморы, а между средней и дульной частями — в нарезной части канала. Первый стык закрывается гильзой, а второй — открыт и подвергается воздействию пороховых газов. Части трубы собираются в цилиндре ствола и поджимаются в осевом направлении гайками. Смена средней части изношенной трубы дает возможность восстановить балистику ствола. Кроме стволов с составной трубой описанной конструкции, применяются также стволы с несоставной свободной трубой.

Пушка имеет полуавтоматический горизонтальный клиновой затвор. Для облегчения движения клина на его нижней стороне имеются четыре ролика. Полуавтоматика — «механического» типа, взводится при накате. Стреляющий механизм — электрический, рассчитан на применение патронов с электрической капсюльной втулкой. Действие стрелявшего механизма связано с действием закрывающего механизма, причем электрическая цепь замыкается автоматически после закрывания затвора.

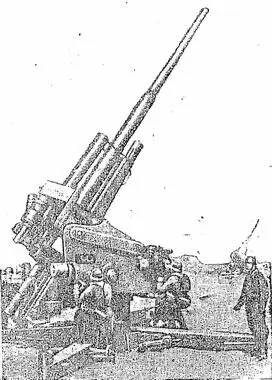

Фиг. 31. 105- мм зенитная пушка обр. 38.

Противооткатные устройства состоят из гидравлического тормоза отката веретенного типа с постоянной длиной отката и гидропневматического накатника. Тормоз отката снабжен компенсатором пневматического типа. Накат тормозится клапаном, частично перекрывающим отверстия истечения, и иглой, имеющейся на конце веретена.

Уравновешивающий механизм пружинный, тянущего типа, Цилиндры уравновешивающего механизма укреплены на качающейся части системы параллельно стволу орудия.

Лафет . Основание лафета представляет собою крестовину, у которой боковые станины при переходе в походное положение поднимаются вверх, а основная (продольная) балка выполняет на походе роль повозки.

К основанию лафета присоединена тумба, на которой укреплен вертлюг (верхний станок). Нижний конец штыря вертлюга заделан в салазки горизонтирующего механизма.

Подъемный и поворотный механизмы имеют по две скорости для ручного наведения и, кроме того, могут приводиться в действие от моторов.

Перевозка системы осуществляется при помощи двух ходов, которые при переводе системы из походного положения в боевое отделяются от системы.

Оборудование 105- мм зенитной пушки состоит из:

а) установщика трубок с ручным и электрическим приводами,

б) досылателя с ручным и электрическим приводами,

в) принимающих угла возвышения, азимута и установки трубки,

г) силовых моторов (с регуляторами Питлера для подъемного и поворотного механизмов),

д) зенитного оптического прицела.

Характерной особенностью установщика трубок является большая точность его работы (точность установки 0,03 сек.). Удачное сочетание досылателя с установщиком трубок, головка которого укреплена на качающейся части системы, позволяет получить высокую скорострельность — до 15 выстрелов в минуту.

Зенитный оптический прицел применяется для стрельбы прямой наводкой в случае выхода из строя центрального прибора управления огнем. Для обслуживания прицела требуется три человека.
