Владимир Хохлов - Вооружение германской артиллерии

13. 105-мм легкие полевые (штурмовые) гаубицы (10,5 cm Stu. Н. 42);

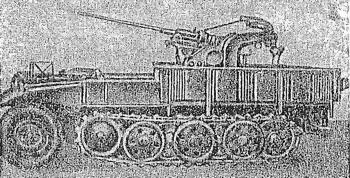

Фиг. 34. 20- мм самоходная автоматическая пушка обр. 30.

14. 105- мм тяжелые полевые пушки обр. 18 на бронированной установке (10 cm K. Pz. Sfl);

15. 128- мм пушки обр. 40 на бронированной установке (12,8 cm K. 40-Pz. Sfl);

16. 150- мм тяжелые пехотные орудия обр. 33 на шасси танка типа I (Sd. Kfz. 101), на шасси танка типа II (Sd. Kfz. 121), типа III (Sd. Kfz. 142) и на шасси танка типа IV (Sd. Kfz. 161);

17. 150- мм удлиненные гаубицы. обр. 13 на шасси французского бронетранспортера Лоррен (L-38);

18. 150- мм тяжелые полевые гаубицы обр. 18/1 и обр. 18/2;

19. 280/320- мм метательные установки на шасси полугусеничного трехтонного бронированного транспортера.

К орудиям других стран, установленным немцами на самоходные лафеты и используемым в германской армии, относятся;

1. 25- мм полуавтоматические французские пушки (противотанковые) Гочкис на шасси танка типа II (Sd. Kfz. 121);

2. 47- мм полуавтоматические чехословацкие пушки (противотанковые) Шкода на шасси танка типа I (Sd. Kfz. 101);

3. 76,2- мм полуавтоматические пушки обр. 36 {наши Ф-22) на шасси полугусеничного транспортера, на шасси танка типа II, на шасси чехословацкого танка Т-38 и на шасси огнеметного танка М-1.

4. 194-мм французские пушки 485.

Ниже приводится краткие характеристики некоторых самоходных орудий германской армии.

20-мм самоходные автоматические пушки обр. 30 и обр. 38 {фиг. 34) представляют собою 20- мм зенитные пушки, установленные на полугусеничном однотонном транспортере (Sd. Kfz. 10/4), снабженном съемным щитом. Установка приспособлена для перевозки семи человек {шесть — орудийный расчет и седьмой — водитель). Основные данные пушки приведены выше в разделе «Зенитная артиллерия».

Данные самоходной части системы

Максимальная мощность мотора 100 л. с.

Рабочий объем цилиндров 3790 см³

Прицепной груз 1000 кг

Сила тяги на крюке 2700 кг

Вес с оборудованием и горючим 3980 кг

Боевой вес 4580 кг

Давление па гусеницы 3605 кг

Давление на переднего ось 975 кг

Габариты:

длина 4750 мм

ширина 2115 мм

высота 2000 мм

Клиренс 325 мм

Колея передних колес 1630 мм

Колея гусениц 1580 мм

Глубина преодолеваемого брода 700 мм

Преодолеваемый подъем 24°

Продольная устойчивость 70°

Поперечная устойчивость 40°

Передний угол проходимости 80°

Задний угол проходимости 60°

Возимый запас горячего 105 л

Расход горючего на 100 км :

по шоссейной дороге 40 л

по проселочной дороге 70 л

Запас хода (соответственно) 220 и 150 км

Боекомплект самоходной пушки состоит из 1350 выстрелов, из которых бронебойных — 240, осколочных — 1050, бронебойных обр. 40–60.

20-мм счетверенная самоходная автоматическая пушка обр. 38 (фиг. 35) представляет собой счетверенную 20- мм зенитную пушку, установленного на полугусеничном восьмитонном транспортере (Sd. Kfz. 7/1), снабженном съемным щитом для защиты орудийного расчета. Основные данные пушки такие же, как у предыдущей.

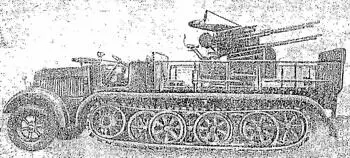

Фиг. 35. 20- мм счетверенная самоходная автоматическая пушка обр. 38.

Данные самоходной части системы

Максимальная мощность мотора 140 л. с.

Рабочий объем цилиндров 6191 см³

Прицепной груз 8000 кг

Сила тяги на крюке 7000 кг

Вес с оборудованием и горючим 10950 кг

Боевой вес 11540 кг

Давление на гусеницы 9600 кг

Давление на переднюю ось 1940 кг

Габариты:

длина 6800 мм

ширина 2500 мм

высота 3300 мм

Клиренс 400 мм

Колея передник колес 2000 мм

Колея гусениц 1800 мм

Глубина преодолеваемого брода 650 мм

Преодолеваемый подъем 24°

Продольная устойчивость 70°

Поперечная устойчивость 40°

Передний угол проходимости 65°

Задний угол проходимости 40°

Возимый запас горючего 200 л

Расход горючего на 100 км :

по шоссейной дороге 80 л

по проселочной дороге 200 л

Запас хода (соответственно) 250 и 100 км

Боекомплект самоходной пушки состоит из 8700 выстрелов, из которых: осколочно-зажигательно-трассирующих 2900, осколочно-зажигательных 2900 и бронебойно-трассирующих «Z» — 2900. Бремя горения трассера 4,5 сек. , что соответствует дальности 1800 м .

Для транспортировки боеприпасов каждая счетверенная установка имеет специальный прицеп с нагрузкой в 1300 кг .

25-мм самоходная полуавтоматическая пушка представляет собою французского противотанковую пушку Гочкис М-34, установленную на шасси танка типа II.

Ствол пушки состоит из трубы, кожуха, муфты и пламегасителя.

Затвор — вертикальный клиновой, полуавтоматический. Тормоз отката — гидравлический, накатник — пружинный.

Тактико-технические данные пушки

Калибр 25 мм

Длина ствола 60 калибров

Вес бронебойного снаряда 0,320 кг

Вес осколочного снаряда 0,290 кг

Вес боевого заряда 0,138 кг

Начальная скорость бронебойного снаряда 875 м/сек

Скорострельность до 20 выстр./мин

Число нарезов 12

Крутизна нарезов 6° 10′

Данные о шасси танка типа II приведены ниже на стр. 97.

28/20-мм самоходная пушка представляет собой 28/20- мм противотанковую пушку обр. 41 (с коническим каналом ствола), установленную на шасси полугусеничного однотонного бронированного транспортера (Sd. Kfz. 250). Тактико-технические данные пушки приведены, выше в разделе «Противотанковая артиллерия».

Данные самоходной части системы

Мощность мотора 100 л. с.

Рабочий объем цилиндров 4170 см³

Грузоподъемность 1000 кг

Боевой вес 5800 кг

Давление на гусеницы 4650 кг

Давление на переднюю ось 1150 кг

Габариты:

длина 4560 мм

ширина 1945 мм

высота 1660 мм

Клиренс 285 мм

Колея передних колес 1630 мм

Колея гусениц 1580 мм

Глубина преодолеваемого брода 700 мм

Преодолеваемый подъем 24°

Возимый запас горючего 140 л

Расход горячего на 100 км :

по шоссейной дороге 40 л

Запас хода 320 км

Толщина брони 10–12 мм

Максимальная скорость передвижения 65 км/час

37-мм самоходная автоматическая пушка обр. 36 (фиг. 36 и 37) встречается в германской армии на шасси как пятитонного (Sd. Kfz. 6/2), так и восьмитонного (Sd. Kfz. 7/2) полугусеничных транспортеров, которые почти однотипны по конструкции отличаются один от другого главным образом грузоподъемностью, тяговым усилием и габаритами.
