Владимир Хохлов - Вооружение германской артиллерии

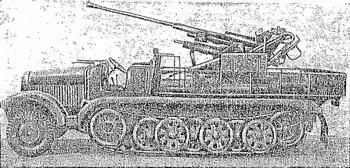

Фиг. 36. 37- мм самоходная автоматическая пушка обр. 36 (на 5-тонном транспортере).

Установка снабжена съемным щитом.

Тактико-технические данные пушки приведены выше в разделе «Зенитная артиллерия».

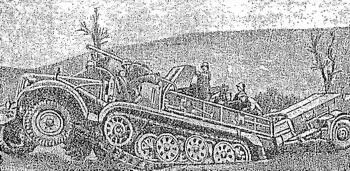

Фиг. 37. 37- мм самоходная автоматическая пушка обр. 36 (на 8-тонном транспортере)

Данные самоходной части систем

37-мм самоходная полуавтоматическая пушка (фиг. 38) представляет собою 37-мм противотанковую пушку, установленную на шасси полугусеничного трехтонного бронированного транспортера (Sd. Kfz. 251). Пушка используется в качестве штурмового орудия. Вертикальный обстрел самоходной системы от –5,5° до +11,5°.

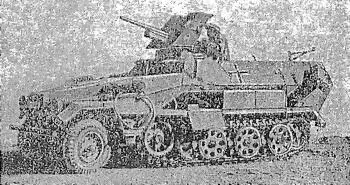

Фиг. 38. 37- мм самоходная полуавтоматическая пушка.

Для защиты орудийного расчета от огня противника имеется двойной щит.

Тактико-технические данные пушки приведены выше в разделе «Противотанковая артиллерия».

Данные трехтонного бронированного транспортера

Мощность мотора 120 л. с.

Рабочий объем цилиндров 6191 см³

Грузоподъемность 3000 кг

Сила тяги па крюке 4800 кг

Вес с оборудованием и горючим 7000 кг

Боевой вес 8500 кг

Давление на гусеницы 7200 кг

Давление на переднюю ось 1300 кг

Габариты:

длина 5800 мм

ширина 2100 мм

высота 2100 мм

Клиренс 300 мм

Колея передних колес 1650 мм

Колея гусениц 1600 мм

Глубина преодолеваемого брода 600 мм

Преодолеваемый подъем 24°

Продольная устойчивость 55°

Поперечная устойчивость 40°

Передней угол проходимости 60°

Задний угол проходимости 40°

Возимый запас горячего 160 л

Расход горючего на 100 км :

по шоссейной дороге 50 л

по проселочной дороге 120 л

Запас хода (соответственно) 300 и 130 км

Толщина брони до 14 мм

47-мм самоходная полуавтоматическая пушка (фиг. 39) представляет собою чехословацкую противотанковую 47- мм пушку Шкода, установленную на шасси танка типа I (Sd. Kfz. 101), модель В. Она известна под названием «истребитель танков». Пушка защищена с трех сторон бронированными щитами толщиной 15 мм спереди и 14 мм с бортов. Вертикальный обстрел самоходной системы –10° +30°, горизонтальный обстрел 60°.

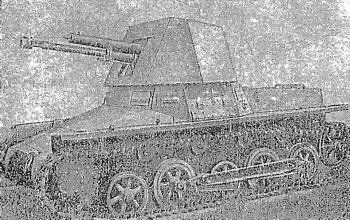

Фиг. 39. 47- мм самоходная полуавтоматическая пушка.

Орудийный расчет состоит из трех человек: командира: (он же наводчик), заряжающего и водителя — радиста.

Тактико-технические данные пушки приведены выше в разделе «Противотанковая артиллерия» и в приложении 1.

Данные самоходной части системы

Максимальная мощность мотора 100 л. с.

Рабочий объем цилиндров 3800 см³

Боевой вес около 7500 кг

Габариты:

длина 4420 мм

ширина 2060 мм

высота 2134 мм

Клиренс 295 мм

Колея гусениц 1670 мм

Опорная поверхность 2470×280 мм

Глубина преодолеваемого брода 600 мм

Ширина преодолеваемого рва 1600 мм

Преодолеваемый подъем 30°

Преодолеваемые вертикальные препятствия 600 мм

Возимый запас горючего 146 л

Расход горючего на 100 км :

по шоссейной дороге 100 л

по проселочной дороге 125 л

Запас хода (соответственно) 140 и 115 км

Шасси танка типа I имеет передние ведущие колеса, механическую пятискоростную коробку передач системы Майбах и бензиновый четырехцилиндровый двигатель воздушного охлаждения. Максимальная скорость передвижения 40 км/час . Тип подвески — листовая и пружинная рессоры.

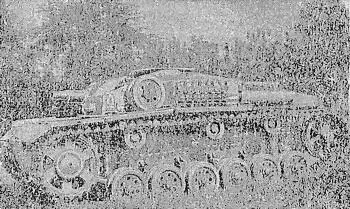

Фиг. 40. 75- мм самоходное полуавтоматическое короткоствольное штурмовое орудие.

Боекомплект пушки состоит из 256 выстрелов (осколочные, бронебойные и бронебойные обр. 40). При орудии находится 74 бронебойных снаряда и 10 осколочных, а в прицепе — 146 бронебойных и 26 осколочных.

75-мм самоходное полуавтоматическое короткоствольное штурмовое орудие (фиг. 40) представляет собой танковую пушку Круппа, установленную на шасси танка типа III модели А и В (Sd. Kfz. 142). Пушка имеет полуавтоматический вертикальный клиновой затвор с электрическим стреляющим приспособлением.

Тактико-технические данные пушки

Калибр 75 мм

Длина ствола 1756,5 мм (23,5 калибра)

Длина нарезной части 1307,5 мм

Число нарезов 28

Угол наклона парезов (в начале нарезной части) 5° 7′ 45″

Угол наклона нарезов (у дульного среза) 6° 53′ 23″

Объем зарядной каморы 0,9 дм³

Нормальная длина отката 420 мм

Предельная длина отката 455 мм

Вертикальный обстрел –10° +20°

Горизонтальный обстрел 24°

В табл. 21 приведены балистические данные пушки при стрельбе различными снарядами.

Таблица 21

Толщина пробиваемой брони в миллиметрах при стрельбе из 75- мм короткоствольной пушки бронебойными снарядами по броне, характеризуемой коэффициентом К = 2400, под углом 30° от нормали следующая (расчетные данные):
