Сравнительные данные германской и нашей артиллерии приводятся только по основным системам, состоявшим на вооружении в начале текущей войны. Они не приводятся по новым и опытным системам, конструктивные, баллистические и эксплуатационные характеристики которых еще не изучены в полной мере.
В связи с переизданием книга капитально переработана: 6ольшинство разделов составлено заново, добавлены таблицы основных характеристик средств механической тяги в артиллерии германской армии, более полно представлен иллюстративный материал.
Просьба ко всем читателям направлять свои замечания и пожелания по книге в адрес Информационного отдела Арткома ГАУ Красной Армии.
Октябрь 1943 года

Вооружение германской артиллерии - читать онлайн бесплатно полную версию (весь текст целиком)

Вооружение германской артиллерии - читать книгу онлайн бесплатно, автор Владимир Хохлов
Тёмная тема
Сбросить

Интервал:

Закладка:

Сделать

Толщина брони самохода следующая:

Лобовая плита башни 200 мм

Лобовые плиты отделения механика-водителя 200 мм

Вертикальные бортовые плиты корпуса 85 мм

Бортовые плиты башни 80 мм

Задняя плита 80 мм

Лобовые и кормовые наклонные плиты корпуса 80 мм

Крыша башни 45 мм

Передняя плита днища 55 мм

Задняя плита днища 30 мм

Верхняя лобовая плита отделения механика-водителя состоит из двух бронеплит: наружной толщиною 150 мм и внутренней толщиною 50 мм .

На шасси самохода установлены два 12-цилиндровых двигателя фирмы Майбах мощностью по 300 л. с. при 3000 об/мин, Двигатели жидкостного охлаждения расположены параллельно один другому по оси установки в средней ее части. Каждый двигатель работает независимо от другого и приводит в движение якоря динамомашин мощностью 210–250 квт . Ток от дииамомашин питает два сериесных электромотора мощностью по 230 квт . Электромоторы соединены через понижающие редукторы с валами ведущих колес. Управление самоходом осуществляется отключением одного из моторов от соответствующей динамомащины. Ходовая часть самохода имеет с каждой стороны по три тележки (шесть опорных казаков). Ведущие колеса задние. Подвеска — специальная балансирная.

Фиг 46 88 мм самоходная полуавтоматическая пушка обр 43 Фердинанд Вид - фото 48

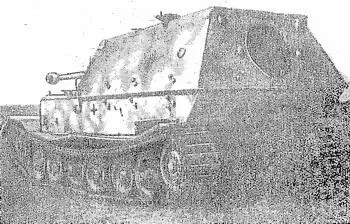

Фиг. 46. 88- мм самоходная полуавтоматическая пушка обр. 43 (Фердинанд). Вид сзади.

Данные самоходной части системы

Мощность моторов 600 л. с.

Боевой вес 67 000 — 70 000 кг

Габариты:

длина шасси 7020 мм

длина с пушкой 8180 мм

ширина 3430 мм

высота 3000 мм

Клиренс 500 мм

Колея гусениц 2690 мм

Ширина трака 640 мм

Число траков (на сторону) 110

Шаг трака 132 мм

Глубина преодолеваемого брода 700 мм

Преодолеваемый подъем 30°

Возимый запас горючего 1100 л

Запас хода 100 км

Максимальная скорость движения 20 км/час

Средняя скорость движения 10–15 км/час

Согласно немецким таблицам стрельбы. Н. Dv. 119/329 немцы имеют также 88- мм самоходные противотанковые пушки о6р. 43/1 (фиг. 49), 43/2 и 43/3.

Основные характеристики данных систем приведены в табл. 25.

Таблица 25

Характеристики Самоходная ПТ пушка обр. 43/1 Самоходная ПТ пушка обр. 43/2 Самоходная ПТ пушка обр. 43/3
Вес в боевом положении, кг 24 000 65 000 46 000
Общая длина ствола (без дульного тормоза), мм 6280 6298 6298
Длина нарезной части, мм 5150,5 5179 5179
Крутизна нарезов (постоянная) 6,5° 6,5° 6,5°
Длина зарядной каморы, мм 859,5 859,5 859,5
Объем зарядной каморы, дм³ 9,0 9,0 9,0
Нормальная длина отката, мм 680 530 530
Максимально допустимая длина отката, мм 720 570 570
Вертикальный обстрел — 5° +20° — 6° +14° — 8° +14°
Горизонтальный обстрел 15° 14° 11°
Применяемые прицелы (марки) ZE 37 ZE 37 ZE 37

На основании приведенных весовых данных систем можно заключить, что самоходные пушки обр. 43/1, 43/2 и 43/3 установлены соответственно на шасси танков типа IV, VI и V. Возможно, что самоходная ПТ пушка обр. 43/2 представляет собою систему Фердинанд.

105-мм самоходная штурмовая гаубица обр. 42 (фиг. 50) представляет собою 105- мм легкую полевую гаубицу на шасси танка типа III. Тактико-технические данные гаубицы приведены выше.

128-мм самоходная пушка обр. 40 (фиг. 51) представляет собою, повидимому, ствол немецкой зенитной 128- мм пушки, установленный на специальном шасси. Данные пушки приведены в приложении I.

Фиг 49 88 мм самоходная противотанковая пушка обр 431 150мм самоходное - фото 49

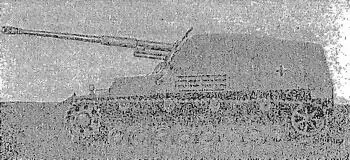

Фиг. 49. 88- мм самоходная противотанковая пушка обр. 43/1.

150-мм самоходное (штурмовое) орудие обр. 33 (Stu. J. G. 33).

Тяжелое пехотное орудие обр. 33 установлено на шасси танка типа I модель Б (фиг. 52). Орудийный расчет защищен броневыми листами толщиной 15 мм по сторонам и спереди и орудийным щитом толщиной 10 мм .

Известен также вариант самоходной установки этого орудия на шасси, имеющем шесть опорных катков и четыре поддерживающих ролика (фиг. 53). Однако точно еще не установлено, является ли это шасси совершенно новым или оно представляет собою удлиненное шасси танка типа II (с пятью опорными катками). В 1943 г. были обнаружены также 150- мм самоходные орудия обр. 33, установленные на шасси танков типа III и IV.

Тактико-технические данные орудия приведены выше в разделе «Пехотная, легкая полевая и тяжелая артиллерия».

Данные о шасси танков типа I, II, III и IV приведены выше.

Фиг 50 105 мм самоходная штурмовая гаубица обр 42 Фиг 51 128 мм - фото 50

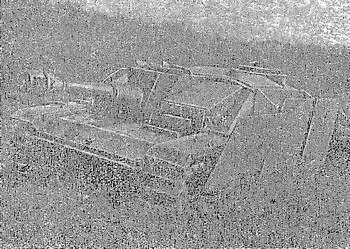

Фиг. 50. 105- мм самоходная штурмовая гаубица обр. 42.

Фиг 51 128 мм самоходная пушка обр 40 Фиг 52 150 мм самоходное тяжелое - фото 51

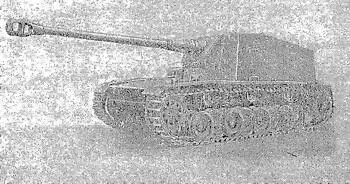

Фиг. 51. 128- мм самоходная пушка обр. 40.

Фиг 52 150 мм самоходное тяжелое штурмовое орудие обр 33 на шасси танка - фото 52

Фиг. 52. 150- мм самоходное тяжелое штурмовое орудие обр. 33 на шасси танка типа I.

Фиг 5З 150 мм самоходное тяжелое штурмовое орудие обр 33 на новом шасси - фото 53

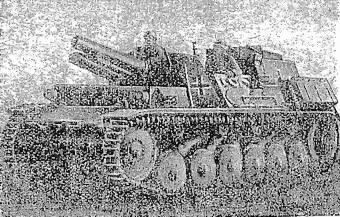

Фиг. 5З. 150- мм самоходное тяжелое штурмовое орудие обр. 33 на новом шасси.

150-мм самоходная гаубица (фиг. 54). представляет собою тяжелую удлиненную гаубицу обр. 13, установленную на шасси французского бронетранспортера Лоррен.

Фиг 54 150 мм самоходная гаубица обр 13 Транспортер имеет открытый сверху - фото 54

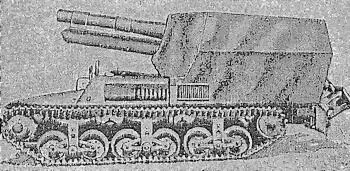

Фиг. 54. 150- мм самоходная гаубица обр. 13.

Транспортер имеет открытый сверху бронированный кузов.

Тактико-технические данные гаубицы

Калибр 150 мм

Длина ствола 17 калибров

Длина нарезной части 13,7 калибра

Вес ствола с затвором 832 кг

Вес снаряда 44 кг

Начальная скорость 377 м/сек

Число нарезов 32

Ширина поля 5 мм

Ширина нарезов 9,7 мм

Глубина нарезов 1,3 мм

Угол наклона нарезов (в начале нарезной части) 4°

Угол наклона нарезов (у дульного среза) 8°

Объем зарядной каморы 3,5 дм³

Расчетное давление пороховых газов 3000 кг/см²

Максимальное давление 2100 кг/см²

Данные самоходной части установки

Мощность мотора 70 л. с.

Вес 7000–8000 кг

Габариты:

длина 5300 мм

ширина 1880 мм

высота 2080 мм

Толщина брони 9 — 12 мм
