Таблица 28

Данные табл. 26 и 27 показывают, что к началу текущей войны минометы были радикально переделаны немцами и усовершенствованы, хотя по балистическим показателям они уступали минометам, состоявшим в то время на вооружении Красной Армии.

К началу войны с Советским Союзом немцы располагали огромным количеством минометов. Пехотный полк германской армии имел к 1941 г. на вооружении следующие артиллерийские средства:

50- мм минометов 27

81,4- мм минометов 18

Всего 45

37- мм пушек 12

75- мм пехотных орудий 6

150- мм пехотных орудий 2

Всего 20

Таким образом число минометов превышало число орудий в пехотном полку более чем в два раза.

Артиллерийское вооружение пехотной дивизии германской армии включало:

50- мм минометов 87

81- мм минометов 54

Всего 141

37- мм пушек 75

75- мм пехотных орудий 20

150- мм пехотных орудий 6

105- мм гаубиц 36

150- мм гаубиц 12

Всего 149

Таким образом даже в пехотной дивизии, имеющей в своем составе артиллерийский полк, удельный вес минометов был довольно высоким (почти 1: 1).

Кроме указанных минометов, немцы имели к началу войны с Советским Союзом 158,5- мм шестиствольные минометы, из которых стрельба производится минами с зарядами реактивного действия. В 1943 г. немцы приняли на вооружение 120- мм миномет обр. 42.

Развитие германского минометного вооружения шло в направлении создания ряда крупнокалиберных и многоствольных минометов, стреляющих, по аналогии с шестиствольными минометами, минами с реактивными зарядами и имеющих электрическую систему воспламенения зарядов. Такими являются следующие минометы, появившиеся у немцев в 1942 г.:

12-ствольной 81,4- мм миномет,

211- мм миномет,

280/320- мм миномет обр. 41 и 300- мм миномет обр. 42.

Во время войны у немцев появился также 50- мм автоматический миномет М.19, обладающий скорострельностью до 120 выстрелов в минуту. Однако, данные об этом миномете требуют проверки.

Кроме своих минометов, немцы используют на нашем фронте минометы оккупированных стран:

81- мм чешский миномет М-36,

81- мм польский миномет обр. 31,

120- мм чешский миномет Шкода и др.

Тактико-технические характеристики этих минометов приведены в приложении I.

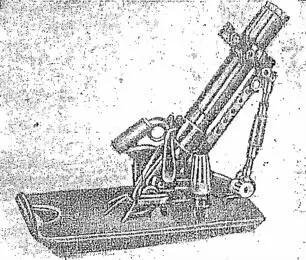

Фиг. 57. 50- мм миномет обр. 36.

50-мм миномет обр. 36 (фиг. 57). состоит из трех основных частей: 1) ствола с подъемным механизмом, 2) опорной плиты с механизмами поворотным и горизонтирующим и 3) прицела. Ствол состоит из гладкостенной трубы и навинченного на нее казенника, в котором расположено стреляющее приспособление. Для производства выстрела необходимо после опускания мины в канал ствола произвести спуск стреляющего приспособления.

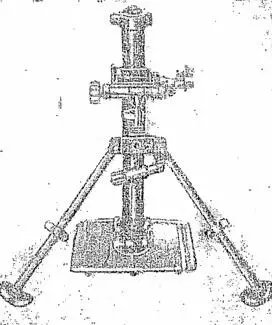

Фиг. 58. 81- мм миномет обр. 34.

Стрельба из миномета ведется оперенными осколочными минами. Боевой заряд помещается в хвостовом патроне и состоит из 4 г пироксилинового пороха.

81-мм миномет обр. 34 (фиг. 58) представляет собою жесткую гладкоствольную систему с воспламенением типа Стокса, стреляющую оперенными минами. Миномет состоит из четырех основных частей: ствола, двуноги-лафета, опорной плиты и прицела. Ствол состоит из трубы и навинченного на него казенника. В шаровой плите казенника собран выключатель, предназначенный для утапливания бойка при разряжании миномета в случае осечки. На двуноге-лафете собраны подъемный и поворотный механизмы и механизм горизонтирования.

При установке миномета на каменистом или сильно промерзшем грунте, а также на толстом льду вместо опорной плиты применяется специальный сошник (костыль).

В боекомплекте миномета имеются осколочные и дымовые мины. Боевой заряд состоит из хвостового патрона, содержащего 10 г нитроглицеринового пластинчатого пороха (основной заряд), и дополнительных зарядов из нитроглицеринового кольцевого пороха; вес дополнительного заряда — 9 г .

Данные о балистике миномета (для мины весом 3,5 кг ) приведены в табл. 29.

Таблица 29

¹ Пятый заряд введен в марте 1942 г. До этого времени для стрельбы из миномета применялись первые четыре заряда.

105-мм химический миномет обр. 35 (фиг. 59) по своему устройству в основном сходен с 81- мм минометом обр. 34. В боекомплекте миномета имеются осколочно-фугасные и дымовые мины. Боевой заряд состоит из хвостового патрона, содержащего 13,8 г пироксилинового трубчатого пороха (основной заряд), и дополнительных зарядов из нитроглицеринового кольцевого пороха.

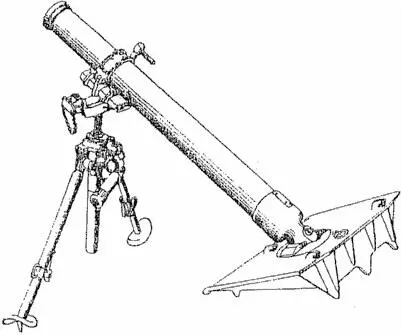

Фиг. 59. 105- мм химический миномет обр. 35.

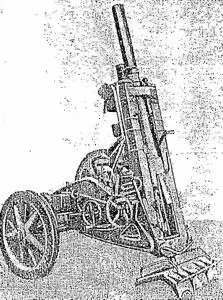

Фиг. 60. 105- мм химический миномет обр. 40.

Данные о баллистике миномета (для мины весом 7,36 кг ) приведены в табл. 30.

Таблица 30

105-мм химический миномет обр. 40 (фиг. 60) представляет собою гладкоствольное заряжающееся с казенной части орудие, установленное на колесном лафете. В боекомплекте миномета имеются осколочно-фугасные и дымовые мины.
