Осколочно-фугасная мина весит 8,65 кг , дымовая мина — 8,90 кг . Боевой заряд помещается в гильзе, навинчиваемой на хвост мины; он состоит из основного заряда (10 г нитроглицеринового пластинчатого порока) и трех дополнительных зарядов из нитроглицеринового кольцевого пороха. Веса дополнительных зарядов: 45 г (1-й заряд), 87 г (2-й заряд) и 98 г (3-й заряд).

Данные о баллистике миномета (для осколочно-фугасной мины) приведены в табл. 31.

Таблица 31

120-мм миномет обр. 42 по конструкции идентичен нашему 120- мм полковому миномету. Вес мины 15,8 кг , начальная скорость 122–283 м/сек , дальнобойность 6050 м .

В германской армии состоят на вооружении легкий бомбомет, стреляющий 20- см бомбами, и тяжелый бомбомет, стреляющий бомбами калибра 38 см . Ниже приводится краткое описание легкого бомбомета и боеприпасов к нему, а также сведения о боеприпасах к тяжелому бомбомету.

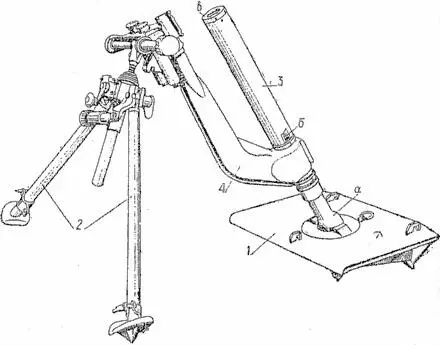

Фиг. 61. Легкий бомбомет.

Легкий бомбомет (leichter Ladungswеrfer) состоит из трех основных частей (фиг. 61): опорной плиты 1 , двуноги-лафета 2 и штока (стержня) 3 с поддерживающим кронштейном 4 .

Опорная плита и двунога по своей конструкции сходны с опорной плитой и двуногой германского 81- мм миномета.

Шток 8 представляет собою стальную трубу, снабженную резьбой на нижнем конце для соединения с поддерживающим кронштейном 4 и с шаровой опорой а .

В нижней части штока помещаются контакты б электрического стреляющего приспособления. Внутри штока проходит изолированный Т-образный проводник. На верхний конец штока навинчена крышка в , в которой помещаются контактная пробка с изолирующей втулкой, боек и пружина. Крышка снабжена сверху сухарным замком для крепления гильзы с боевым зарядом.

Поддерживающий кронштейн — трубчатый, изогнутый. Нижним утолщенным концом он соединяется со штоком; верхний конец (сплошной) снабжен резьбой для соединения с амортизатором двуноги-лафета.

Основные данные бомбомета

Вес бомбомета в боевом положении 93 кг

Вес двуноги-лафета 19,5 кг

Вес штока с поддерживающим кронштейном 33 кг

Вес опорной плиты 38 кг

Длина штока 540 мм

Диаметр штока 89 мм

Дальность стрельбы фугасной бомбой 700 м

Основным снарядом, применяемым для стрельбы из бомбомета, является 20- см фугасная бомба обр. 40 (20 cm Wurfgranate 40). Бомба (фиг. 62) имеет трубчатый хвост, которым она насаживается на шток бомбомета; правильность полета бомбы обеспечивается стабилизатором, укрепленным на хвосте бомбы. Бомба снабжена чувствительным головным взрывателем (Wgr. Z. 36) с двумя установками — без замедления и с замедлением 0,15 сек.

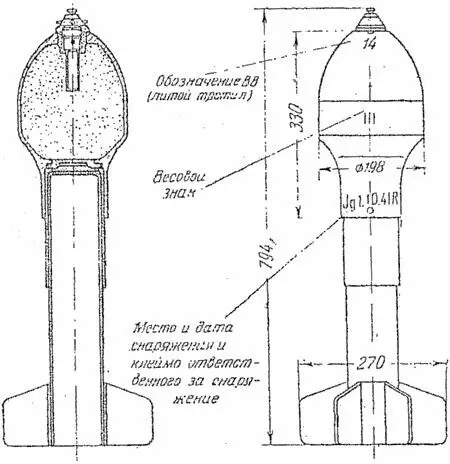

Фиг. 62. 198- мм фугасная бомба обр. 40.

Основные данные фугасной бомбы

Диаметр бомбы 198 мм

Диаметр стабилизатора 270 мм

Длина корпуса бомбы (без взрывателя и хвоста) 330 мм

Полная длина бомбы около 794 мм

Вес окончательно снаряженной бомбы 21,27 кг

Вес разрывного заряда (литой тротил или суррогатные ВВ) около 7 кг

Боевой заряд (фиг. 63), состоящий из нитроглицеринового кольцеобразного пороха марки Ngl. Rg. Р. — 12,5 — (0,4. 72/36), помещается в стальной гильзе, снаряженной электрической капсюльной втулкой (C/23 или С/23 St.). Заряд состоит из трех равновесных пучков; вес полного заряда — 36 г .

Фиг. 63. Боевой заряд к бомбомету.

Заряжают бомбомет в следующем порядке:

На конце штока бомбомета укрепляют гильзу с зарядом, после чего бомбу надвигают трубчатым хвостом на шток, затем из головного очка бомбы вывинчивают холостую втулку и вместо нее ввинчивают взрыватель и, наконец, выдергивают предохранительную чеку из взрывателя. Если стрельбу нужно вести с установкой взрывателя на замедление, то соответствующую установку взрывателя производят перед выдергиванием чеки (взрыватели доставляются установленными на мгновеннее действие).

Фугаcная бомба предназначается для разрушения минных полей, проволочных загражений, противотанковых надолб и «бетоных ежей», а также для уничтожения или подавления огневых средств ДОТов.

Кроме фугасных бомб, в боекомплекте бомбомета имеются дымовые бомбы (20 cm Wurfgranate 40 Nb.) и так называемые «гарпунные снаряды». Последние применяются для забрасывания канатов, которые служат для подтягивания мин заграждения или подрывных зарядов на необстреливаемые (или недоступные) участки местности.

Тяжелый бомбомет (schwerer Ladungswerfer). Для стрельбы из тяжелого бомбомета применяется фугасные и дымовые бомбы, Ниже приводятся данные 38- см фугасной бомбы (38 cm Wurfgranate 40), которая имеет такое же устройство, как описанная выше 20- см фугасная бомба к легкому бомбомету.

Диаметр бомбы 380 мм

Длина корпуса бомбы 630 мм

Полная длина бомбы 1500 мм

Вес окончательно снаряженной бомбы 150 кг

Вес разрывного заряда 50 кг

Боевой заряд помещается в гильзе, снабженной электрической капсюльной втулкой; он состоит из двух пучков беспламенного нитрогуанидинового пороха весом 385 и 175 г

Подробных данных об устройстве тяжелого бомбомета не имеется. Однако, есть основание полагать, что оно также сходно с устройством легкого бомбомета.

Как уже упоминалось, немцы в развитии артиллерийских средств шли также в направлении создания так называемой «ракетной артиллерии». Ниже приводится краткое описание основных германских минометов и метательных установок, применяемых для стрельбы реактивными минами.

15-см химический миномет обр. 41 [16] Прежнее название — "химический миномет d" (Nebelwerfer d). (фиг. 64) представляет собою шестиствольное орудие, стреляющее реактивными минами и предназначенное для стрельбы по площадям. Стрельба из 15- см минометов обр. 41 как правило, проводится в виде огневых налетов при максимальном темпе огня. Наивыгоднейшая дальность стрельбы — не меньше 4000 м .
