Шасси танка 38 имеет передние ведущие колеса, шестискоростную планетарного коробку передач и шестицилиндровый двигатель водяного охлаждения. Максимальная скорость передвижения около 40 км/час . В последнее время вместо 125-сильного мотора на шасси устанавливается 150-сильный мотор АС (2600 об/мин.). Ходовая часть шасси имеет с каждой стороны по четыре опорных катка и по два поддерживающих ролика. Опорные катки попарно подрессорены пружинами.

Фиг. 45. 76,2- мм самоходная полуавтоматическая пушка обр. 36 на шасси чехословацкого танка Т-38.

Башня пушки открытая, неподвижная. Пушка имеет вертикальный обстрел –10° +15° и горизонтальный обстрел 60°.

Корпус самохода клепаный. Толщина брони: лобовой у башни — 16 мм , лобовой у корпуса — 50 мм , бортовой и кормовой — 30 мм , крыши и днища — 10 мм .

75-мм самоходная пушка на французском бронетранспортере имеет максимальную скорость передвижения 35 км/час .

76,2-мм самоходная автоматическая пушка обр. 36 (фиг. 44) представляет собою модернизированную нашу дивизионную пушку обр. 36 г. (Ф-22), установленную на шасси полугусеничного пятитонного транспортера [13] По другим данным, на шасси восьмитонного транспортера. .

Данные пятитонного транспортера (Sd. Kfz. 6)

Максимальная мощность мотора до 130 л. с.

Рабочий объем цилиндров до 5400 см³

Прицепной груз 5000 кг

Сила тяги па крюке 5000 кг

Сила тяги лебедки 2500 кг

Боевой вес около 10 160 кг

Габариты:

длина 6020 мм

ширина 2200 мм

высота 3048 мм

Клиренс 400 мм

Колея передних колес 1825 мм

Колея гусениц 1700 мм

Глубина преодолеваемого брода 600 мм

Преодолеваемый подъем 12–24°

Продольная устойчивость 70°

Поперечная устойчивость 40°

Передней угол проходимости 65°

Задний угол проходимости 30°

Возимый запас горючего до 190 л

Расход горячего на 100 км :

по шоссейной дороге 65 л

по проселочной дороге 160 л

Запас хода (соответственно) 200 и 115 км

На шасси транспортера установлены броневые листы (склепанные) толщиной 5 мм , образующие прямоугольную коробку.

Фиг. 46. 76,2- мм самоходная полуавтоматическая пушка обр. 36 на шасси огнеметного танка М-1.

При пушке переводится 64 выстрела, из них 32 осколочных и 32 бронебойных.

Имеются также 76,2- мм полуавтоматические пушки. обр. 36, установленные на шасси танка типа II модели D1 и D2, на шасси чехословацкого танка 38 (фиг. 45) и на шасси огнеметного танка М-1 (фиг. 46). Данные шасси танка типа II и шасси чехословацкого танка 38 приведены выше на стр. 97.

88-мм самоходная зенитная пушка обр. 36 [8,8 cm Pak. (Sfl)] представляет собою переделанную 88- мм зенитную пушку. Точных данных об установке нет. По некоторым сведениям пушка была установлена на 12-тонном полугусеничном транспортере, но установка якобы оказалась неудовлетворительной. По другим сведениям самоходные 88- мм пушки установлены на шасси танка типа IV.

Данные шасси приведены в табл. 24.

Таблица 24

¹ Имеется шасси с двигателем в 320 л. с.

88-мм самоходная полуавтоматическая пушка обр. 43 (Фердинанд) представляет собою самоходную противотанковую пушку, установленную на специальном шасси (фиг. 47).

Пушка обр. 43 имеет противооткатные устройства, собранные в двух цилиндрах, расположенных по бокам у верхней части ствола. Затвор вертикальный клиновой с полуавтоматикой копирного типа. Механизмы наведения расположены левее ствола у сиденья наводчика. Скорость наведения поворотного механизма равна ¼ градуса на один оборот маховичка, Скорость наведения подъемного механизма — ¾ градуса на один оборот маховичка. Механический придел с орудийной панорамой имеет шкалы дальности, градуированные для бронебойного снаряда до 2800 м и для осколочно-фугасного до 5000 м .

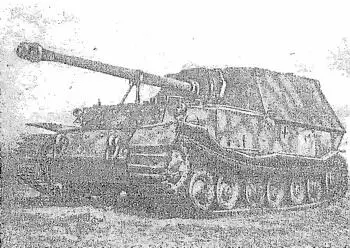

Фиг. 47. 88- мм самоходная полуавтоматическая пушка обр. 43 (Фердинанд).

Тактико-технические данные пушки

Калибр 88 мм

Длина ствола в калибрах 71,6

Вес снарядов:

осколочно-фугасного обр. 43 9,4 кг

бронебойного обр. 39/40 10,16 кг

бронебойного обр. 40/43 7,3 кг

кумулятивного обр. 39/43 7,65 кг

Вес боевых зарядов:

для выстрела с осколочно-фугасным снарядом обр. 43 3,4 или 3,86 кг

для выстрела с бронебойным снарядом обр. 39/40 6,9 кг

для выстрела с бронебойным снарядом обр. 40/43 6,67 кг

для выстрела с кумулятивным снарядом обр. 39/43 1,72 или 7,9 кг

Начальная скорость:

осколочно-фугасного снаряда обр. 43 750 м/сек

бронебойного обр. 39/40 1000 м/сек

бронебойного обр. 40/43 1130 м/сек

кумулятивного обр. 39/43 600 м/сек

Вертикальный обстрел –6° +14°

Горизонтальный обстрел 12°

Высота линии огня 2200 мм

Ствол пушки смонтирован с помощью броневого полушара в лобовой плите башни и опирается на секторный станок с винтом поворотного механизма. Башня невращающаяся имеет форму усеченной четырехгранной пирамиды, боковые грани которой скреплены гужонами и путем электросварки, В задней бронеплите имеется отверстие диаметром 910 мм , через которое выбрасываются стреляные гильзы и может демонтироваться ствол (фиг. 48).
