20— платформа передняя (сб. 14-4); 21— платформа задняя (сб. 14-3); 22— стяжка левая (сб. 14-7); 23— стяжка правая (сб. 14-8), 24— ремень со стержнем и чекой (сб. 14–19); 25— ремень к стяжке (сб. 14–10); 28— стержень с чекой (сб. 14–13); 29— скоба (14-7); К— колпак трубы ствола (сб. 14–14); П— пробка казенника (14–40); Д— кольцо.

А

Б

В

Г

Д

Рис. 114.Укладочные приспособления № 2:

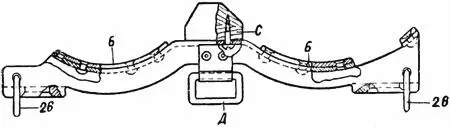

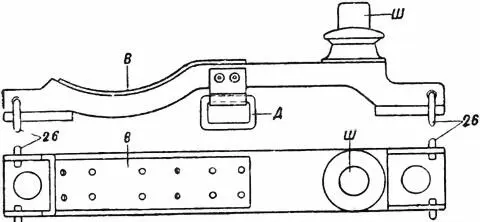

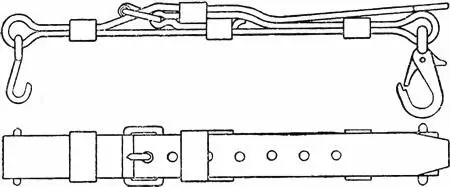

А— платформа передняя (сб. 14-4) к укладочному приспособлению № 2; Б— платформа задняя (сб. 14-3) к укладочному приспособлению № 2; В— ремень со стержнем и чекой (сб. 14–19) к укладочному приспособлены № 2; Г— ремень к стяжкам (сб. 14–10) к укладочному приспособлению № 2; Д— стяжка правая (сб. 14-8) к укладочному приспособлению № 2; 26— кольцо (14–28); 28— стержень с чекой (сб. 14–13); 29— скоба (14-7); Б— выемки для укладка казенника и. трубы ствола; В— выемка для трубы ствола; Д— кольцо; С— стойка; Ш— штырь (сб. 14–11).

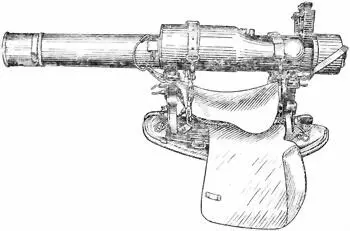

Рис. 115.Общий вид вьюка № 2.

Для предотвращения появления забоин и для предохранения от загрязнения трубы ствола и казенника в месте резьбового соединения последнее на трубе ствола закрывается жестким колпаком К , а на казеннике пробкой П , колпак и пробка надеваются (навертываются) перед завьючиванием. После укладки ствола и казенника пробка П и колпак К , в целях предотвращения самоотвертывания, закрепляются стержнями с чекой 28 ; стержни другим концом соединены ремнями 24 при помощи колец Д с платформами (задней и передней). К каждому концу полки седла привернуто болтами с гайками по одной стяжке (на каждой стороне имеется по две стяжки: две левых и две правых). Устройство этих стяжек примерно такое же, как и стяжек приспособления № 1, за исключением того, что верхний винт на внешнем конце имеет скобу 29 . Уложенные ствол и казенник притягиваются к платформам ремнями 25 , имеющими на одном конце крючок, а на другом карабин.

Рис. 116.Общий вид вьюка № 2 на лошади (вид справа).

Ремни натягиваются посредством вращения стяжек, при помощи крючка и карабина, сцепленных со скобой 29 стяжек.

Кроме того, для регулировки и пригонки длины каждый ремень имеет пряжку.

Общий вид вьюка № 2 с загруженной матчастью показан на рис. 115 и 116.

Сборка

(рис. 105 и 113)

1. Надеть на подъемные винты 6 универсального приспособления платформы: переднюю 20 и заднюю 21 , после чего завернуть доотказа гайки 15 .

2. Привернуть левые и правые стяжки.

3. После укладки ствола и казенника (на резьбовые части которых предварительно надеть колпак и пробку) наложить ремни 25 ; зацепить их за скобы 29 и затянуть.

4. Вставить стержень с чекой в колпак и пробку.

Разборка

Разборка производится в обратном порядке.

Укладочное приспособление № 3 (рис. 117 и 118) состоит из двух опорных коробок 30 , передней платформы 31 , задней платформы 32 , двух подвесов для ящика ЗИП 33 и двух подвесов для двуноги: переднего 34 и заднего 35 .

Коробки опорные 30 служат основанием, на котором собираются указанные части укладочного приспособления.

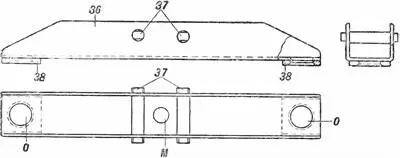

Обе опорные коробки 30 по своему устройству одинаковы и представляют собою штампованную сварную конструкцию, состоящую из собственно коробки 36 , в которой по краям имеются два отверстия О , а в середине отверстие М . Отверстиями О коробки надеваются на подъемные винты 6 универсального приспособления, на котором они крепятся помощью гаек 15 (рис. 105). Отверстие М служит для крепления в них платформ: передней 31 и задней З2 . Кроме того, каждая опорная коробка в своей средней части имеет по две оси захвата 37 , на которые надеваются подвесы для ящика ЗИП и для двуноги. К отверстиям О для усиления их приварены планки 38 .

I

II

Рис. 117.Укладочное приспособление № 3 для двуноги, ящика орудийного ЗИП, шанцевого инструмента (лома, лопаты. кирко-мотыги, топора), банника и вехи:

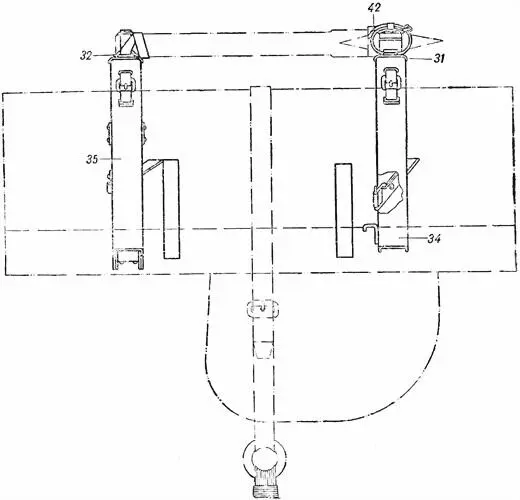

10— барашек (15–28); 30— коробка опорная (сб. 15-1); 31— платформа передняя (сб. 15-6); 32— платформа задняя (сб. 15-7); 33— подвес для ящика ЗИП (сб. 15-2): 34— подвес передний для двуноги (сб. 15-3); 35— подвес задний для двуноги (сб. 16-5); 42— ремень для крепления топора (сб. 15–10); 46— ремень для крепления лома (сб. 15-9); 47— ремень для крепления кирко-мотыги (сб. 15-9); 52— ремень для черенка топора: 53— колодка (15-7); 54— ремень для черенка лопатки (сб. 15-9); 58— ремень для крепления вехи (сб. 15-9); 60— ремень для крепления банника; 62— ремень для крепления двуноги (сб. 15-8).

Передняя платформа представляет собою сварную конструкцию, которая состоит из собственно платформы 39 , в средней части которой заделан резьбовой палец 40 , которым платформа, при помощи барашка 10 , крепится в отверстии М опорной коробки. Кроме того, передняя платформа в верхней части имеет петлю 41 , гнездо 43 , две скобы 44 и два упора 45 . Петля 41 служит для ремня 42 , которым крепится топор. Гнездо 43 предназначается для укладки лома, который крепится при помощи ремня 46 , продетого под гнездо. Две скобы 44 служат для крепления к ним уложенной кирко-мотыги при помощи ремня 47 , который так же устроен, как и ремень 46 .
