Рис. 118.Укладочные приспособления № 3:

А— коробка опорная (сб. 15-1) к укладочному приспособлению № 3; Б— платформа передняя (сб. 15-6) к укладочному приспособлению № 3; В— ремень для крепления топора, вехи и черенка лопаты (сб. 15-9) к укладочному приспособлению № 3; Г— ремень для крепления лома, кирко-мотыги (сб. 15–10) к укладочному приспособлению № 3; Д— платформа задняя (сб. 15-7) к укладочному приспособлению № 3; Е— подвес для ящика ЗИП (сб. 15-2) к укладочному приспособления № 3; Ж— подвес для двуноги задний (сб. 15-3) к укладочному приспособлению № 3; 3— подвес для двуноги передний (сб. 15-5); 59— скоба; 63— упор; И— ремень для крепления двуноги (сб. 15-8) к укладочному приспособлению № 3; 36— коробка (15-1); 37— ось захвата (15-2); 38— планка (15-8); 39— платформа (15–10); 40— палец резьбовой (15-5); 41— петля (15–14); 43— гнездо (15–12); 44— скоба (15–11); 45— упор (15–13); 48— скоба (15–11); 49— гнездо (15–12); 50— скоба (15–11); 51— гнездо (15–12); 55— накладка; 56— гнездо (15–12); 57— крючок (15–23); 60— ремень (сб. 15–10); 61— петля; О— отверстие для крепления на универсальном приспособления; М— отверстие для крепления платформ (передней и задней); з— захват.

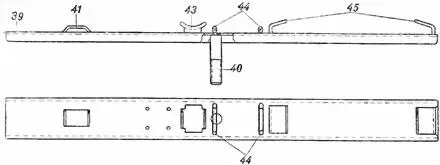

Упоры 45 служат для укладки в них лопаты. Кроме того, передняя платформа имеет распорную колодку 53 . Задняя платформа 32 так же устроена и так же крепится к универсальному приспособлению, как и передняя платформа, и отличается лишь деталями для укладки шанцевого инструмента.

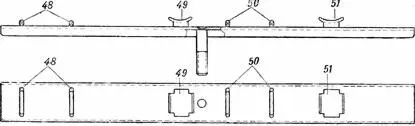

В верхней части задняя платформа имеет следующие укладочные детали: две скобы 48 , гнездо 49 , две скобы 50 и гнездо 51 .

Скобы 48 служат для крепления ремня 52 , которым крепится черенок топора. Гнездо 49 предназначается для укладки в него другого конца лома, который крепится при помощи второго ремня 46 , продетого под гнездо.

Две скобы 50 служат для крепления: к ним ремня 47 , при помощи которого крепится черенок кирко-мотыги.

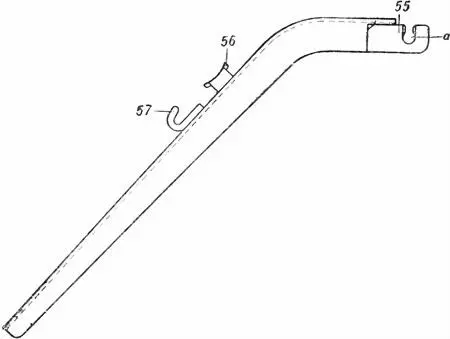

Подвесы 33 для ящика ЗИП по своему устройству одинаковы и представляют собою рычаги корытообразного сечения, к верхней части которых приварена накладка 55 , с захватами а , при помощи которых подвесы навешиваются на оси захвата 37 опорной коробки. Кроме того, каждый подвес имеет гнездо 56 и крючок 57 .

Гнездо 56 служит для укладки вехи, которая прикрепляется дополнительно ремнем 58 , продетым под гнездо.

Рис. 119.Вьюк № 3 (вид справа).

На крючки 57 подвешивается за скобы, приваренные к нему, ящик орудийного ЗИП [3] В орудийных ящиках ЗИП изготовления 1939 г. расстояние между скобами, приваренными к ящику, меньше, чем расстояние между крючками 57 . Поэтому перед подвеской ящиков необходимо средствами части изготовить скобы или переходные звенья. .

Уложенный ящик ЗИП может быть дополнительно привязан ремнем И (рис. 106).

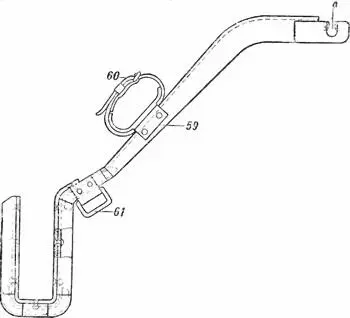

Подвесы (передний 34 и задний 35 для двуноги) по своему устройству также представляют рычаги корытообразного сечения, имеющие в верхней части захваты а , при помощи которых они навешиваются на оси захватов 37 опорных коробок.

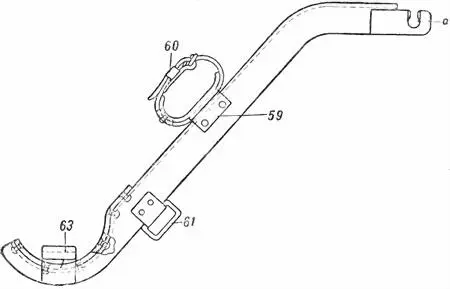

К средней части каждого подвеса приклепано по одной скобе 59 , в которые укладывается банник, дополнительно крепящийся ремнем 60 . Ниже скобы 59 к каждому подвесу приклепано по одной петле 61 , которые служат для крепления к ним увязочных ремней 62 , которыми привязывается уложенная двунога. Нижние части обоих подвесов оканчиваются укладочными гнездами для двуноги.

Для предотвращения от продольного перемещения двуноги задний подвес имеет дополнительно упор 63 .

Общий вид укладки вьюка № 3 без укладки и с уложенной материальной частью показан на рис. 119 и 120.

I

II

Рис. 120.Общий вид (слева и справа) вьюка № 3 на лошади.

Сборка

1. Надеть на подъемные винты 6 (рис. 105) универсального приспособления опорные коробки 30 и закрепить их гайками 15 .

2. Навесить подвесы для ящика ЗИП и для двуноги захватами на оси захватов в опорных коробках.

3. Поставить переднюю платформу и закрепить барашком 10 .

4. Поставить заднюю платформу и закрепить барашком 10 .

5. Поставить увязочные ремни ( 42, 46, 47, 52, 54, 58, 62 — если последние были сняты).

Разборка

Разборка производится в обратном порядке.

Укладочное приспособление № 4 для лотков (рис. 121 и 122) состоит из двух платформ 63 , четырех (боковых) подвесов 64 , четырех ремней подпруги 65 и двух ремней для лотков 70 .

Платформы 63 (одинаковые) представляют собою сварную штампованную конструкции, которая имеет по краям отверстия О для крепления ее на подъемных винтах 6 универсального приспособления при помощи гаек 15 (рис. 105). Кроме того, каждая платформа в средней части имеет две оси захвата 66 (на которые навешиваются подвесы для лотков) и кронштейн 67 , являющийся упором для лотка.

Края отверстия О усилены приваренными планками 68 . В каждом кронштейне 67 , в верхней части, имеется вырез для ремня 70 , которым связываются уложенные два лотка за ручки.

Все четыре подвеса для лотков по своему устройству одинаковые. Каждый подвес состоит из собственно подвеса 69 , с внутренней стороны которого приклепана деревянная колодка 72 .
