Анатолий Кирпичников - Метательная артиллерия и оборонительные сооружения Древней Руси

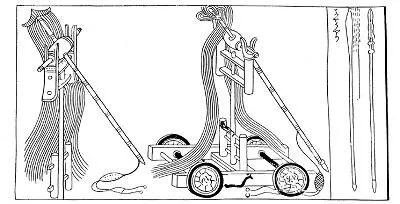

Метательными орудиями, в том числе патереллами, как отмечено в Хронике, русские впервые пользовались в 1206 г., а затем в 1223 и 1224 гг. (см. выше). Патереллы по другим спискам Хроники более правильно названы петрариями (византийское название). Западноевропейские исследователи относят петрарии к метательным машинам с пращей, работавшим при помощи ручной силы [229]. Изображения подобных машин, сходных в основных частях с китайскими катапультами, находятся в рукописи рубежа XII и XIII вв., принадлежащей сицилийскому автору Петру Эболи [230] (рис. 4; 5). Каждое из орудий имеет подвижный рычаг, укрепленный на вертикальных стойках. На одном конце рычага-праща, на другом — ремни натяжения. При резком натягивании бойцами ремней рычаг приходил во вращательное движение; часть его вместе с пращей поднималась вверх, и камень вылетал из пращи. Высота машин — примерно два человеческих роста. Короткая часть рычага относится к длинной, как 1:3. Обслуживающего персонала полагалось до 8 человек. Генрих Латвийский писал, что кроме камней, патерелла метала «железо с огнем и огненные горшки» [231]. При неумелом обращении, как это отмечено хронистом, камень мог летать не вперед, а назад.

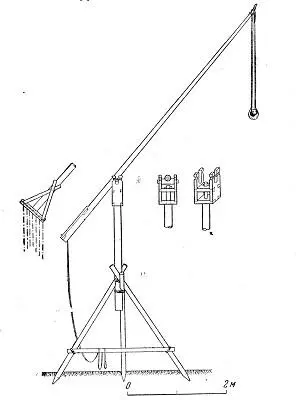

На основании средневековых рисунков и описаний удается схематично реконструировать целый ряд древнерусских машин [232], в частности и орудие подобного рода (рис. 6). Отличительная его особенность — подвижной вертлюг, на котором укреплен рычаг пращи. Вертлюг давал возможность, не передвигая машины, вести почти круговой обстрел. Орудие было легким, его можно было легко разбирать и переносить; оно делалось из нетолстых жердей, и изготовлять его не представляло больших трудностей. Такой вид пращи был удобен для установки на башнях и предназначался для стрельбы небольшими ядрами.

Натяжная праща — старое китайское изобретение. Согласно китайским источникам дальность стрельбы натяжных катапульт составляла 85–140 м, вес снаряда — 1¾–75 кг [233]. Известны также тяжелые пращи описанного типа, но их употребление на Руси после XIII в. маловероятно.

Другие большие осадные машины, упоминаемые Генрихом Латвийским в единичных случаях и имевшие, несомненно, в принципе такую же конструкцию (может быть, вместо человеческой силы машину приводил в действие тяжелый груз-противовес), определенно не названы. Терминология осадных машин, только что появившихся в Европе, в то время еще не установилась. Таким образом, немцы и русские использовали один и тот же тип метательных машин, ничего общего не имевших с античными торсионными [234]. Поэтому не верно считать, основываясь на Ливонской хронике, что немецкие орудия и осадные машины были заимствованы «много столетий тому назад у римского войска», не говоря уже о том, что этот тезис усердно выдвигают реакционные, шовинистически настроенные немецкие буржуазные военные историки вроде Б. Ратгена.

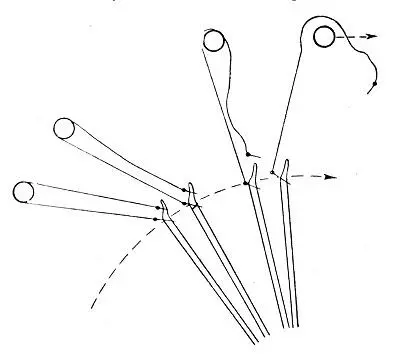

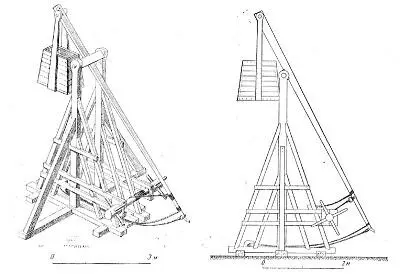

Метательные машины, употреблявшиеся на северо-западе Руси в начале XIII в., были известны в русских летописях под названием пращей (кроме названия «пороки»). С XIII в. такие машины были широко распространены в средневековой Европе, а много раньше — и на Востоке. Действие их было основано на использовании механической силы тяжести. Они состояли из устойчивого основания (обычно две вертикальных стойки), к верхней части которого крепился вращающийся неравноплечий рычаг (рис. 7). Соотношение короткой и длинной частей рычага обычно было: от 1:2 до 1:5 [235]. На длинном конце рычага укреплялась праща, а на коротком — противовес (чаще подвижный). При выстреле длинная часть рычага под действием силы тяжести совершала стремительное вращательное движение и поднималась по дуге вверх; праща при этом раскрывалась, и камень летел по крутой траектории (рис. 8). Принцип действия таких машин можно сравнить с колодезным журавлем или шлагбаумом.

Как показали опыты в АИМ, механизм работы ворота и рычага при бросании камня и заряжании пращи был, очевидно, следующим. Веревка натягивания закреплялась неподвижно одним концом на вороте, другим — на рычаге. Кроме нее, существовала другая, более короткая веревка, закрепленная на рычаге пращи и имевшая на свободном конце крюк. Готовясь к выстрелу, рычаг воротом пригибали к земле. При этом короткая веревка сцеплялась с кольцом, укрепленным на стойках основания. Затем, веревку ворота, уже не державшую рычаг, раскручивали. Перед броском крюк короткой веревки выдергивали с кольца на основании машины, и рычаг совершал вращательное движение. Этому движению не мешала укрепленная на нем веревка натягивания; больше того, эта веревка в определенный момент тормозила движение рычага, что было необходимо для броска камня из пращи. Движение рычага, по-видимому, было ограничено углом 135–145 градусов.

Основные части машины (кроме пращи и других ременных и веревочных снастей) делались из дерева. При кажущейся простоте, изготовление механической пращи требовало профессиональных навыков и нередко сопровождалось усилиями многих людей. Без сомнения, машины-пращи изготовлялись и в юго-западной Руси: «Повелеста престроити праща и иные сосуды на взятье града», — говорится в рассказе об осаде Люблина [236].

Французский писатель Эгидий Романский в своем произведении «De regime principum», написанном в 1280 г., приводит 4 разновидности машин с противовесом [237]: с грузом подвижным (противовесом), с неподвижным, одновременно с тем и другим (по мнению Эгидия, последний вид отличался наибольшей дальнобойностью и точностью при стрельбе) [238]; четвертым видом было орудие, где вместо противовеса действовала мускульная сила людей. Эта машина не отличалась от новгородской патереллы.
