Анатолий Кирпичников - Метательная артиллерия и оборонительные сооружения Древней Руси

Конечно, иллюстратор XVI в. не был современником тех исторических событий, которые происходили за несколько веков раньше. На примере изображения мечей и первых пушек А. В. Арциховский установил, что рисунки их точны и исходят из реальных образцов XIV в. «Археологические знания для этого времени предполагать мы не вправе… ( т. е. для XVI в. — А. К.). Остается предположить, что работа художников, действительно, облегчалась старыми рисунками» [254].

Н. Н. Воронин на основании заключения А. В. Арциховского поставил эту проблему острее, заявив, что копирование миниатюр было типичным явлением книжного дела в древней Руси. При этом соблюдалась большая точность воспроизведения повторных рисунков [255]. Это полностью подтверждается на примере изображений пороков в событиях XIII–XIV вв. Как было сказано уже ранее, в половине XVI в. пороки вышли из употребления в русском войске. Поэтому художник не был знаком с ними в натуре, а изобразил их, при всей условности графической манеры, верно и только для того периода, когда они, действительно, были. Реальность и точность изображения метательных машин подтверждаются материалами западноевропейских стран, где подобные машины бытовали с XIV в., а также самими орудиями; некоторые из них, относящиеся к данному времени, сохранились в музеях Германии и Франции [256]. Таким образом, воспроизведенный тип машин, одинаковый на рисунках у русских, немцев, татар, крестоносцев и турок, безусловно, подсказан какими-то более ранними рисунками; он реально существовал на Руси в XIV в., а может быть, и в XIII в. под общим названием «пороки». Наиболее правдоподобно пороки изображены в Голицынском томе Лицевого свода, а более упрощенно и схематично — в Остермановском и Шумиловском. Отсутствие некоторых деталей на этих рисунках лишний раз говорит о том, что ко времени изготовления последних подробности устройства машин были уже забыты.

Баллиста, — или лучше, если это орудие будет названо крепостным самострелом в отличие от ручного, — представляет собой большой лук, действие которого было основано на силе упругости натянутой тетивы. Основой устройства служил деревянный станок (ложе) с направляющим желобом для снаряда. Через передний конец станка было пропущено толстое, иногда обмотанное ременными жгутами луковище. Концы последнего соединялись тетивой. Устройство спускового механизма остается неясным; на некоторых рисунках видно, что оттянутая тетива заскакивает за выступ или крюк направляющего желоба (рис. 11).

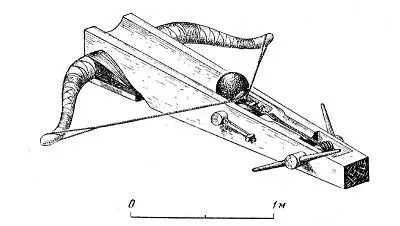

По-видимому, зацеп (простейший принцип) укреплялся на вращающейся деревянной оси, пропущенной поперек станка и имевшей на одном конце рукоять. Во время заряжания рукоять спуска неподвижно крепилась колышком, препятствовавшим ее вращению. При выстреле колышек выдергивался, и зацеп, легко поворачиваясь, освобождал тетиву (рис. 12). На рисунках Голицынского тома Лицевого свода хвостовая часть самострелов не показана. Надо думать, что в этой части существовал особый механизм в виде ворота, натягивавший тетиву [257]. Метательная сила лука была основой конструкции таких машин; недаром летописец не забыл подчеркнуть: «Луци тузи самострелнии одва 50 муж можашеть напрящи».

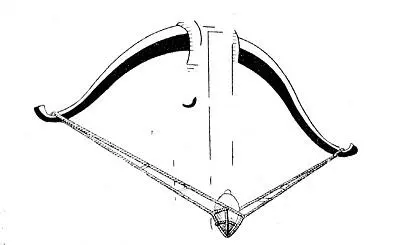

Следовательно, тетива, сила натяжения которой равнялась усилиям многих людей, могла натягиваться не иначе, как воротом; для лучшего охвата снаряда она имела особый карман из кожи или веревок (рис. 13). Особенно наглядно показано устройство пороков на миниатюре, изображающей осаду Владимира татарами. Здесь одна машина дана в плане (напоминает силуэт ласточки.) а другие — в перспективе (рис. 14).

Миниатюры Остермановских томов Лицевого свода и одна миниатюра Шумиловского тома, несмотря на большую схематичность в изображении машин, могут дополнить наши представления о механизме работы последних. Станок самострела здесь имеет вид не одного целого, а двух соединенных между собой брусьев [258] (рис. 15; см. также рис. 10). Судя по западноевропейским параллелям [259], между двух брусьев ходил ползун с гнездом для камня и зацепом для тетивы. «Ползун с камнем с помощью ворота оттягивали назад, взводя тетиву, которая при спуске упругостью жил с силою устремлялась вперед, выбрасывая снаряд» [260].

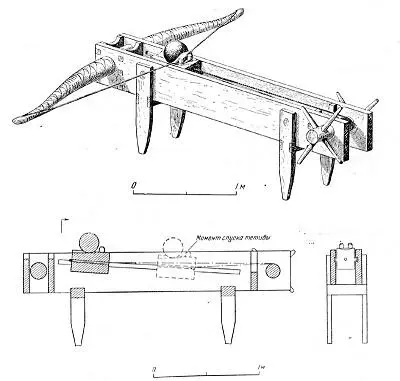

Однако механизм работы ползуна до последнего времени оставался неясным. Понятно, что при каждом новом выстреле ползун придвигался вперед к спущенной тетиве и сцеплялся с ней. Главная функция ползуна была не в том, чтобы облегчать оттягивание тетивы в боевое положение; это можно было осуществлять веревкой и воротом. Западные музееведы безуспешно искали остатки спускового устройства на ползуне. Как показало тщательное изучение действия такой конструкции, проблема спуска решалась чрезвычайно просто и оригинально. Рельсы, по которым двигался ползун, не были по отношению к станку горизонтальны, а имели наклон. Во время оттягивания тетивы, сцепленной с ползуном, последний постепенно спускался вниз и в известный момент тетива, которой препятствовали опускаться вниз боковые станины лука, соскальзывала с колышков на ползуне (рис. 16). Таким образом, выстрел происходил как бы автоматически.

Разумеется описанный принцип действия камнеметного лука, смело разгаданный В. Е. Абрамовым , представляет пока не более как правдоподобную гипотезу. Но, несмотря на это, можно с уверенностью сказать, что самострел с ползуном является более совершенной конструкцией, нежели камнеметный лук с одним воротом. Оба вида этих машин (с ползуном и без него), о наличии которых можно предположить, изучая миниатюры, по-видимому, связаны с этапами в развитии конструкции станкового самострела. Снарядами для них служили каменные ядра, размер которых был в среднем с человеческую голову, что типично для баллист. На рисунках в направляющем желобе самострелов изображены иногда два таких ядра, а иногда и три.
