Ирвинг Финкель - Ковчег до Ноя: от Междуречья до Арарата

Обычно эти каюты считаются деревянными, но, возможно, деревянным был лишь их каркас, на который натягивались плетеные стены, – в пользу такого предположения говорит и корень глагола, использованного здесь для указания способа их установки, – rakāsu, «связывать, обвязывать». Каюты с их стойками-опорами дополняют внутреннее устройство Ковчега, которое теперь можно схематически изобразить следующим образом:

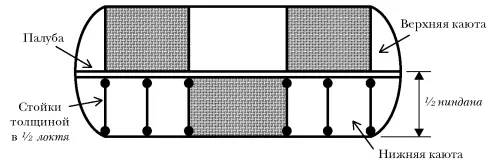

Схема Ковчега со стойками, палубой, верхними и нижними каютами

Структура из кают верхней палубы, конечно, имела и функцию поддержки уже построенной крыши Ковчега. Если к тому же эта верхняя палуба доходила до бортов и как-то с ними соединялась, то вся конструкция делалась еще прочнее, так что отпадала необходимость промежуточного крепежа между ребрами, упоминаемого Хорнеллом в его описании обычной гуффы. Таким образом, наличие палубы, крыши и системы стоек и кают делала конструкцию Ковчега очень прочной.

Обмазка Ковчега битумом

Мы дошли до последнего этапа строительства Ковчега – герметизации всех его внешних поверхностей. Для этого они обмазываются битумом двух типов ( iṭṭû и kupru) как с внешней, так и с внутренней стороны, и в завершение покрываются слоем жира. Прежде чем обращаться к соответствующим строчкам Таблички Ковчега, посмотрим, что известно об этих двух видах битума и том, как они использовались.

Мы располагаем на этот счет двумя полезными источниками. Первый – статья Лееманса [Leemans 1960]; в ней анализируются таблички, в тексте которых говорится о гидроизоляции судов; выводы автора относятся к старовавилонскому периоду, т. е. к периоду создания Таблички Ковчега:

1. Битум iṭṭû более влажный и жидкий; битум kupru более густой и вязкий.

2. Битум iṭṭû после обработки в печи использовался в жидком виде для некоторых видов работ.

3. Для гидроизоляции судов использовалось гораздо больше битума kupru, чем битума iṭṭû.

4. Для гидроизоляции битум iṭṭû, мог подмешиваться к грубому битуму kupru для улучшения качества смеси.

5. Внешние поверхности судна и кают покрывали битумом iṭṭû, поверх слоя битума kupru.

Второй наш источник – недавняя работа Картера [Carter 2012], в которой анализируются фрагменты битумного покрытия древних судов. Битум в них никогда не был чистым, но всегда содержал органические и минеральные примеси, высокий процент которых наводит на мысль, что они добавлялись сознательно, может быть для того, чтобы сделать смесь более пластичной. Кроме того, имеются сведения об использовании в судостроении большого количества жидких масел [203]– неизвестно, для чего именно, хотя высказывается предположение, что ими пропитывались веревки и канаты.

Теперь посмотрим, что говорится о гидроизоляции в тексте Таблички Ковчега. Описываемый там процесс представляется вполне разумным в применении к судну обычного размера – лишь количества всех материалов увеличены в пропорции, нужной, чтобы обработать намного бо́льшие поверхности. Есть, однако, в этом описании существенные отличия от данных и выводов двух процитированных нами работ. Эта часть таблички сильно стерта, так что несколько строчек невозможно прочесть полностью; тем не менее на ней сохранилось достаточно информации для того, чтобы ясно представить себе всю последовательность операций по гидроизоляции судна, и в частности процесс подготовки битума.

5. Подсчет количества битума, требуемого для гидроизоляции ковчега

Здесь, как и на предыдущих этапах, к упоминаемым Атрахасисом 3600 мерам следует отнестись с полной серьезностью. Первым делом нам надо подсчитать нужное количество битума. В строках 1819 Атрахасис сообщает нам, что он отмерил битума- iṭṭû в один палец толщиной для внешних и внутренних поверхностей корпуса судна. Тут нам пригодится сделанный ранее подсчет площади этих поверхностей. Поскольку битум накладывался слоем одинаковой толщины с обеих сторон, достаточно взять полную площадь, помножить на два, а затем помножить на толщину слоя. Но ранее мы уже вычислили объем плетеного остова судна, исходя из того, что его толщина всюду равна одному пальцу ; он равен чуть более 4 šār. Следовательно, теперь надо лишь помножить этот объем на два, и мы получим нужный объем битума-iṭṭû, равный чуть более 8 šār. Именно такие расчеты выполнял писец в судостроительной конторе, а до того – в качестве школьных упражнений.

В строке 20 говорится, что внутренние каюты уже покрыты слоем битума-iṭṭû толщиной в один палец, так что наше внимание теперь целиком обращено на гидроизоляцию корпуса.

6. Загрузка в печи и приготовление битума

В строках 21–22 нам сообщается, что в печи загружается 8 šār биту ма-kupm, а затем заливается еще один šār битума-iṭṭû . Вместе это дает эти подсчитанные нами ранее 2 х 4 = 8 šār плюс «еще немного». Восемь šār составят слой в один палец с обеих сторон всех наружных поверхностей судна, а остающийся один šār нужен, чтобы дополнительно промазать тонким слоем корпус судна снаружи. Но как быть с тем фактом, что нам, по словам самого Атрахасиса, нужно целых 8 šār битума- iṭṭû для обмазки корпуса, а мы, наоборот, загрузили в печи преимущественно битум- kupru , и лишь в сравнительно небольшой пропорции битум- iṭṭû ?

Решение этого вопроса, возможно, содержится в следующих строках 23–25:

Битум на поверхность (букв. «ко мне») не поднялся,

5 пальцев сала я добавил,

Я приказал загрузить печи поровну…

В нашем понимании здесь описан процесс разделения смеси на фракции. Битум-kupru, вероятно, представлял собой необработанное сырье, загустевший или даже затвердевший битум с растительными и минеральными вкраплениями. При его нагревании над огнем в котле образовывался и поднимался наверх более жидкий и более чистый битум-iṭṭû , который можно было «снимать как сливки» и использовать для обмазки. А сало или иной жир добавлялись, чтобы твердый битум на дне не пригорел, – подобно тому как мы добавляем масла на сковороду, когда жарим что-то: жидкий жир равномерно передает тепло твердым фракциям. Указанные Атрахасисом пять пальцев сала – это, несомненно, совсем небольшое количество жира, и оно было распределено поровну между всеми печами.

7. Добавки к смеси?

И вот весь жидкий и чистый битум-iṭṭû , вытопленный из смеси и поднявшийся наверх в котлах, использован для обмазки корпуса Ковчега; в котлах печей осталась более тяжелая фракция битума-kupru вместе с исходными минеральными добавками. Предположительно, эта вязкая мастика наносилась затем на обрабатываемые битумом поверхности в качестве плотного верхнего слоя. Нечто похожее обнаружено при анализе фрагментов древних битумных покрытий, отличающихся очень высоким содержанием минеральных примесей, – возможно, свидетельствующем о том, что они добавлялись специально. Поскольку древесина тамариска повсеместно использовалась в качестве хороших дров, мы можем понять строки 26–27 «Древесину стволов тамариска… Я закончил…» следующим образом: в огонь добавили тамарисковых дров, чтобы поднять температуру в печах и расплавить оставшуюся густую фракцию биту ма-kupru, сделав ее пригодной для намазывания на борта судна.
