Михаил Барятинский - Плавающий танк ПТ-76. От Невы до Ганга и Суэцкого канала краткое содержание

Плавающий танк ПТ-76. От Невы до Ганга и Суэцкого канала - описание и краткое содержание, автор Михаил Барятинский, читайте бесплатно онлайн на сайте электронной библиотеки LibKing.Ru
Этот великолепный плавающий танк был создан для форсирования любых водных преград в ходе будущей Большой войны в Европе и рывка Советской Армии к Ла-Маншу. Однако воевать ему пришлось совсем на других берегах.
ПТ-76 отличились в дельте Ганга, где индийские плавающие танки умудрялись даже топить пакистанские канонерки (!), дрались против американской бронетехники во Вьетнаме, сражались в Анголе, Никарагуа, Индонезии. Но «звездным часом» для ПТ-76 стала Война Судного дня, когда трофейные плавающие танки, модернизированные израильтянами, переправились через Суэцкий канал, создав стратегический плацдарм, что стало переломным моментом боевых действий.
А в родной армии «поплавкам» (так прозвали ПТ-76 в войсках) довелось участвовать в подавлении Венгерского мятежа, вводе войск в Чехословакию, Афганской и обеих Чеченских войнах.
В этой книге вы найдете исчерпывающую информацию о полувековой службе и боевом применении лучшего плавающего танка. Коллекционное издание иллюстрировано сотнями эксклюзивных чертежей и фотографий.

Плавающий танк ПТ-76. От Невы до Ганга и Суэцкого канала - читать онлайн бесплатно ознакомительный отрывок

Плавающий танк ПТ-76. От Невы до Ганга и Суэцкого канала - читать книгу онлайн бесплатно (ознакомительный отрывок), автор Михаил Барятинский
Тёмная тема
Сбросить

Интервал:

Закладка:

Сделать

Остались опытными образцами еще две боевых машины, созданные в 1955 году на базе БТР-50П. Речь идет о зенитных самоходных установках ЗТПУ-2 и ЗТПУ-4 (иногда эти машины именуют БТР-50П2 и БТР-50П4). ЗТПУ-2, по сути, представляла собой БТР-50П, у которого в десантном отделении устанавливалась тумба в форме усеченного конуса, состоявшая из верхнего и нижнего кольцевых поясов, соединенных между собой четырьмя симметрично расположенными стойками. Нижний пояс тумбы болтами крепился к опорам, приваренным к днищу корпуса машины. К верхнему поясу приваривалось основание нижнего погона зенитной пулеметной установки. Для увеличения устойчивости тумбы при стрельбе ее передние стойки соединялись с верхним лобовым листом корпуса съемными распорками. Углы вертикального наведения двух пулеметов КПВТ составляли от -3°20′ до +91°. Механизмы наведения имели ручные приводы. Максимальная скорость наведения: по вертикали 37°20′ в секунду, по горизонту 46°30' в секунду. Для стрельбы по наземным целям использовался телескопический прицел ОП-1-14, по воздушным — коллиматорный ВП-4. Боекомплект 1280 патронов. Боевая скорострельность 484 выстр./мин. Установка обслуживалась одним наводчиком и двумя заряжающими.

ЗТПУ-2 обеспечивала эффективное ведение огня по воздушным целям, летящим со скоростью до 600 км/ч на высоте 500 — 1000 м. Горизонтальная дальность эффективного огня 2000 м. ЗТПУ-4 отличалась от ЗТПУ-2 главным образом числом пулеметов КПВТ, которых стало четыре. Это потребовало усиления постамента и увеличения боекомплекта. Эффективность огня повысилась, остальные характеристики остались практически теми же.

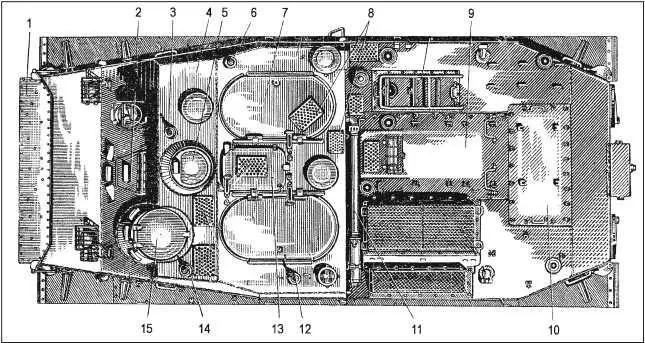

Схема КШМ БТР50ПУвид сверху 1 волноотражательный щит 2 крышка люка - фото 79

Схема КШМ БТР-50ПУ(вид сверху):

1 — волноотражательный щит; 2 — крышка люка механика-водителя; 3 — антенный ввод радиостанции Р-403БМ; 4 — крыша штабного отделения; 5 — вращающаяся башенка; 6 — антенный ввод радиостанций Р-112 и Р-113; 7 — крышка правого посадочного люка; 8 — подножки; 9 — съемный лист над двигателем; 10 — съемный лист над трансмиссионным отделением; 11 — телескопическая мачта; 12 — антенный ввод радиостанции Р-105; 13 — броневая крышка иллюминатора дневного света; 14 — антенный ввод радиостанции Р-105У; 15 — крышка люка командира.

С 1959 года началось серийное производство самой массовой модификации БТР-50ПК («объект 750ПК»). Основным отличием нового бронетранспортера от базовой версии стала крыша над десантным отделением с тремя люками для посадки и высадки десанта. Установка бронированных крыш была осуществлена на всех плавающих и неплавающих колесных и гусеничных бронетранспортерах по опыту событий в Венгрии в 1956 году. Отсутствие крыш на отечественных бронетранспортерах привело к ощутимым потерям в личном составе. Открытые сверху машины забрасывались из верхних окон зданий гранатами и бутылками с зажигательной смесью. Кроме того, плавающие бронетранспортеры с полностью закрытыми корпусами обладают лучшими характеристиками при плавании на волнении.

БТР-50ПК мог перевозить 20 солдат или до 2 т груза, но доставлять на себе технику и тяжелое вооружение он уже был не в состоянии.

В процессе серийного производства в конструкцию бронетранспортера вносились те же изменения, что и в базовый танк ПТ-76. Так, в конце 1950-х годов на БТР-50ПК начали устанавливать ночной прибор механика-водителя ТВН-2Б, радиостанцию Р-113, автоматическую углекислотную противопожарную установку и ТДА. С 1962 года бронетранспортеры БТР-50ПК стали выпускаться на базе танка ПТ-76Б и оснащались системой ПАЗ и УА ППО. Установка третьего топливного бака емкостью 140 л позволила повысить запас хода бронетранспортера на 150 км по сравнению с БТР-50П и БТР-50ПК ранних выпусков. С 1968 года пулемет СГМБ стал заменяться на ПКБ, а радиостанции Р-113 — на Р-123.

В 1958 году на базе БТР-50ПК была сконструирована командно-штабная машина БТР-50ПУ («объект 750К»), предназначавшаяся для обеспечения управления в танковых и мотострелковых частях и соединениях. Броневой корпус машины был разделен на три отделения: управления, штабное и моторно-трансмиссионное. Бортовые листы корпуса не имели обзорных лючков, а вентиляторы с них перенесли на крышу штабного отделения, задняя стенка которого выполнялась сплошной, без откидного листа. На ней в положении по-походному крепилась телескопическая мачта антенны.

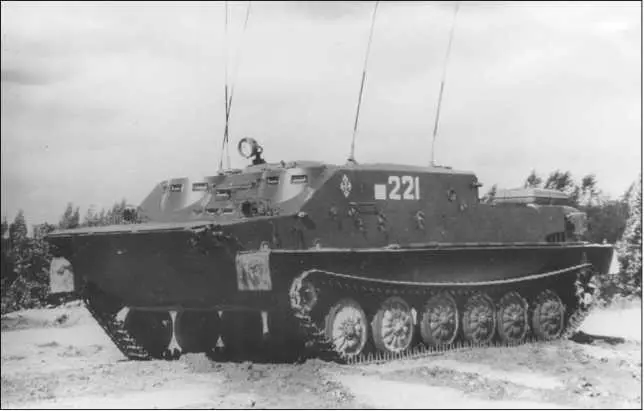

Командноштабная машина БТР50ПН На крыше штабного отделения находилась - фото 80

Командно-штабная машина БТР-50ПН.

На крыше штабного отделения находилась вращающаяся башенка для кругового обзора с прибором ТПКУ-2Б. За ней располагались два посадочных люка с откидными крышками и иллюминатор, также закрывавшийся броневой крышкой. Иллюминатор обеспечивал возможность работы в машине днем без искусственного освещения.

В отделении управления размещались три сиденья: командира части (соединения), механика-водителя и штурмана.

В штабном отделении машины находился узел связи, включавший в себя комплекс радио-, радиорелейных и проводных средств. В состав его входили радиостанции Р-112, Р-113, Р-105 или Р-105У, радиорелейная двухканальная телефонная станция Р-403БМ (полукомплект), радиоприемник Р-311, полевой телефонный коммутатор П-19ЗА на 10 номеров, 4 телефонных аппарата, 4 катушки с 600 м двухпроводного кабеля на каждой. Для внутренней связи между членами экипажа БТР-50ПУ использовались два комплекта переговорного устройства Р-120. На машине имелась и навигационная аппаратура — датчик курса (гирокурсоуказатель КМ-2), датчик пути ДП и курсопрокладчик КП-2М1. Для обеспечения работы радиостанций и навигационной аппаратуры машина оснащалась четырьмя аккумуляторными батареями 6-СТЭН-140М (вместо двух на БТР-50ПК), переносным зарядным бензоэлектрическим агрегатом АБ-1-П/30, пятью запасными аккумуляторными батареями 2-НКН-24 и различными вспомогательными электроприборами. КШМ БТР-50ПУ была оборудована фильтровентиляционной установкой, термодымовой аппаратурой, автоматической системой ППО и отопителем штабного отделения. В средней части штабного отделения устанавливался раздвижной стол для работы с картами. Вместимость КШМ — 9 человек.

Командно-штабная машина БТР-50ПУ впоследствии неоднократно модернизировалась, в основном за счет изменения состава оборудования, что привело к появлению в войсках машин БТР-50ПУМ и БТР-50ПУМ1. Последняя принята на вооружение в 1972 году.

Одновременно с БТР-50ПУ была создана командно-штабная машина БТР-50ПН («объект 905»), с несколько иным составом оборудования. Основными отличиями БТР-50ПН от БТР-50ПУ были: установка в правой части верхнего лобового листа корпуса неподвижной рубки штурмана; более удобное размещение ящиков с ЗИП и энергоагрегата снаружи машины; установка полевого телефонного коммутатора П-193М с тремя телефонными аппаратами ТАИ-43Р или ТА-57.
