ПТ-76 отличились в дельте Ганга, где индийские плавающие танки умудрялись даже топить пакистанские канонерки (!), дрались против американской бронетехники во Вьетнаме, сражались в Анголе, Никарагуа, Индонезии. Но «звездным часом» для ПТ-76 стала Война Судного дня, когда трофейные плавающие танки, модернизированные израильтянами, переправились через Суэцкий канал, создав стратегический плацдарм, что стало переломным моментом боевых действий.
А в родной армии «поплавкам» (так прозвали ПТ-76 в войсках) довелось участвовать в подавлении Венгерского мятежа, вводе войск в Чехословакию, Афганской и обеих Чеченских войнах.
В этой книге вы найдете исчерпывающую информацию о полувековой службе и боевом применении лучшего плавающего танка. Коллекционное издание иллюстрировано сотнями эксклюзивных чертежей и фотографий.
Плавающий танк ПТ-76. От Невы до Ганга и Суэцкого канала - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:

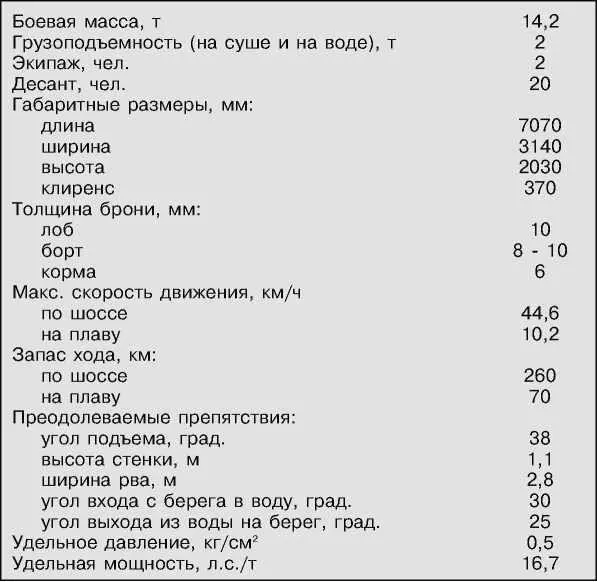

До 1968 года бронетранспортер комплектовался пулеметом СГМБ, который по-походному крепился на левом пиллерсе. По-боевому пулеметы СГМБ и ПКБ устанавливались на те же места без переделок.
Моторно-трансмиссионное отделение (в том числе двигатель и трансмиссия), ходовая часть (в том числе водоходный движитель) такие же, как у танка ПТ-76 или ПТ-76Б.
У бронетранспортера БТР-50П, в отличие от БТР-50ПК, нет крыши над десантным отделением, что позволяет транспортировать на нем артиллерийские системы или автомобили. Для этой цели на нем имеется погрузочное устройство, лебедка которого, балки и опорные стойки для установки артиллерийской системы или автомобиля размещены в десантном отделении. Тележки и складные аппарели находятся на крыше моторно-трансмиссионного отделения. В десантном отделении имеются три кронштейна для установки пулеметов десанта.
Для транспортировки на бронетранспортере БТР-50П можно разместить один из следующих видов вооружения с боеприпасами, имуществом и орудийным расчетом:
— три 82-мм безоткатных орудия Б-10, 24 выстрела к ним (в 6 штатных ящиках), возимый ЗИП (в 6 ящиках) и три орудийных расчета по четыре человека в каждом;
— три 82-мм миномета обр.1937 г., 120 мин к ним (в 12 штатных ящиках), возимый ЗИП (в трех сумках), три банника в сборе и три минометных расчета по четыре человека в каждом;
— одно 107-мм безоткатное орудие Б-11, выстрелы к нему (в штатных ящиках), возимый ЗИП и пять человек орудийного расчета;
— один 120-мм миномет, 32 мины (в 16 штатных ящиках), возимый ЗИП и минометный расчет из шести человек;
— одну 57-мм или 76-мм пушку, 25 выстрелов (в пяти штатных ящиках), возимый ЗИП и пять человек орудийного расчета;
— одну 85-мм пушку и два человека орудийного расчета.
Перечисленное вооружение размещается в десантном отделении бронетранспортера или над ним.
Кроме того, на БТР-50П можно погрузить для транспортировки легковой автомобиль высокой проходимости ГАЗ-69.

Зарубежные клоны ПТ-76
В середине 1950-х годов из Советского Союза в Китай было поставлено несколько партий легких плавающих танков ПТ-76. Вместе с машинами была передана и необходимая техническая документация, поэтому китайцы быстро освоили их производство и начали выпускать свою копию под обозначением Туре 60. После выпуска некоторого количества этих машин в Китае создали на их базе свой собственный танк Туре 63.
При проектировании новой машины специалисты китайской национальной корпорации NORINCO пошли по пути увеличения огневой мощи при помощи простого приема — установки в уже готовый корпус боевого отделения, заимствованного у другого легкого танка — Туре 62. Поэтому главным отличием новой машины стала полусферическая трехместная башня с 85-мм пушкой.

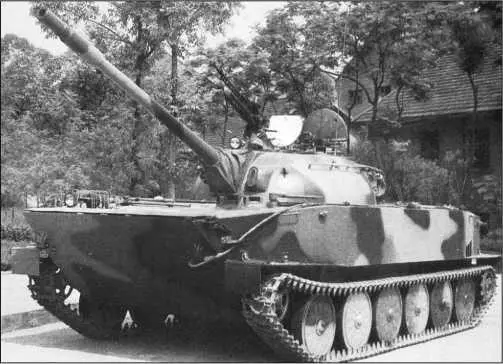

Легкий плавающий танк Туре 63-I.
Следует, однако, подчеркнуть, что заимствовалось именно боевое отделение, но не башня. Дело в том, что литая башня Туре 62 была слишком тяжела для плавающего танка. Китайцы нашли достаточно остроумное решение этой проблемы, изготовив сварную башню из тонкостенных штампованных элементов. Ее внутренние размеры были полностью идентичны внутренним размерам литой башни, что и позволило сохранить всю компоновку боевого отделения. В результате получился вполне удачный плавающий танк, успешно продолжавший линию ПТ-76 и способный бороться со всеми известными тогда типами легких бронецелей.
Корпус танка Туре 63 сварной, выполнен из катаных стальных броневых листов, почти полностью заимствован от танка Туре 60 (ПТ-76). Он имеет несколько большее водоизмещение за счет уменьшения длины бортовых бронелистов, расположенных под углом к продольной плоскости, что было продиктовано увеличившимся размером подбашенной коробки. Верхний и нижний лобовые листы также имеют другой угол наклона (верхний — больше, а нижний — меньше). По сравнению с Туре 60 несколько изменена бронезащита: толщины броневых листов корпуса составляют от 10 мм (борта, крыша, корма, днище) до 14 (нижняя лобовая деталь). Верхний лобовой лист, имеющий толщину 11 мм и угол наклона 80° к вертикали, дополнительно защищается волноотражающим щитком, укладывающимся на него при движении по суше. Справа на носу размещена сдвоенная фара.
Место механика-водителя с органами управления смещено к левому борту. Главная причина этого — сосредоточение части боекомплекта в правой передней части корпуса. Для наблюдения за дорогой водитель использует три призменных прибора, один из которых может заменяться на прибор ночного видения или перископ большой высоты при движении по воде.
Остальные члены экипажа размещены в башне: командир танка и наводчик — слева, а заряжающий — справа от пушки. В башне установлена 85-мм нарезная пушка с эжектором. С пушкой спарен 7,62-мм пулемет «59-Т» (копия советского СГМТ). На башне перед люком заряжающего смонтирован зенитный 12,7-мм пулемет «54» (ДШКМ), из которого также можно вести стрельбу и по наземным целям. Приводы наведения башни ручные и электрические, подъемный механизм пушки механический. Углы наведения в вертикальной плоскости составляют от -5° до +18°. Боекомплект танка насчитывает 47 унитарных выстрелов (бронебойных, кумулятивных, осколочно-фугасных, дымовых), 1000 7,62-мм патронов к спаренному и 500 12,7-мм патронов к зенитному пулеметам. Приборы прицеливания и наблюдения идентичны тем, что установлены на танке Туре 62, и включают телескопический прицел наводчика, два перископических прибора наводчика и заряжающего, а также обзорный прибор командира в командирской башенке. Какая-либо система управления огнем отсутствует, танк не имеет и ночных прицелов.

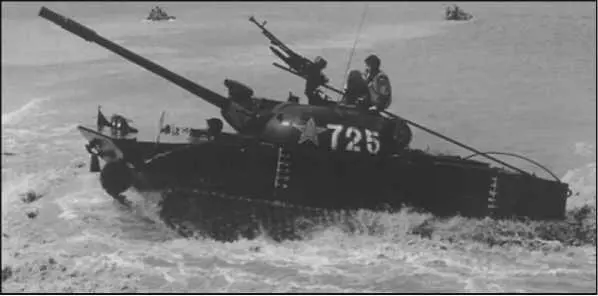

Легкий плавающий танк Туре 63–11.

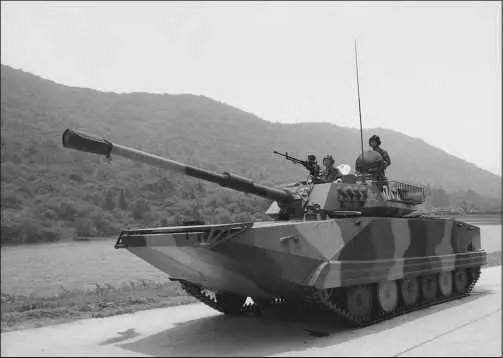

Легкий плавающий танк Type 63А.
В отличие от Туре 62, куполообразный колпак башенного вентилятора расположен на крыше не перед люком заряжающего, а в задней части между люками. При необходимости (во время преодоления водной преграды) на нем может крепиться воздухопитающая труба. Отличия от башни танка Туре 62 включают в себя еще и новую форму поручней, иное расположение антенного ввода и наличие фары на крыше справа.
