Лобовая часть корпуса отличается наличием верхнего лобового листа, в который слева вварено основание люка командира бронетранспортера с крышкой и тремя шахтами — в них размещены призменные приборы наблюдения ТНП-Б. Крышка люка снабжена стопором, фиксирующим ее в вертикальном положении. Для облегчения ее открывания и предупреждения травм при закрывании на крышке установлен торсион. В закрытом положении крышка люка изнутри запирается замком.

В средней части верхнего лобового листа расположен люк механика-водителя с крышкой, в которой находится призменный прибор наблюдения ТНП-Б, используемый при движении на плаву с поднятым волноотражательным щитом. С целью защиты экипажа от свинцовых брызг, отлетающих от пуль, люк имеет ограждение, приваренное снаружи по его периметру. Внутри, вдоль нижнего края люка, прикреплена легкосъемная предохранительная подушка для предупреждения травмирования лица механика-водителя при вождении по-походному с открытым люком.

Ниже люка механика-водителя размещены три прибора наблюдения ТНП-Б. Ночной прибор наблюдения механика-водителя ТВН-2Б ставится на место ТНП-Б в крышке люка или на место центрального — в лобовом листе.

Справа от люка механика-водителя в верхнем лобовом листе сделан вырез, куда устанавливается прибор наблюдения МК-4 командира десанта. В ночное время он заменяется на монокулярный прибор ночного видения ТКН-1Б или ТКН-1БС. ИК-осветитель ОУ-3 крепится при этом на его броневом ограждении.

По сравнению с танком у бронетранспортера увеличена высота верхних бортовых листов, образующих боковые стенки десантного отделения. На левом верхнем бортовом листе смонтирован поворотный броневой стакан антенного ввода. В правый верхний бортовой лист вварен кожух приточного вентилятора. В обоих этих листах имеются по два обзорных лючка, которые могут использоваться для стрельбы из личного оружия.

В задней стенке десантного отделения есть откидывающийся лист, в котором имеется лючок для стрельбы из личного оружия. На этой стенке справа приварен броневой кожух вытяжного вентилятора, предназначенный для отсоса загрязненного воздуха из десантного отделения и включающийся совместно с приточным вентилятором только на стоянке бронетранспортера при неработающем двигателе и закрытых люках.

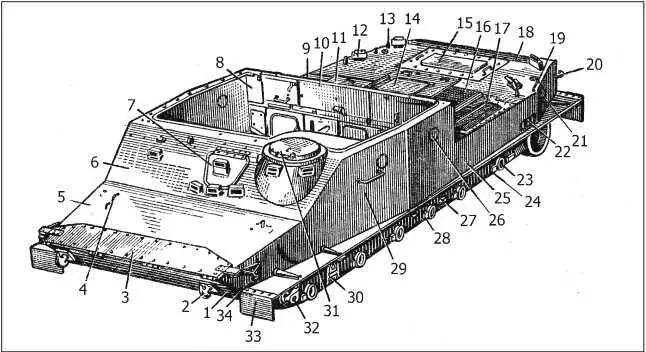

Корпус бронетранспортера БТР-50П:

1 — нижний наклонный лист; 2, 20 и 34 — буксирные крюки; 3 — волноотражательный щит; 4 — бонки крепления ограждения фар; 5 — средний наклонный лист; 6 — верхний наклонный лист; 7 — крышка люка механика-водителя; 8 — лист задней стенки.

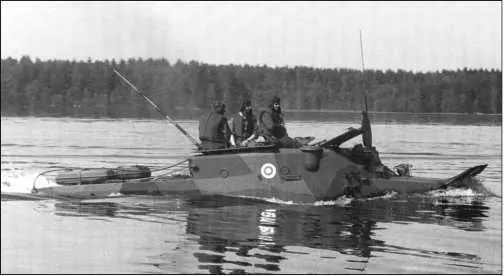

БТР-50ПК на плаву.

Крыша над десантным отделением состоит из сваренных между собой броневых листов и имеет два люка, закрывающихся крышками и предназначенных для входа и выхода десанта и погрузки имущества. Крышка переднего люка может фиксироваться в вертикальном положении. В ней имеется лючок для стрельбы из личного оружия при открытом люке. Задний люк закрывается двумя крышками.

С 1962 года на крыше десантного отделения за люком командира под броневым колпаком устанавливается нагнетатель, такой же, как в системе ПАЗ танка ПТ-76Б. С этого же времени был введен индивидуальный забор воздуха в двигатель через входной патрубок, находящийся в левом заднем углу крыши десантного отделения.

На корме бронетранспортера есть крюк для буксировки артсистем: 57-, 76- и 85-мм пушек.

Отделение управления расположено в носовой части корпуса. В отличие от танка, в нем, кроме сиденья механика-водителя, размещены еще два сиденья: командира бронетранспортера и командира десанта. Сиденье командира бронетранспортера установлено у левого борта. Его можно регулировать по высоте и переворачивать мягкой подушкой вниз. В этом случае командир может ехать стоя в открытом люке. Он становится ногами на тыльную сторону сиденья, к которой прикреплен резиновый коврик. Сиденье командира десанта размещено справа от сиденья механика-водителя.

Рабочее положение погрузочного устройства бронетранспортера:

1 — рычаги управления лебедкой; 2 и 12 — продольные балки; 3 — поперечная балка; 4 — лебедка; 5 и 9 — ролики; 6 — настил; 7 и 11 — аппарели; 8 — ролик блока; 10 — вспомогательная тележка; 13 — боковая растяжка; 14 — опорная стойка.

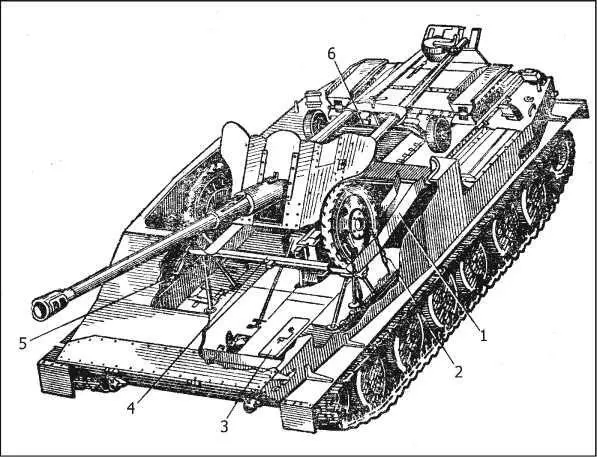

Установка пушки, погруженной на бронетранспортер:

1 — продольная балка; 2 и 5 — растяжки с талрепами; 3 — ящик для укладки рычагов управления лебедкой; 4 — поперечная балка; 6 — вспомогательная тележка.

На нижнем лобовом листе находятся коробки для укладки боекомплекта пулемета, ЗИП радиостанции и часть ЗИПа машины. Отделение управления освещается двумя плафонами. В остальном оно оборудовано так же, как отделение управления танка ПТ-76Б.

Десантное отделение занимает среднюю часть корпуса машины. Вдоль этого отделения установлены пять сидений. Средние сиденья — съемные: их стойки вставлены во втулки, приваренные к планкам и ребрам жесткости днища. Боковые сиденья расположены на надгусеничных полках корпуса, и их подушки крепятся к ним ремнями. В передней части десантного отделения находится деревянный укладочный ящик для ночного прибора механика-водителя. На левом борту около моторной перегородки размещен аппарат ТПУ А-3, от которого шнур с нагрудным переключателем выведен наружу через отверстие в задней стенке десантного отделения. Этот аппарат служит для связи командира десанта с командиром и механиком-водителем бронетранспортера при нахождении десанта снаружи машины.

На правом переднем пиллерсе размещен по-походному пулемет ПКБ в чехле. По-боевому пулемет вместе с турельной установкой крепится к одному из двух кронштейнов: или к переднему, или к заднему. Кронштейны одинаковы по конструкции и монтируются: передний — на П-образной балке крыши десантного отделения, задний — на откидывающемся листе задней стенки. Турельная установка обеспечивает стрельбу по курсу в секторе 113° и на корму в секторе 93°. Боекомплект пулемета состоит из 1250 патронов.

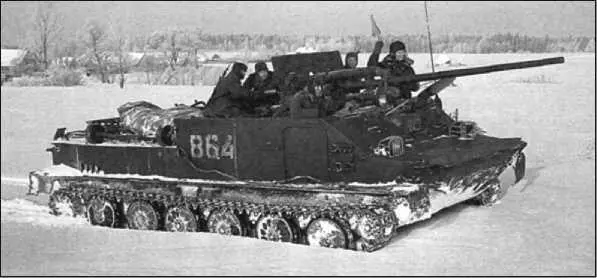

Бронетранспортер БТР-50П с установленной на нем 57-мм противотанковой пушкой ЗИС-2.
