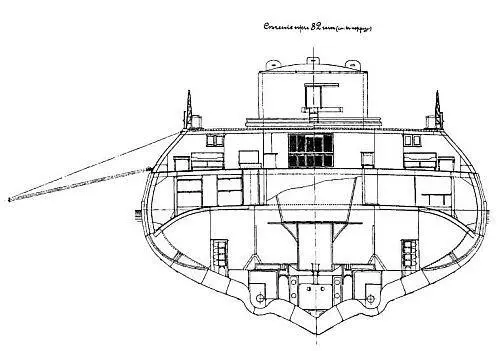

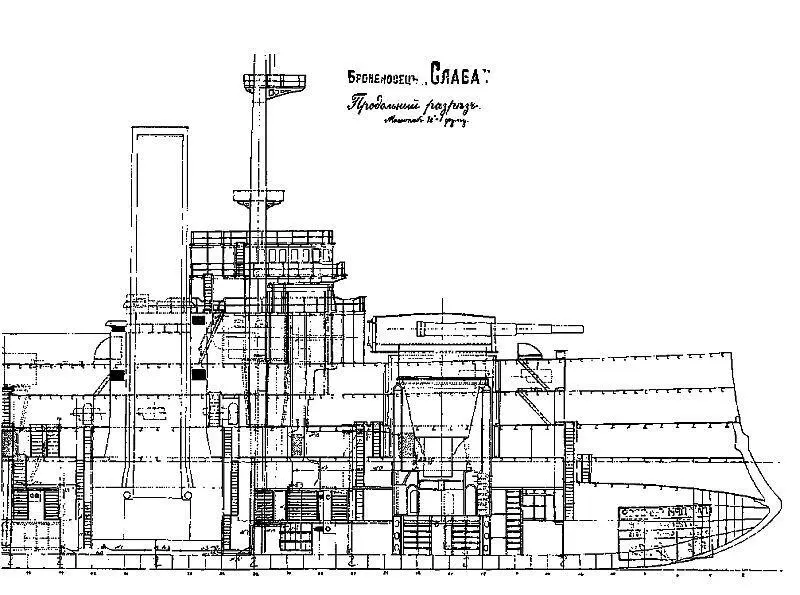

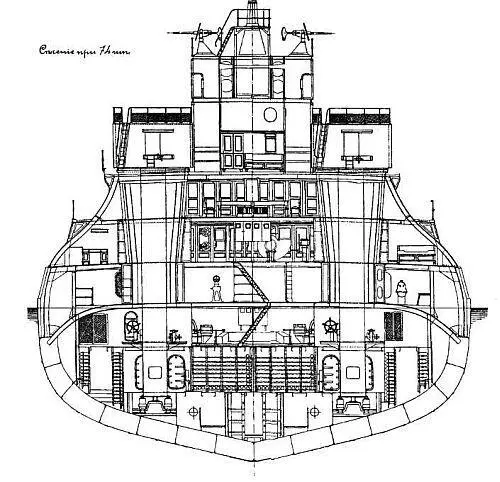

Нижняя и верхняя палубы настилались по бимсам из швеллера 203×76 мм, средняя — 305×76 мм (12×76″), причём нижний пояс швеллера подкреплялся равнобоким угольником, полубак — 178×70 мм (покрыт стальными листами настилки толщиной 5,6 мм). Наружный борт за бортовым поясом подкреплялся от нижнего шельфа до средней палубы стойками швеллерного профиля 305×76 мм, выше, между средней и верхней, и далее, до полубака, — швеллером 203×76 мм. Бортовой коридор за бронёй подкреплялся вертикальными стойками 178×70 мм.

Особенностью архитектуры корпуса серии «Бородино», воспринятой в соответствии с французской школой «Цесаревича», был высокий (2,30 м) фальшборт спардека. В нижней части он имел ширину 2,17 м, вверху 1,09 м; в просторных объёмах фальшборта хранились, установленные там ступенями в три ряда, свёрнутые матросские койки.

Двойное дно простиралось от 13 до 87 шп. Всего в корпусе (междудонном пространстве, трюме и между палуб) имелось 167 водонепроницаемых отделений.

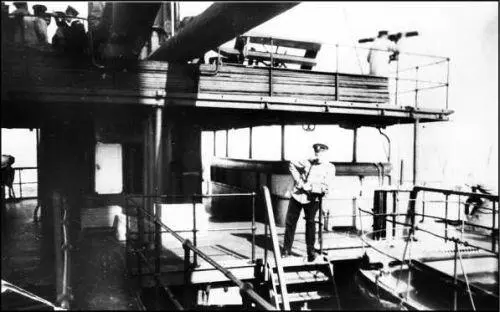

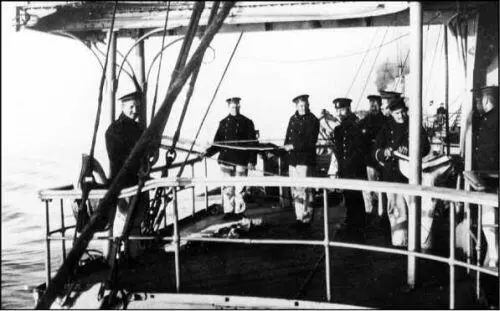

На мостиках «Славы» — работа у дальномера, действия сигнальной вахты (внизу)

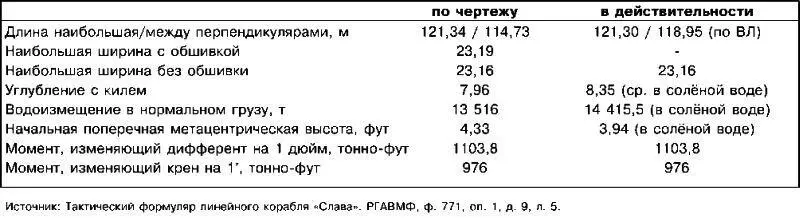

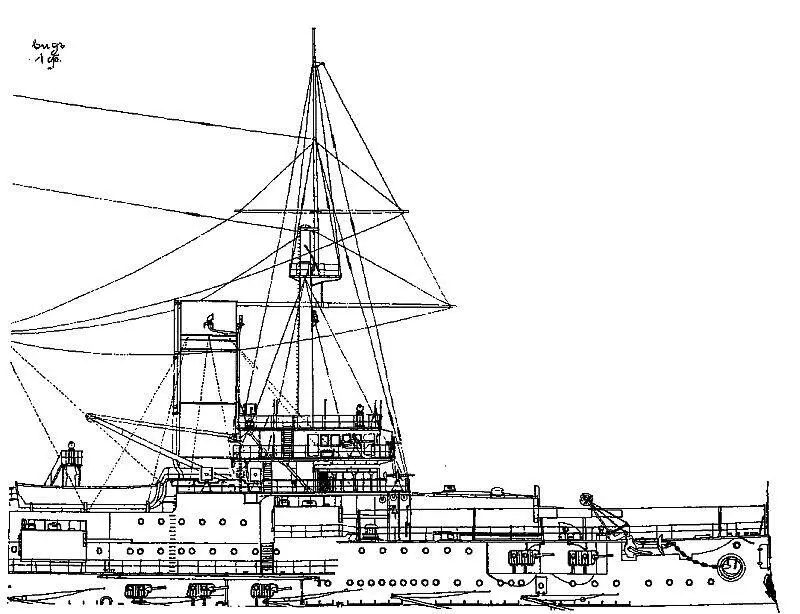

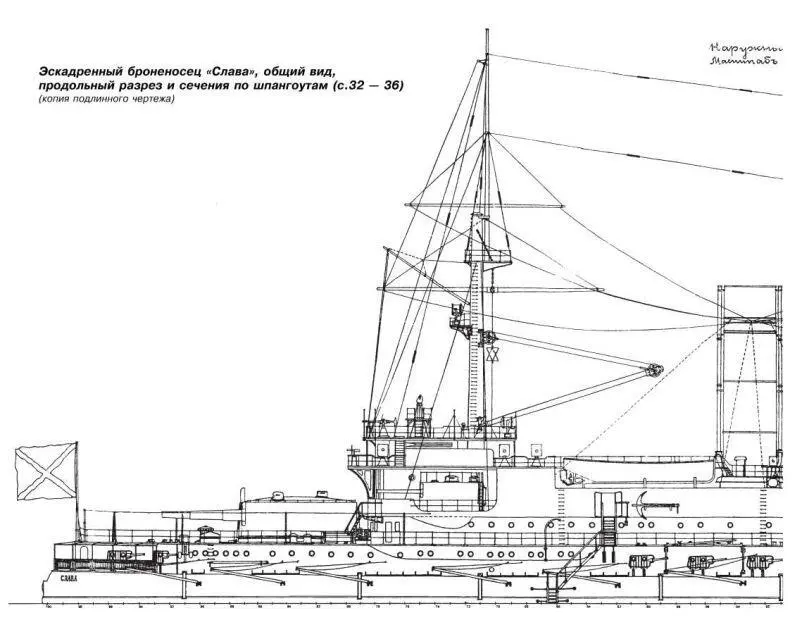

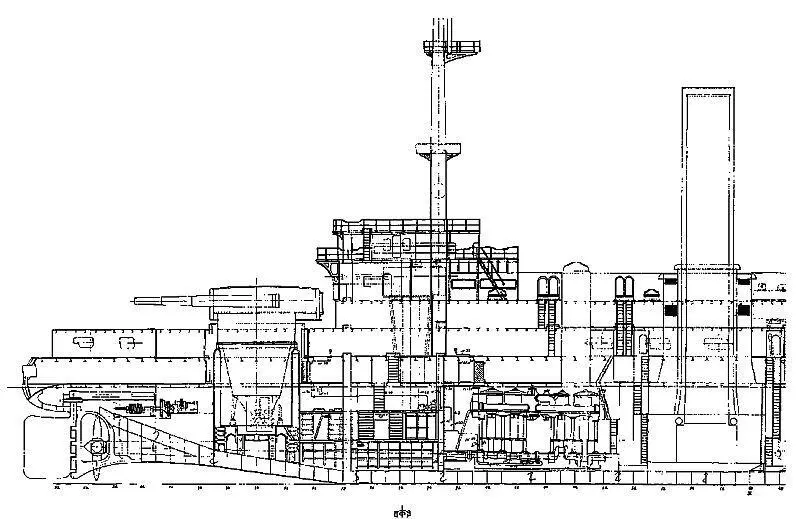

Главные размерения и элементы

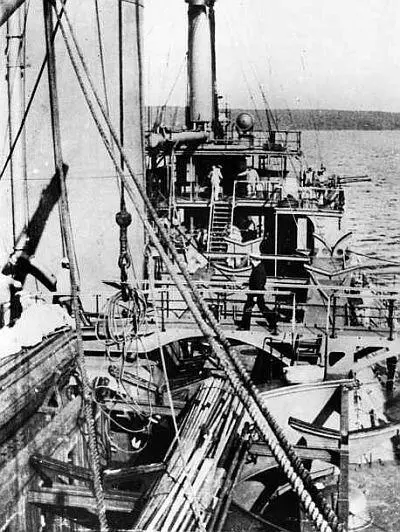

Вид на шканцы «Славы»

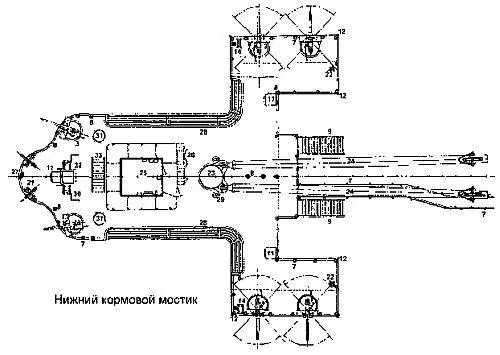

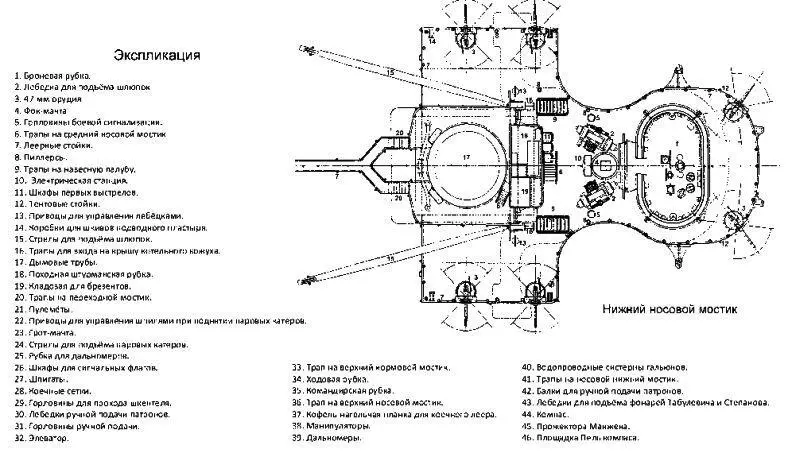

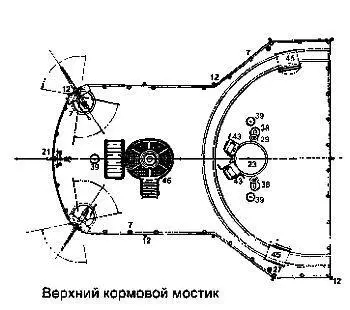

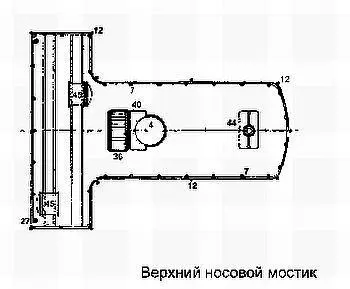

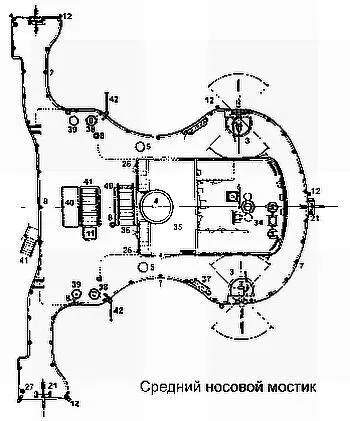

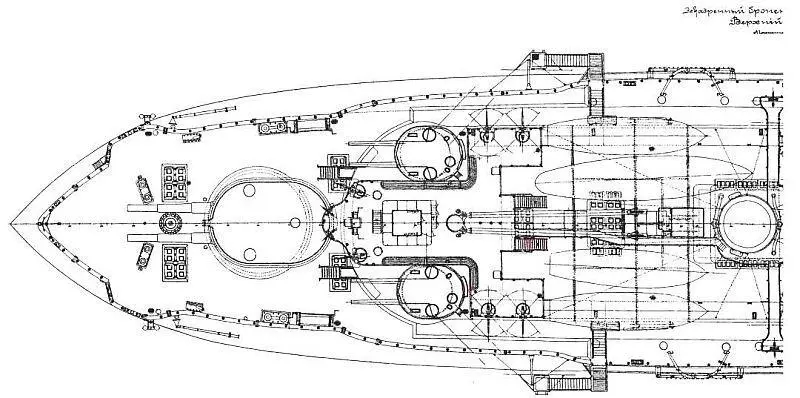

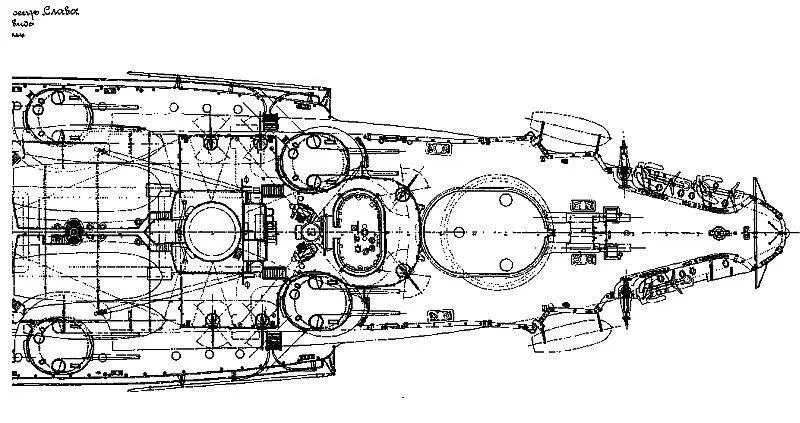

Планы мостиков (копия подлинного чертежа)

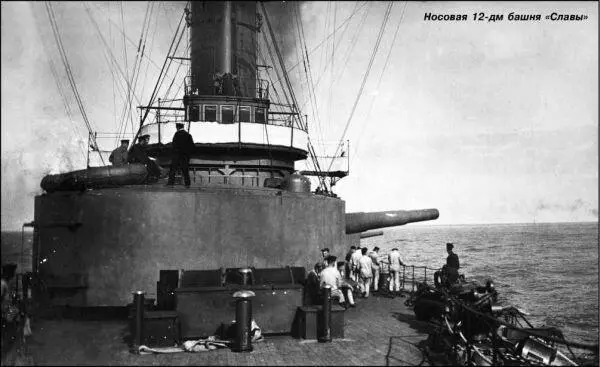

Корабль вступил в строй в 1905 г. с артиллерией, идентичной по составу всем единицам серии «Бородино». Четыре его 12-дюймовых 42,75-тонных орудия в 40 калибров длиной размещались в двух концевых башнях на шп. 20/21 и 84. Высота осей носовых и кормовых орудий над ватерлинией в нормальном грузу составляла соответственно 9,02 и 6,45 м. Двухорудийные установки, спроектированные и изготовленные петербургским Металлическим заводом, относились к типу, применённому, помимо «Славы», также на «Бородино» и «Орле» (12″ установки «Александра III» и «Суворова» проектировались и изготавливались Путиловским заводом).

Договор на изготовление 12-дм установок для «броненосца № 8» был заключён 19 июня 1899 г. начальником ГУКиС Верховским с «Компанией СПб Металлического завода» на следующих условиях. Общий вес установок с бронёй башни и броневых дверей (254 мм), крыши (51 мм), подачной трубы (229–178 — 104 мм), броневой подшивкой шельфа (76 мм), рубашки башни (2 слоя по полдюйма каждый), рубашки брони барбета (16 мм), рубашкой и бимсов крыши башни (13 мм), бимсами, броневыми болтами, рубками башенных командиров и наводчиков, лазами, входами и всеми приводами, но без орудий, подкреплений установок (относящихся к корпусу), без приспособлений для подачи снарядов и зарядов из стеллажей к установкам по контракту не должен был превышать для носовой установки 615 т и для кормовой 563 т. Стоимость их «с принадлежностью и запасными частями», включая сборку на борту, определялась в 537 тыс. руб.

Конкретный срок сдачи не оговаривался, поскольку это напрямую зависело от времени спуска корабля на воду, которое на тот момент также не фиксировалось (до начала стапельных работ оставалось более 3 лет). Но ПМЗ обязывался «употребить все средства для изготовления установок не позднее 18 месяцев со дня получения чертежей судна с проставленными на них размерами расстояний между палубами». [59] РГАВМФ, ф. 427, оп. 1, д. 518, л. 12. Обязательной указывалась сборка одной из башен на заводе для приёмки её МТК. Поставка орудий оставалась за Морским ведомством (ОСЗ) и должна была состояться не позднее, чем за два месяца до окончания установок на заводе. На сборку башен на корабле (со дня уведомления) отводилось 6 месяцев, ещё 15 дней — на регулировку механизмов и испытание установок действием (5 дней без орудий, 10 — с орудиями). [60] Там же, л. 13. Минимальная суммарная продолжительность изготовления обеих установок с монтажом их на корабле и регулировкой, при отсутствии каких-либо задержек от «строения», должна была составить 24,5 месяца.

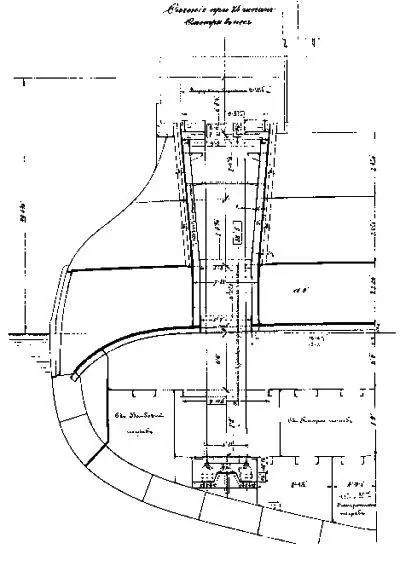

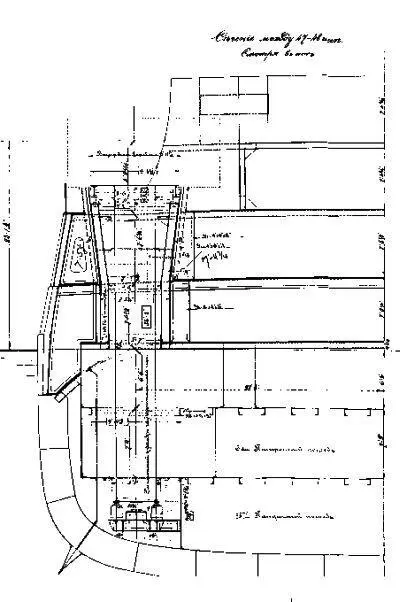

По конструкции установки состояли из вращающегося стола овальной формы, скреплённого продольными и поперечными балками, к которому снизу приклёпывалась цилиндро-коническая подачная труба с направляющими для зарядников. В верхней части центральной трубы к ней крепился погон горизонтальных катков, а к нижней — съёмные упоры для штоков гидравлических домкратов.

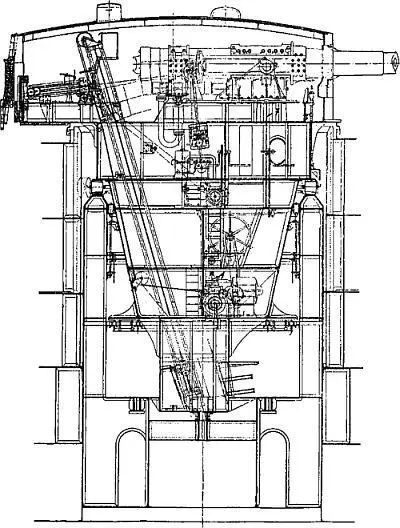

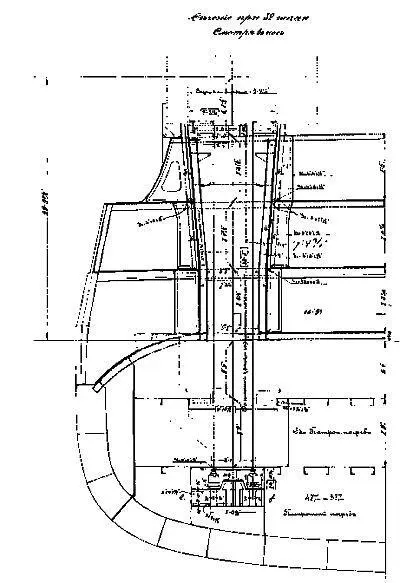

Продольный разрез 12-дм башни «Славы» (копия подлинного чертежа)

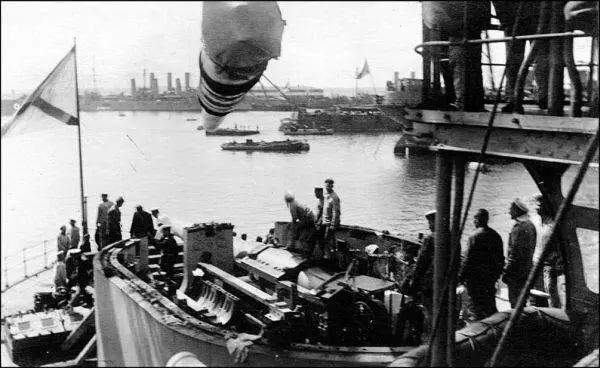

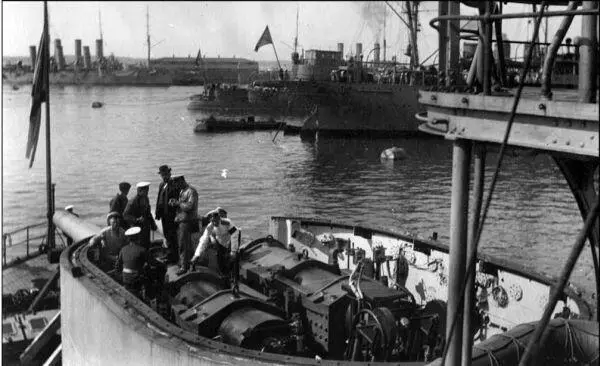

Замена 12-дм орудий на «Славе» (Кронштадт, октябрь 1909 г.). На фото запечатлены два момента установки нового орудия ОСЗ МА № 78 в кормовую башню линкора.

Боевое отделение овальной в плане формы имело размеры 9,65 х 6,61 м (31 \'8″ х 21\'8 3/8″) (без учёта габаритов броневой двери), высоту по вертикальным плитам 2,74 м (9 фут), наибольшую (по верху брони командирского колпака) 3,70 м (12\'1,5″). На вращающемся столе были установлены кронштейны литой стали для цапф качающихся рам. Станки 12″ орудий в общем по типу повторяли удачные станки гидравлических установок «Трёх Святителей» и трёх кораблей серии «Петропавловск». Вертикальное наведение орудий (диапазон углов наведения +15 -5°) производилось от электропривода (два двигателя в 100 В мощностью по 4 л.с.), а также вручную посредством двух подъёмных винтовых секторов у каждого станка. Было предусмотрено устройство одновременного наведения обоих стволов от одного привода на залп. В 1913 г. вертикальное наведение было усовершенствовано применением регуляторов скорости наводки конструкции американского изобретателя Дженни (Janney), позволявших производить перемещение орудия в основном диапазоне угла с повышенной скоростью, плавно уменьшая её до нуля при приближении к границе угла наведения. Дальность ведения огня на наибольшем угле возвышения 15° составляла 80 кб.
