2. Рубашка броневых труб.

3. Все переборки и укрепления палуб в местах вырезов для центральных труб башен.

4. Основания под домкраты и подушки креплений по-походному.

5. Крепление палуб для оснований нижних штыров.

6. Переговорные трубы или специальные телеграфы и телефоны для переговоров из башен. [63] Там же, л. 3. об.

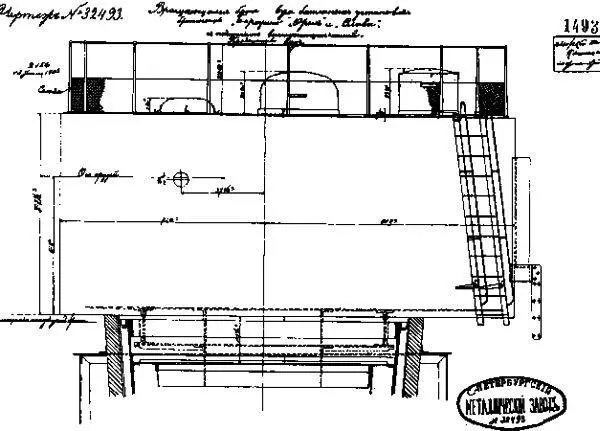

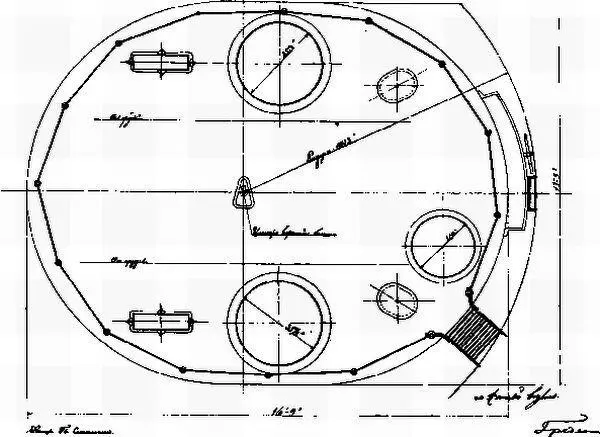

Общий вид 6-дм башни (копия подлинного чертежа)

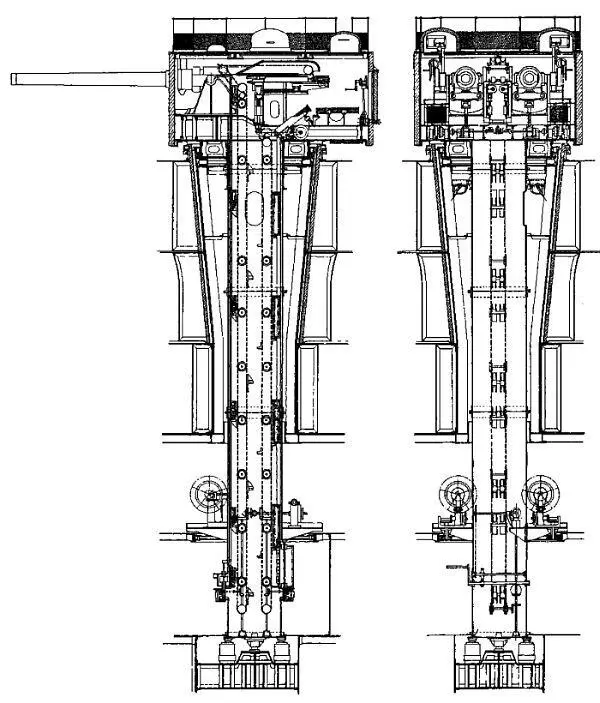

Продольный и поперечный разрезы 6-дм башни (копия подлинного чертежа)

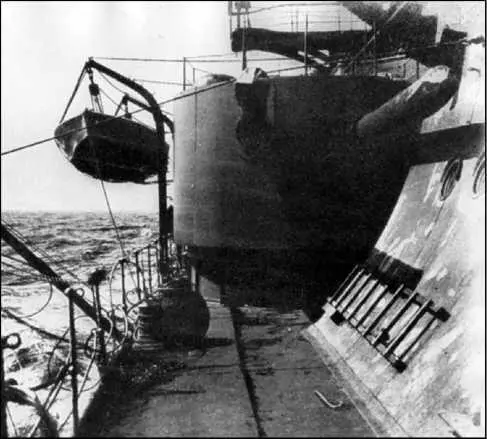

Средняя 6-дм башня правого борта

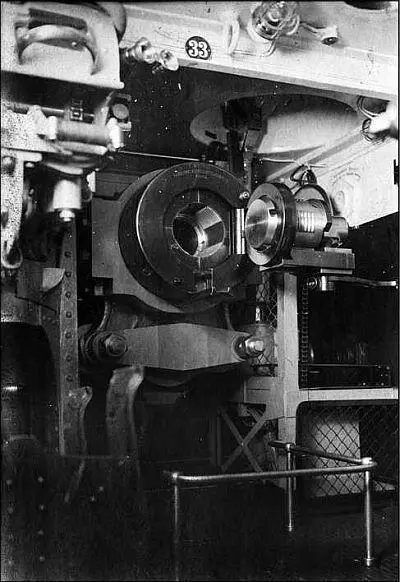

Фрагмент интерьера кормовой 6-дм башни правого борта. В центре — казённая часть 6-дм/45 орудия № 453 (судовой номер 33) с откинутым затвором. Хорошо просматривается также площадка наводчика.

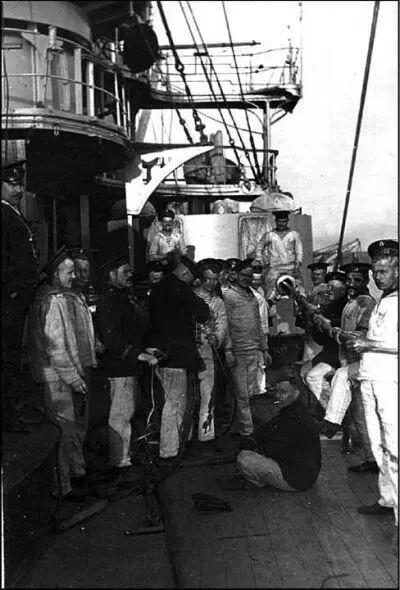

Обслуживание 6-дм орудия левой носовой башни правого борта (нанесение смазки после банения). На палубе виден трос, с помощью которого проводилось машинное банение

Цена на изготавливаемые Металлическим заводом башенные установки «с машинами, приводами, приспособлениями для прицеливания, прицелами и мушками, принадлежностями, инструментами, запасными частями, шельфом и рубашкой из двух листов (толщиной 3/8 дм каждый) для вертикальной защиты, кронштейнами, бимсами и 1/2 дм рубашкой под куполообразной крышей установки, рубками для прикрытия башенных командиров и комендоров, приспособлением для крепления по-походному башен и орудий, со сборкой установок на броненосце», определялась в 632 тыс. руб. [64] РГАВМФ, ф. 427, оп. 1, д. 518, л. 2, Всеподданнейший отчёт по Морскому министерству за 1897–1900 гг. С. 104. Создавая свой проект 6″ башни, завод особое внимание уделил конструкции станка орудия, поскольку к тому времени уже выявились недостатки существующих палубных станков Канэ. Переконструируя станок, ПМЗ приблизил центр тяжести откатывающихся частей к оси орудия, компрессор, как и в станке Канэ, откатывался вместе с орудием, но два пружинных накатника, располагавшихся по бокам станка, были неподвижны. 6-дюймовые башенные станки «Бородино», «Орла» и «Славы» (а также идентичные им станки также ПМЗ крейсеров «Богатырь», «Олег», «Кагул» и «Очаков») впоследствии послужили основой для проекта палубных станков Металлического завода на центральном штыре. И вертикальное наведение (+20 -5°), и горизонтальное производилось как от электропривода, так и вручную. 6″ орудия в 45 калибров имели раздельно-гильзовое заряжание; подача боезапаса из погребов осуществлялась нориями (бесконечная цепь Галля с ковшами для элементов боезапаса) — снарядной (под дульной частью пушек) и зарядной (под казённой частью). Нории для снарядов и патронов общими приводами были связаны между собой так, что подача снарядов и патронов в башню производилась одновременно. Загрузка ковшей норий в погребах производилась: снарядов — храпами, гильз — вручную. Поданные в боевое отделение башни снаряды из ковшей опрокидывались на качающиеся лотки, откуда по неподвижным желобам протаскивались в откидные желоба для досылания в камору орудия. Досылание производилось ручным прибойником в пределах угла заряжания +3–3°. В службе сектора обстрела носовых 6″ башен «Славы» левого и правого борта составляли соответственно 138 и 140° (по проекту 135°), кормовых — 125 и 135° (по проекту 135°), средних — 145 и 153° (по проекту 176°). [65] РГАВМФ, ф. 771, оп. 1, д. 9, л. 46 об.

Спуск водолаза у борта «Славы». Хорошо просматривается устройство ставень батареи 75-мм орудий по правому борту

В соответствии с исходным проектом противоминная артиллерия «Славы» подразделялась на два калибра — 75-мм/50 орудия располагались за бронёй в трёх казематах (носовом, среднем и кормовом), 47мм пушки были установлены открыто на носовых и кормовых мостиках. Из 20 75-мм орудий системы Канэ на палубных станках ОСЗ (на боковом штыре, конструкции А. П. Меллера) по 4 находилось в казематах в оконечностях и 12 — в единой батарее под верхней палубой в средней части корабля (шп. 31/32 — 63). В концевых группах орудия противоположных бортов разделялись продольными 25-мм противоосколочными переборками; в средней — поначалу располагались в пределах единого пространства, отделяясь друг от друга по бортам лишь короткими 3-метровыми траверзами. Проектную живучесть 75-мм орудий батареи можно признать, таким образом, невысокой — разрыв крупнокалиберного снаряда в ней мог привести к серьёзным разрушениям в системе воздуховодов машинно-котельных отделений и дымоходов, а также крупным потерям в личном составе расчётов орудий. На «Славе» зимой 1904/05 г. за орудиями батареи были установлены продольные переборки в 5 мм (3/16″). Эта мера, правда, имела целью в первую очередь совершенствование непотопляемости — подобная тонкая преграда не могла удержать сколько-нибудь крупных осколков пробившего наружную броню снаряда.

Салют из 47-мм орудий правого борта

Углы вертикального наведения большинства 20 75-мм орудий несколько различались между собой и варьировались в пределах от +20,5° до —14,2° (при проектных +20° -15°). Высота осей 75-мм орудий над ватерлинией (согласно тактическому формуляру) составляла: для носовой группы — 5,72 м, средней — 2,89 м и кормовой — 3,20 м. Неудивительно, что подобные характеристики, в первую очередь для орудий средней и кормовой батарей, не вызвали одобрения плавсостава. При обсуждении вопроса о включении достраивающейся «Славы» в состав будущего подкрепления уходящей 2-й эскадре инициатором перераспределения её 75-мм орудий выступил командующий уходящим флотом контр-адмирал З. П. Рожественский. Летом 1904 г. он возбудил вопрос о ликвидации на корабле средней батареи и переносе 12 75-мм орудий из неё на мостики, на места 47-мм пушек. Однако эта инициатива не получила развития, поскольку при докладе вопроса генерал-адмиралу Алексею Александровичу великий князь распорядился «батарею 75-мм [орудий] оставить без всяких изменений там, где она находится».
