Между тем ряд проблем продолжал иметь место: по-прежнему подводили рефрижераторы. Старший механик доносил, что к началу кампании 1906 г. «ни новый рефрижератор, ни старый, переделанный на паровой, не могут быть установлены на судно». В июне 1906 г. имелось решение об изготовлении для «Славы» новых рефрижераторов. Линкор готовился в заграничное плавание, а рефрижераторы оставались прежние, и не удавалось добиться, чтобы в камере льда температура опускалась ниже +6–8 °C. В конце концов командование корабля, заручившись письменным обязательством кронштадтского начальства в том, что по возвращении из плавания на «Славу» будут установлены «две сильных холодильных машины» с крейсера «Россия» (вставшего в долгий ремонт на Балтийском заводе по возвращении с Дальнего Востока), не стало поднимать большого шума, и линкор ушёл в поход со своими слабыми рефрижераторами.

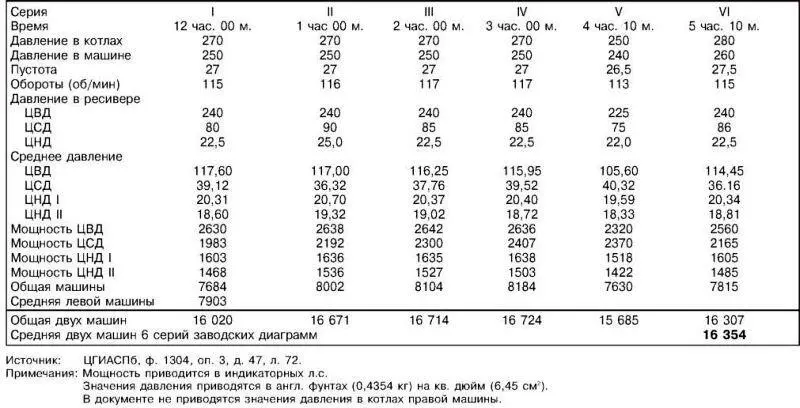

«Слава». Результаты испытаний главных машин 31 мая 1905 г. Левая машина

Хорошее качество главных механизмов «Славы» не вызывало нареканий весь первый год службы корабля и прошло должную проверку во время первого большого океанского плавания 1906–1907 гг. Вот как отзывался о них старший судовой механик линкора в письме от 16 ноября 1906 г., повествуя о переходе из Бреста в Виго: «В течение 8 с половиной часов при большой попутной волне, с некоторыми перебоями в машинах мы имели эскадренный средний ход 16 узлов, 98 оборотов, хотя бывало временами и 107–105… Уголь отличный кардифский, никаких недоразумений за всё время не было, могли бы ещё прибавить ходу, но я радовался, что не прибавляли… Дымили меньше, чем „Цесаревич“ и „Богатырь“, пар никогда не травили, чего нельзя сказать про „Цесаревич“ и особенно про „Богатырь“».

Изо всей пятёрки «Бородино» — это уже отмечалось выше — «Слава» в наибольшей степени была именно «серийным» кораблём и в большинстве конструктивных решений и крупных узлов, за исключением разве что башенных установок, повторяла предшествующий «Князь Суворов». Тем не менее, согласно принятым в то время порядкам, технический проект «Славы» должен был быть представлен необходимым комплектом чертежей. О времени их составления можно судить из письма начальника Балтийского завода от 11 июля 1900 г. в ГУКиС, где он уведомлял, что «общие чертежи броненосца № 8 будут представлены Балтийским заводом в МТК на будущей неделе». [57] РГАВМФ, ф. 427, оп. 1, д. 518, л. 38. Таким образом, общий проект «Славы» был готов спустя полгода после выдачи заводу наряда на её постройку, за 9 месяцев до зачисления корабля в списки флота и за 26 месяцев до начала стапельных работ.

По типу взаиморасположения основных связей корпуса, как и все линкоры серии «Бородино», «броненосец № 8» несколько отличался от большинства прежних русских тяжёлых артиллерийских кораблей, набор которых выполнялся по традиционной английской бракетной (клетчатой) системе Э. Рида, где неразрезными являлись основные продольные связи — киль и стрингеры, и именуемой поэтому продольно-клетчатой. Вся пятёрка воспроизводила систему набора исходного образца — «Цесаревича», предложенную незадолго до этого французским инженером А. Кронье: вертикальный киль, скуловой стрингер и шельф выполнялись непрерывными, а непроницаемые шпангоуты в каждой ветви состояли из двух частей (киль-стрингер и стрингер-шельф). Прочие 8 днищевых стрингеров (по 4 с борта) выполнялись из участков, представлявших собой единое целое только в пределах от одного непроницаемого шпангоута до другого, бортовые стрингера выше скулового представляли собой отдельные куски, вставленные между шпангоутами (интеркостели). Подобная конструкция лучше отвечала задаче поддержания огромного веса, приходящегося на борт (два полных бортовых пояса, 6″ башни, 75-мм батарея и её броня), и более оптимально обеспечивала крепость последнего.

Корпус «Славы» набирался из 100 шпангоутов со шпацией 1200 мм (наследие метрической системы «Цесаревича»). Шпангоутные рамки и интеркостели выполнялись из листовой стали толщиной 9,5 мм (3/8″) с обделочным угольником 89×89 мм (водонепроницаемые шпангоуты) и 76×76 мм (проницаемые, или флорные). Стальные фор— и ахтерштевни, а также кронштейны гребных валов и рулевая рама отливались по моделям «Князя Суворова» и имели вес соответственно 11,43, 17,72, 25,47 и 16,0 т.

Испытание их производилось «падением из положения в 45° на твёрдо утрамбованный грунт». [58] РГАВМФ, ф. 421, оп. 1, д. 1448, л. 125.

Толщина наружной обшивки борта на миделе составляла 15 мм (19/32″), внутренней — 9,5 мм (3/8″); днища — соответственно 17,5 и 11 мм (11/16 и 7/16″). Высота междудонного пространства равнялась 1,00 м. По типу скрепления поясьев обшивки между собой «Князь Суворов» и «Слава» отличались от первых трёх кораблей серии и были схожи с «Цесаревичем» — ко времени начала изготовления обшивки первого из них на Балтийский завод были доставлены из Франции станки для выполнения высадок в кромках листов наружной обшивки. Бортовая обшивка полубака и фальшборта спардека выполнялась из стальных листов толщиной 5,6 мм (7/32″). К наружной обшивке по линии V стрингера через 2 угольника приклёпывались скуловые кили высотой 1 м.

Главные поперечные водонепроницаемые переборки, простиравшиеся от борта до борта, а по высоте — от днища до нижней палубы, располагались на шп. 5, 13 (до полубака), 26, 32, 44, 59, 71, 87 и 91. Помимо этих «полных» переборок поперечные водонепроницаемые переборки, ограниченные внутренним бортом и внутренним дном, имелись на шп. 34, 42, 49 и 57. Пространство между этими и ближайшими к ним «полными» переборками служило поперечными боевыми угольными ямами (шп. 32–34, 42–44, 47–49 и 57–59). Переборки выполнялись из стальных листов толщиной 9 мм и подкреплялись вертикальными стойками (швеллерного или зетового профиля) от верхнего дна до нижней палубы.

Как и все корабли серии «Бородино», «Слава» имела, по примеру «Цесаревича», трюмную продольную переборку из двух листов по 19,85 мм (в сумме 39,7 мм), простирающуюся от 13 до 87 шп. Внизу эта переборка упиралась в V (непроницаемый) стрингер, вверху — в скос нижней броневой палубы. Со стороны трюма переборка подкреплялась по всей высоте вертикальными стойками швеллерного сечения 203×76 мм (8×3″).

На миделе её отстояние от наружного борта составляло 1,98 м, в оконечностях уменьшалось до 1 м и менее. Примечательно, что по высоте наружный лист этой переборки не доходил до скоса, так что в верхней своей части на протяжении около 1 м она уменьшалась по толщине до 19,85 мм (25/32″). Выше скоса нижней палубы эта вертикальная переборка простиралась от 13 до 87 шп. параллельно наружному борту и образовывала коридор за бортовой бронёй. Она выполнялась из листов толщиной 15 мм и подкреплялась со стороны борта в плоскости шпангоутов вертикальными стойками швеллерного сечения 178×70 мм (7×2,5″). Из других внутренних переборок внимания заслуживает продольная переборка в диаметральной плоскости от шп. 59 до шп. 71 между котельными отделениями, выполненная из гофрированных 9-мм листов. Достоинством этой переборки, копирующей аналогичное решение «Цесаревича», было отсутствие необходимости в вертикальных подкрепляющих конструкциях.
