Чтобы осознать значимость его открытия и получить общее представление о векторном исчислении, давайте начнем со слова «вектор». Оно происходит от латинского корня vehere , «осуществлять», который также дает нам такие слова, как «транспортное средство» (vehicle) и «лента конвейера» (conveyor belt). Для эпидемиологов вектор является носителем возбудителя, подобно комару, передающему малярию через кровь. Для математика вектор (по крайней мере в своей простейшей форме) — это шаг, который переносит вас из одного места в другое.

Вспомните одну из схем для начинающих танцоров бальных танцев, покрытую стрелками, указывающими, как, танцуя румбу, ставить правую ногу, а затем левую:

Эти стрелки и есть векторы. Они содержат два вида данных: направление (в каком направлении переставлять ногу) и величину (на какое расстояние ее нужно переместить). Все векторы имеют такую двойственность.

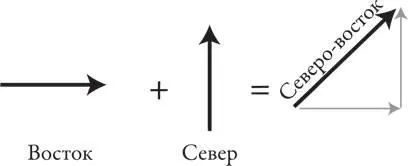

Векторы, как и числа, можно складывать и вычитать, но наличие направленности делает их более сложными. Тем не менее сложение векторов становится более понятным, если вы представите его в виде инструкции по танцам. Например, что получится, если сначала вы делаете один шаг на восток, а следующий на север? Естественно, вектор, который указывает на северо-восток.

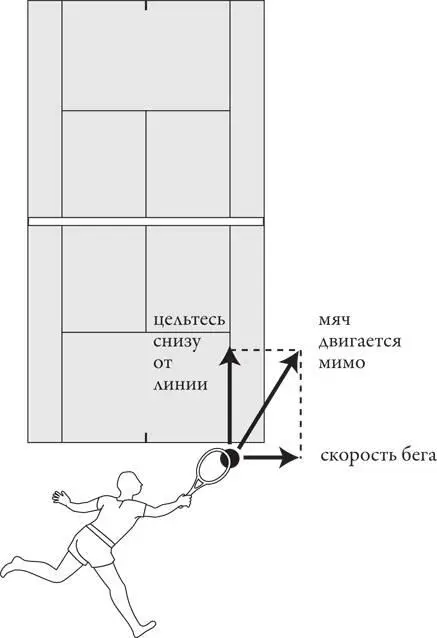

Примечательно, что скорость и сила ведут себя так же: они складываются, как и танцевальные шаги. Это должно быть знакомо любому теннисисту, который когда-либо пытался подражать Питу Сампрасу и бил по мячу справа снизу от линии, когда бежал на полной скорости к боковой линии. Если направить мяч без учета своего движения, то удар будет неточным. Скорость мяча по отношению к корту — это сумма двух векторов: скорости мяча относительно вас (вектор, направленный снизу от линии, как и предполагалось) и вашей скорости относительно корта (вектор, направленный в ту сторону, куда вы бежите). Чтобы отбить мяч в нужном направлении, необходимо целиться в противоположную половину поля противника, чтобы компенсировать боковое движение.

За пределами векторной алгебры лежит векторное исчисление: раздел математики, который использовал господин Дикурцио. Вы помните, что любое исчисление — это математика перемен. Поэтому векторное исчисление должно включать в себя изменение векторов во времени и пространстве. В последнем случае говорят о «векторном поле».

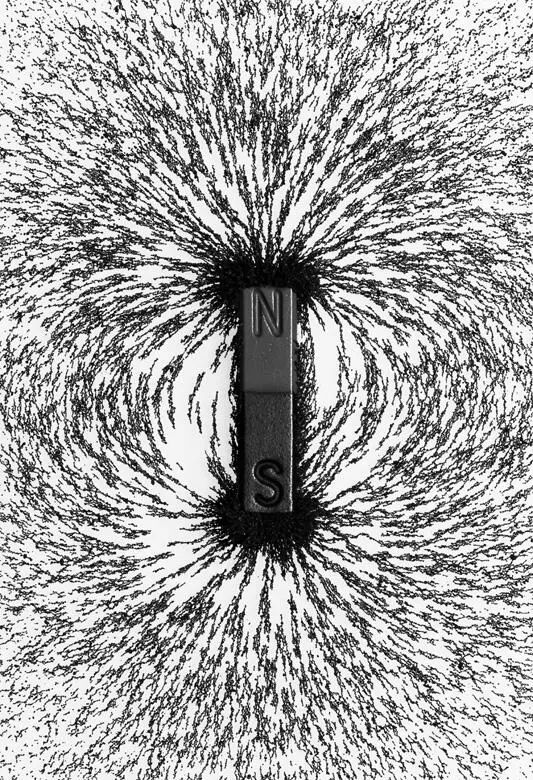

Классический пример векторного поля — силовое поле вокруг магнита. Для его демонстрации положите магнит на лист бумаги и начните сыпать на него железные стружки. Каждая стружка ведет себя как маленькая стрелка компаса, и ее направление совпадет с направлением локального «севера», определяемого магнитным полем в этой точке. Совокупность стружек создает захватывающую картину силовых линий магнитного поля, которые пролегают от одного полюса магнита к другому.

Направления и величины векторов в магнитном поле меняются от точки к точке. Как и во всех исчислениях, ключевым инструментом для количественного расчета таких изменений является производная. В векторном исчислении оператор производной называется «дельта» — от греческой буквы ∆ (дельта), обычно используемой для обозначения изменений в отдельных переменных. Как напоминание о родственных связях, в векторном исчислении также применяется перевернутый треугольник ∇. (Это тот самый таинственный перевернутый треугольник учителя Дикурцио, который он несколько раз нарисовал на салфетке и который называется «набла».)

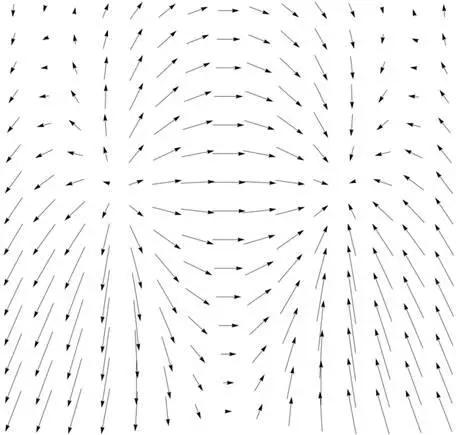

Оказывается, существует два различных, но одинаково естественных способа взять производную у векторного поля, применяя к нему «наблу». Первый называется дивергенцией поля. Чтобы интуитивно почувствовать, как она измеряется, взгляните на векторное поле, показывающее, как вода потечет из источника слева в раковину справа.

Для этого примера, чтобы отслеживать векторное поле, вместо железных стружек возьмем множество мелких корок или фрагменты плывущих по поверхности воды листьев. Мы собираемся использовать их в качестве зондов. Их движение будет показывать, как вода течет в каждой точке. Представьте, что произойдет, если выложить небольшой кружок из корок вокруг источника. Очевидно, что корки начнут раздвигаться и круг станет расширяться, так как вода вытекает из источника. Источник здесь расходится . И чем сильнее расхождение, тем быстрее увеличивается область нашего коркового круга. Вот почему дивергенция векторного поля определяет, насколько быстро растет площадь небольшого круга из корок.

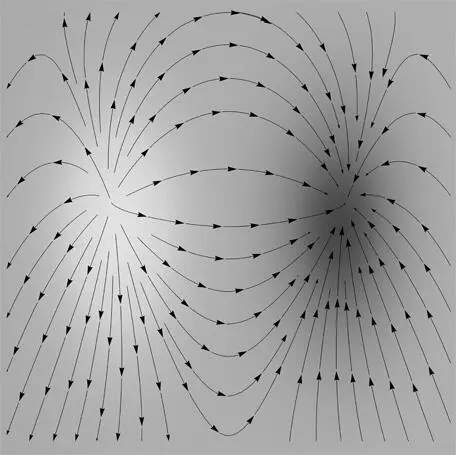

На рисунке ниже оттенками серого изображены численные значения дивергенции в каждой точке поля. Светлые оттенки показывают точки, где поток имеет положительную дивергенцию, а темные — места отрицательной дивергенция там, где поток сжимает кольцо корок в окружности с центром слива воды.

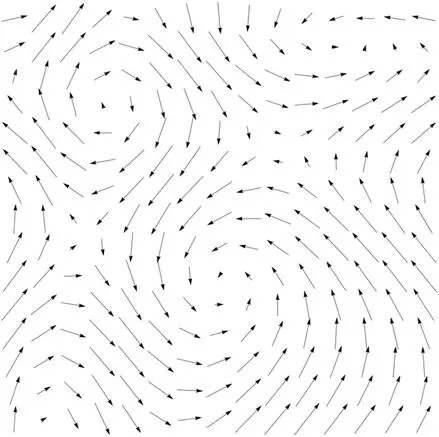

Другой способ измерения производной — ротор векторного поля. Грубо говоря, ротор показывает, насколько сильно поле крутится вокруг данной точки. (Вспомните карты погоды, демонстрирующие вращающуюся розу ветров вокруг ураганов и тропических штормов, которые вы видели в новостях.) В векторном поле на рисунке области, выглядящие как ураганы, имеют большой ротор.

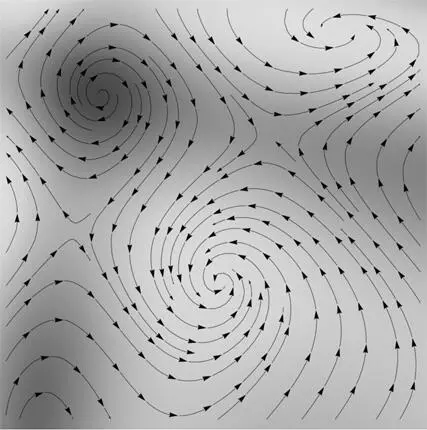

Украсив векторное поле оттенками серого, можно показать, где ротор имеет наибольшие положительные (светлая область) и наибольшие отрицательные (темная область) значения. Обратите внимание, что положительность или отрицательность ротора говорит также о том, в каком направлении вращается поток (против или по часовой стрелке).

Ротор чрезвычайно информативен для ученых, имеющих дело с механикой жидкостей и аэродинамикой. Несколько лет назад моя коллега Джейн Ван с помощью компьютера смоделировала структуру воздушного потока вокруг стрекозы в момент, когда та зависает на одном месте [110] Работу Джейн Ван о полете стрекозы см. Z. J. Wang, Two dimensional mechanism for insect hovering, Physical Review Letters, Vol. 85, № 10 (September 2000), pp. 2216–2219; Z. J. Wang, Dragonfly flight, Physics Today, Vol. 61, № 10 (October 2008), p. 74. Видео полета стрекозы см. по адресу http://ptonline.aip.org/journals/doc/PHTOAD-ft/vol_61/iss_10/74_1.shtml. . Вычисляя ротор, Джейн обнаружила, что, когда стрекоза машет крыльями, это формирует пару противоположно вращающихся вихрей (роторов), действующих как маленькие торнадо под ее крылышками и создающих достаточную подъемную силу, чтобы удерживать насекомое в воздухе. Таким образом, векторное исчисление помогает объяснить, как летают стрекозы, шмели и колибри, что долгое время было загадкой для традиционной аэродинамики неподвижного крыла самолета.
