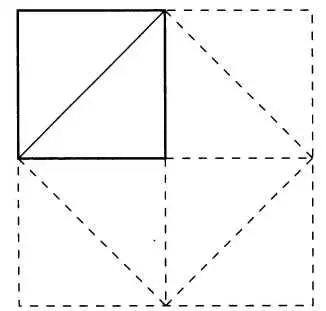

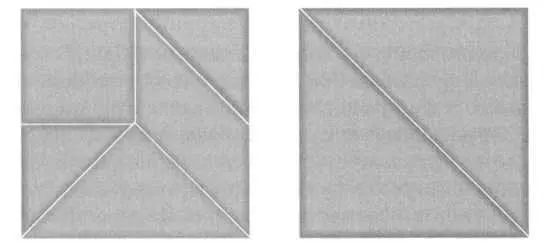

Танграм работает по такому же принципу, только используются прямоугольные равнобедренные треугольники, построенные на диагонали квадрата, в который части танграма сложены изначально. Евклид использовал в своей геометрии (точнее, в геометрии, основанной на его постулате о параллелях) обобщенный метод танграма: для деления отрезка таким образом, чтобы его части образовывали прямоугольник с площадью, большей, меньшей или равной площади данного квадрата; для геометрического решения месопотамской задачи, применяемой в решении уравнений второго порядка; для построения квадратуры многоугольников — то есть квадрата с площадью, равной площади данного многоугольника; наконец, для определения золотого сечения — операции, заключающейся в разделении отрезка на две части так, чтобы меньшая относилась к большей так, как большая относится к целому.

Евклид располагал базовым инструментом — параллелизмом, с помощью которого смог доказать следующие результаты.

Книга I,предложение 29. Накрест лежащие углы равны между собой.

Книга I,предложение 32. Сумма трех внутренних углов треугольника равна сумме двух прямых углов.

Книга I,предложение 34. Противоположные стороны и углы параллелограммов равны между собой.

РИС.З

РИС. 4

Предложения 29 и 34 позволяют применить обобщенный метод танграма, то есть использовать тантрам, не ограничиваясь изначально заданными фигурами, на которые он разделен. Для этого нужны теоремы, устанавливающие равенство их площадей.

Книга I, предложения 35 и 36. Параллелограммы, находящиеся на одном и том же основании и между одними и теми же параллельными прямыми, равны между собой.

Книга I, предложение 37. Треугольники, находящиеся на одном и том же основании и между одними и теми же прямыми, равны между собой.

РИС. 5

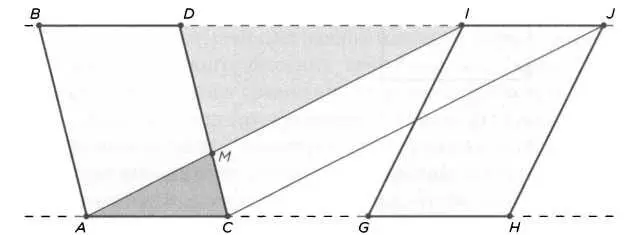

Рисунок 5 иллюстрирует предложения 35 и 26 первой книги.

Евклид говорит, что параллелограммы ВС и IH обладают одинаковой площадью. Сегодня это утверждение кажется нам очевидным. У фигур одинаковое основание и одинаковая высота, а площадь получается путем умножения этих двух величин (хотя это тоже требует доказательства). Однако древнегреческая геометрия оперирует размерами, у которых вследствие несоизмеримости нет длины. Из-за этого один или оба отрезка не могут быть измерены (этот вопрос мы рассмотрим подробнее в главе 5). Следовательно, необходимо найти способ доказать равенство этих двух площадей. Евклид использовал общее понятие 1. Если бы ему удалось доказать, что площади параллелограммов ВС и AJ с общим основанием равны и что площадь второго равна площади параллелограмма IH с которым у него одинаковое основание, то и параллелограммы ВС и IH были бы равны.

Точка обозначает конец линии или ее начало?

Кто знает. Никто.

Мо-цзы (479-400 до н. э.)

Начнем с первого вопроса. Евклид анализирует все фигуры (то есть пользуется методом китайского танграма) и применяет общие понятия 2 и 3. Треугольники BAI и DCJ состоят из белой фигуры и серой, которая является общей для них обоих. Если мы отнимем у них этот общий кусок («от равных отнимем равное»), то получится, что площади четырехугольников BAMD и IMCJ равны, хотя они и имеют разную форму.

Теперь добавим к этим четырехугольникам треугольник АМС (темно-серый), который станет их общей частью. Поскольку мы прибавили «к равным равное», получается, что площади параллелограммов ВС и AJ с общим основанием АС равны. В чем разница между случаем, который мы только что доказали, и общим утверждением предложений 35 и 36 первой книги? Она состоит в том, что, как мы уже видели, в этом случае речь идет не просто о равных основаниях, а об одном и том же основании (в паре ВС и AJ — отрезок АС, в паре AJ и IH — отрезок IJ).

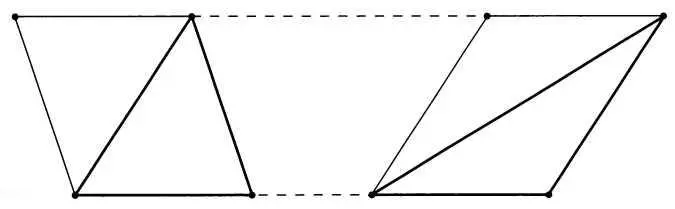

В этом доказательстве Евклид, возможно, использовал предложение 4 из первой книги (критерий равенства по двум сторонам и углу), которое устанавливает равенство треугольников BAI и DCJ. Для этого ему были необходимы некоторые свойства, вытекающие из постулата о параллельных (см., в частности, предложения 34 и 29 первой книги). После того как Евклид пришел к этому результату, он мог использовать метод танграма, при котором части не равны друг другу, но имеют одинаковую площадь. В этом и состоял принцип обобщенного танграма, который Евклид использовал с большим мастерством. Предложение 37 первой книги является простым выводом из предыдущих, поскольку сводится к доказательству того, что площадь треугольников равна половине площади параллелограмма (см. рисунок 6).

Разум не сосуд, который надо наполнить, а факел, который надо зажечь.

Плутарх

Евклид, как до него и другие древнегреческие математики, вывел геометрию на новый уровень и придал ей большую ясность, обобщив простые и очевидные результаты. В данном случае он установил, правда не объясняя это отдельно, а сразу используя в своих доказательствах, что площади можно высчитывать при помощи различных по форме фигур (параллелограммов и треугольников).

РИС. 6

Еще одно геометрическое понятие, позволившее Евклиду использовать обобщенный метод танграма,— гномон. Геродот так говорит о нем во второй книге «Истории»:

«Сесострис разделил землю между всеми жителями и дал каждому по квадратному участку равной величины. От этого царь стал получать доходы, повелев взимать ежегодно поземельную подать.

Если река отрывала у кого-нибудь часть его участка, то владелец мог прийти и объявить царю о случившемся. А царь посылал людей удостовериться в этом и измерить, насколько уменьшился участок, для того чтобы владелец уплачивал подать соразмерно величине оставшегося надела. Мне думается, что при этом-то и было изобретено землемерное искусство и затем перенесено в Элладу.

Ведь «полос» и «гномон», так же как и деление дня на 12 частей, эллины заимствовали от вавилонян».

РИС. 7

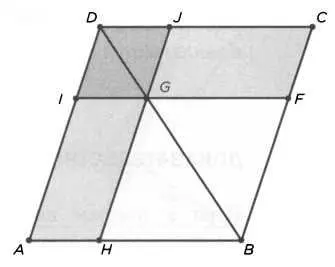

Евклид дал определение гномону в книге II, хотя уже в книге I установил характеристики, благодаря которым он имеет такое большое значение.

Книга II,определение 2. Во всякой образованной параллельными линиями площади каждый из расположенных на ее диаметре параллелограммов вместе с двумя дополнениями будем называть гномоном.
