Секрета в таком процессе всего два: во-первых, надо не забывать давать припуски на толщину материала по нужным сторонам заготовок, во-вторых, иметь в виду, что припой сокращается в объеме при застывании. Потому пластинки под прямым углом относительно друг друга надо прочно закреплять, иначе угол окажется совсем не прямым, а распаять будет уже очень трудно. Готовый корпус обтягивается самоклеящейся пленкой — например, под дерево. Если делать все аккуратно и продуманно, получается ничуть не хуже фирменных изделий!

В дальнейшие детали этого процесса я вдаваться не буду, т. к. мы собрались все же заниматься схемотехникой, а не дизайном корпусов для радиоаппаратуры. Дам еще только два совета. Первый — если у вас в корпусе предусмотрено окно для индикаторов, то его надо делать из дымчатого, а не прозрачного пластика, а все, что за этим окном расположено, кроме, естественно, самих индикаторов (но включая плату с деталями и блестящими проводниками), следует выкрасить в черный цвет из аэрозольного баллончика. Это придаст несравненно больше «фирменности» вашей конструкции. Конструкции, в которых через стекло виднеются пайки на печатной плате, выглядят ужасно. Можно к тому же заклеить всю незадействованную поверхность окна изнутри черной липкой лентой. Если следовать этому совету, то можно не выпиливать окна точно по размеру индикатора, что довольно сложно сделать красиво, а выполнить из дымчатого стекла, скажем, всю переднюю панель.

Второй совет касается нанесения надписей на переднюю панель. Скажу сразу: наилучший способ — заказать панель с лазерной гравировкой. Но это дорого и хлопотно, поэтому хочется сделать ее самому. Ручной способ отвергаем с порога — ничего не может выглядеть кошмарнее, чем надписи, сделанные вручную, и никакие трафареты и гравировальные машинки здесь не помогут. Это вообще была одна из самых тяжелых проблем до самого последнего времени, и не только для радиолюбителей — даже мелкосерийные приборы на советских заводах выпускались с гравированными вручную надписями, и это было ужасно.

К счастью, в последние годы в связи с всеобщей доступностью принтеров проблема качественной печати любым размером шрифта, любым цветом и на любом фоне решена полностью. На струйных принтерах это делается на специальной пленке, которая с одной стороны липкая и покрыта защитным слоем, как самоклеящаяся пленка, а с другой имеет специальную пористую фактуру, хорошо удерживающую принтерные чернила. Она довольно дорогая, но десяти листочков вам хватит на всю оставшуюся жизнь, если вы, конечно, не собираетесь налаживать серийное производство. Если же такой пленки под рукой нет, то можно напечатать надписи на плотной мелованной бумаге — например, на обратной стороне настенного календаря, причем тут предпочтительно использовать лазерный принтер из-за более высокой водостойкости. Затем полученные лейблы вырезаются по размеру и приклеиваются тонким двусторонним скотчем или кусочком обычного прозрачного, аккуратно вырезанным по размеру, несколько большему, чем прижимаемый ярлык.

Неплохо выглядят надписи, напечатанные вывороткой — т. е. белым цветом на черном фоне, только не забудьте закрасить белые торцы бумаги по месту отреза черным фломастером, иначе они будут очень бросаться в глаза.

Еще лет десять назад, когда я готовил первое издание этой книги, способы изготовления любительских конструкций, которые обычно делаются в одном экземпляре, в основном сводились к применению готовых печатных макетных плат с металлизированными отверстиями, о которых мы говорили ранее. В настоящее время все эти способы никуда не исчезли и даже значительно усовершенствовались. Однако появился и ряд новых способов — радиолюбительское хобби на Западе становится все популярнее, и за дело взялась индустрия, которая придумала ряд новшеств, существенно облегчающих этапы макетирования и изготовления законченного прибора.

В первую очередь следует отметить появление множества различных более-менее законченных модулей-полуфабрикатов, или, по-английски, kits — «комплектов». Ранее подобные «киты» предлагались почти исключительно профессионалам для облегчения разработки новых изделий, ныне же они сильно подешевели и стали доступными для широкого круга любителей. Существенное значение это имеет главным образом для сложных многофункциональных компонентов, таких как микроконтроллеры. Зато из-за расширенных возможностей подобных платформ с готовыми типовыми узлами стало реальностью воплощение «малой кровью» многих задумок, малодоступное ранее для «классического» радиолюбителя, в чем вы можете убедиться сами, дочитав эту книгу до конца.

Ярким примером этого подхода может служить платформа Arduino и ее многочисленные аналоги под другими названиями: Freeduino, Seeeduino, Craftduino, Carduino и т. д. и т. п. Платформа Arduino стала одним из примеров применения принципов open source к аппаратным средствам — документация на саму платформу и на средства ее программирования полностью открыта и доступна для любого желающего. Немаловажную роль сыграло то, что готовые модули Arduino продаются по всему миру за сравнительно небольшую цену — в пределах 30–40 долларов США, а множество компаний и торговых домов предлагают различную периферию, дополняющую базовые функции Arduino. Многие торговые организации и в России продают платы Arduino и конструкторы на их основе.

Отметим, что по примеру Arduino были созданы и многие более сложные платформы, из которых наиболее известной стала Raspberry Pi , — одноплатный компьютер с простой операционной системой на основе Linux . Рассмотрение таких платформ выходит далеко за рамки этой книги, но упомянуть о них здесь следует — их применение резко снижает порог вхождения в тему построения самых сложных современных устройств своими руками.

Чем же так хороши все эти «дуины»? Типовой модуль Arduino (рис. 3.5) содержит все необходимые узлы для того, чтобы можно было приступить к проектированию без каких-то предварительных операций, — не требуется ничего сверлить и паять, только подключить платформу к ПК и установить программу проектирования. При этом дополнительная периферия часто просто пристегивается к основной плате также без применения пайки. Итого весь порог освоения сводится к приобретению некоторых навыков программирования, что облегчается существованием многочисленных интернет-ресурсов по этой теме, в том числе на русском языке. А изготовление конечного продукта сведется просто к подбору и доработке подходящего корпуса.

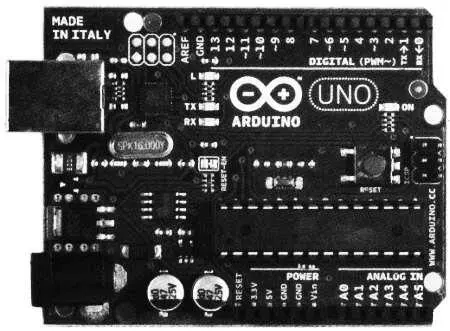

Рис. 3.5. Arduino Uno— плата одной из базовых моделей платформы
