В выражении для емкости на рис. 5.5 фигурирует постоянная ε , представляющая собой диэлектрическую проницаемость среды. Для воздуха и большинства обычных изолирующих материалов (полиэтилена, хлорвинила, лавсана, фторопласта) константа е близка к величине ее для полного вакуума ε 0 . Величина ε 0 зависит от применяемой системы единиц измерения, и в Международной системе единиц измерения СИ равна 8,854-10 -12Ф/м. На практике удобно применять относительную диэлектрическую проницаемость конкретного материала: ε r = ε / ε 0 . Естественно, что в практических конструкциях конденсаторов желательно, чтобы величина ε r была как можно выше, — если вы заполните промежуток между пластинами, скажем, ацетоном или спиртом, то емкость такого конденсатора сразу возрастет раз в двадцать! К сожалению, чем выше ε r , тем обычно выше и собственная проводимость материала, потому такой конденсатор быстро разрядится за счет собственных токов утечки через среду между пластинами. Ясно, что производители конденсаторов стараются упаковать как можно большую емкость в как можно меньшие размеры, пытаясь одновременно обеспечить токи утечки на приемлемом уровне. По этой причине количество практически используемых типов конденсаторов значительно больше, чем сопротивлений. Причем надо также учесть, что чем тоньше прослойка диэлектрика между пластинами, тем меньше предельно допустимое напряжение (т. е. напряжение, при котором наступает электрический пробой, и конденсатор выходит из строя).
Самым высоким соотношением емкость/габариты обладают электролитические (оксидные) конденсаторы, которые в настоящее время широко представлены серией, известной под отечественным наименованием К50-35 (импортные конденсаторы такого же типа обычно все равно продают под этим названием). Емкости их достигают 100 000 кФ, а допустимые напряжения — 600 В, но у них есть три главных недостатка, которыми приходится платить за повышенную емкость. Первый и самый главный — эти конденсаторы полярны, т. е. подразумевают включение только в определенной ориентации по отношению к полярности источника питания. Обычно на корпусе таких конденсаторов обозначается либо отрицательный (жирным «минусом»), либо положительный (знаком «плюс») вывод. Если же габариты корпуса не позволяют применить обозначение (либо производителям лень налаживать соответствующую полиграфию), то полярность пытаются обозначить толщиной или длиной вывода — более длинный и/или более толстый вывод обычно обозначает положительный контакт (но не всегда!). Если же включить такой электролитический конденсатор в противоположной полярности, то он может просто взорваться, забрызгав электролитом всю остальную схему. Есть и другие, более дорогие типы полярных конденсаторов (например, танталовые К52 или ниобиевые К53), которые обладают значительно меньшими токами утечки. Электролитические конденсаторы обычно используют в качестве фильтров в источниках питания — хотя и иные применения не исключены.
Следует учесть и вторую дурную особенность «электролитов» (как их называют на инженерном жаргоне и как мы будем называть их в дальнейшем) — они обеспечивают номинальную емкость только на низких частотах. При быстром перезаряде их емкость существенно снижается — поэтому в фильтрах источников питания рекомендуется параллельно ставить неполярные (керамические или иные) конденсаторы — в целях лучшей защиты от высокочастотных помех. На самом деле эти конденсаторы лучше ставить не в источнике питания, а непосредственно вблизи выводов компонента, для которого высокочастотные помехи критичны, и на практике так и поступают (такие конденсаторы называют развязывающими ).
Эта особенность связана с третьим паразитным свойством электролитов — эффектом «аккумулятора» (или «накопления заряда»). То есть, если вы полностью разрядите электролитический конденсатор (например, коротким замыканием выводов), через некоторое время напряжение на выводах опять восстановится до некоторого значения (обычно небольшого — около 1–1,5 В), и чтобы этот заряд полностью рассосался, требуется довольно значительное время (часы или даже сутки). Эффект «аккумулятора» тем сильнее, чем больше емкость и чем выше допустимое напряжение электролита. Имеют электролиты и высокий заводской разброс номинального значения — до нескольких десятков процентов. По этим причинам полярные конденсаторы очень не рекомендуется употреблять во времязадающих цепях, если требуется хоть какая-то точность.
Для использования в других областях применяют конденсаторы с неполярным диэлектриком: бумажные, слюдяные, керамические, полиэтилентерефталатные (лавсановые) или фторопластовые (тефлоновые). Емкость их (в соотношении емкость/габариты) значительно меньше, и номинальная емкость обычно не превышает нескольких микрофарад (сравнительные размеры конденсаторов показаны на рис. 5.8).

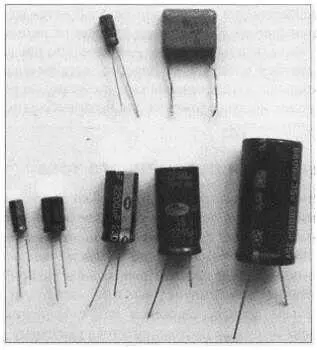

Рис. 5.8. Сравнительные размеры конденсаторов.
Вверху, слева— электролитический конденсатор К50-35 3,3 мк х 25 В; справа— близкий к нему по допустимому напряжению неполярный конденсатор К73-17 3,3 мк с лавсановым диэлектриком. Внизу:электролитические конденсаторы К50-35 ( справа налево: 6800 мк х 35 В; 2200 мк х 35 В; 2200 мк х 16 В; далее два идентичных конденсатора 100 мк х 16 В, но производства разных фирм)
У старинных металлобумажных конденсаторов (типа МБГ или МБГЧ) есть интересная особенность — они могут самовосстанавливаться после пробоя. Но чаще всего сейчас употребляются неполярные конденсаторы с керамическим или органическим диэлектриком (типы К10, К73 и др.), и под неполярными мы будем обычно понимать конденсаторы именно этих серий. Именно они обеспечивают наиболее точное соответствие кривой заряда-разряда теоретической форме (как на рис. 5.7). Причем для применения в точных времязадающих! цепях рекомендуется не просто выбирать конденсатор с подходящим изолятором (лучше всего — тефлоновый или старинный слюдяной), но и с как можно большим допустимым напряжением (в применении конденсатора с номинальным допустимым напряжением 630 В в цепях с напряжением 12 В нет ничего особенного).
Наиболее распространены неполярные керамические конденсаторы (отечественный аналог — К10), которые имеют оптимальное соотношение емкость/габариты и приемлемые характеристики по долговечности и стабильности. Они выпускаются как с гибкими выводами (обычно почему-то в корпусах желтого цвета), так и в SMD-исполнении. Емкости их могут варьировать в широком диапазоне от 1 пФ до 47 мкФ, а максимально допустимое напряжение, как правило, не менее 50 В.
