Диоды, транзисторы и простейшие схемы на их основе

Не имея намерения подробно описывать осаду и приводя лишь те события, которые имеют непосредственную связь с рассказываемой нами историей, скажем вкратце, что предприятие удалось

А. Дюма.Три мушкетера

Казалось бы, все так просто: есть очень хорошие проводники (металлы), есть очень плохие — изоляторы (фарфор или пластмасса), а есть — полупроводники. Подумаешь! Причем полупроводников на свете гораздо больше, чем проводников и изоляторов, что, если подумать, представляется естественным. Однако когда научились получать очень чистые полупроводники со строго дозированными определенными примесями, то оказалось, что это — революция, потому что такие материалы обладают совершенно необыкновенными электрическими характеристиками.

Электроника на основе полупроводников носит также название твердотельной. Полупроводниковые приборы делают на основе разных материалов — в основном, кремния. Первым промышленным полупроводником стал германий (а до него еще существовали купроксные и селеновые диоды), но сейчас он практически не употребляется, и только небольшая часть полупроводниковых компонентов — например, светодиоды — делается из материалов, отличных от кремния.

Из всех полупроводниковых устройств исторически первыми были диоды.

Вообще-то диод — устройство вовсе не обязательно полупроводниковое. Были и ламповые диоды (кенотроны), но они давно вымерли, потому мы будем рассматривать только твердотельные.

Диод — простейший активный электронный прибор, проще не бывает. В одну сторону диод проводит ток (т. е. представляет собой в идеале проводник с малым сопротивлением), в другую — нет (т. е. превращается в очень большое сопротивление) — одним словом, обладает односторонней проводимостью. Соответственно, выводов у него всего два: они, как повелось еще со времен ламповой техники, называются анодом (положительным выводом) и катодом (отрицательным). Если подключить диод к регулируемому источнику напряжения, то он будет вести себя, как показано на рис. 6.1, где представлена так называемая вольт-амперная характеристика диода. Из нее, в частности, следует, что в прямом включении (т. е. анодом к плюсу источника) после превышения некоторого порогового напряжения ( U пр ) прямой ток через диод ( I пр ) растет неограниченно и будет лимитироваться только мощностью источника (скорее всего, диод сгорит раньше, чем эта мощность будет достигнута).

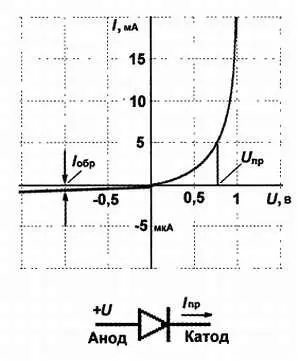

Рис. 6.1. Вольт-амперная характеристика диода

В обратном же включении (катодом к плюсу) ток через диод ( I обр ) пренебрежимо мал и составляет несколько микро- или даже наноампер для обычных маломощных кремниевых диодов или до единиц миллиампер для мощных выпрямительных. Причем для германиевых диодов обратный ток намного выше, чем для кремниевых, отчего их сейчас практически и не употребляют. Этот ток сильно зависит от температуры и может возрасти на несколько порядков (от нано- до микроампер) при повышении температуры от -50 °C до +50 °C, поэтому на графике его величина показана очень приблизительно (обратите внимание, что для наглядности верхняя и нижняя половины графика по оси токов построены в разных масштабах).

В отличие от обратного тока, прямое падение напряжения U пp гораздо меньше зависит как от типа и конструкции, так и от температуры. Для кремниевых диодов прямое падение напряжения U двсегда можно считать равным примерно 0,6–0,7 В , для германиевых и так называемых диодов Шоттки (маломощных диодов с переходом металл-полупроводник) — порядка 0,2–0,4 В. Для кремниевых диодов при увеличении температуры U пр падает примерно на 2,3 мВ на один градус, и этот эффект нередко используют для измерения температуры. В германиевых диодах, кстати, этот эффект в разы больше (порядка 10 мВ на градус).

Если умножить указанное прямое падение напряжения на проходящий через диод в прямом включении ток, то мы получим тепловую мощность, которая выделяется на диоде. Именно она приводит диоды к выходу из строя — при превышении допустимого тока они просто сгорают. Обычное предельно допустимое среднее значение тока через маломощные диоды — десятки и сотни миллиампер. Впрочем, тепловые процессы инерционны, и мгновенное значение тока, в зависимости от длительности импульса, может превышать предельно допустимое среднее значение в сотни раз! Мощные диоды (рассчитанные на токи 3–5 А и выше) часто приходится устанавливать на радиаторы.

Другая характеристика диодов — предельно допустимое обратное напряжение . Если оно превышено, то диоды также выходят из строя — электрически пробиваются и замыкаются накоротко. Обычная допустимая величина обратного напряжения для маломощных диодов — десятки вольт, для выпрямительных диодов — сотни вольт, но есть диоды, которые выдерживают и десятки тысяч вольт (обычно они составляются из нескольких последовательно включенных диодов с меньшим допустимым значением). Интересно, что кремниевые диоды при кратковременном превышении максимального обратного напряжения пробиваются обратимо — если ток невелик и допустимая мощность не превышена, то после спада напряжения диод восстанавливает свои свойства. Далее мы увидим, что существуют и диоды, для которых пробой в обратном включении является рабочим режимом — они называются стабилитронами .

Физически диод состоит из небольшого кристаллика полупроводникового материала, в котором в процессе производства формируются две зоны с разными проводимостями, называемыми проводимостью n - и p -типа. Ток всегда течет от направления p -зоны по направлению к n -зоне, в обратном направлении диод заперт. Более подробные сведения о физике процессов, происходящих в p-n -переходе, излагаются во множестве пособий, включая школьные учебники, но для практической деятельности почти не требуются.

Транзистор — это электронный полупроводниковый прибор, предназначенный для усиления сигналов. Первым таким прибором в истории была электронная лампа (а еще до нее — электромагнитные реле, которые с некоторыми оговорками тоже можно отнести к усилителям тока или напряжения, — их мы рассмотрим в главе 7 ).

Лампа сумела сделать немало — именно в ламповую эпоху возникли радио и телевидение, компьютеры и домашняя звукозапись. Но только транзистор и возникшие на его основе микросхемы сумели действительно перевернуть мир, ввести электронные устройства в наш повседневный быт так, что мы теперь уже и не мыслим себя без них.
