Транзисторы делятся на биполярные и полевые (или униполярные). Пока мы будем говорить только о биполярных транзисторах.

Физически биполярный транзистор состоит из трех слоев полупроводника, разделенных двумя p-n -переходами. Поэтому можно себе представить, что он состоит как бы из двух диодов, один из слоев у которых общий, и это представление весьма близко к действительности! Скомбинировать два диода можно, сложив их либо анодами, либо катодами, соответственно, различают n-р-n - и p-n-р -транзисторы.

Различаются эти разновидности только полярностями соответствующих напряжений, поэтому, чтобы заменить n-р-n - на аналогичный p-n-р -транзистор, надо просто поменять знаки напряжений во всей схеме на противоположные (все полярные компоненты, — диоды, электролиты — естественно, тоже надо перевернуть).

N-p-n -типов транзисторов выпускается гораздо больше, и употребляются они чаще, поэтому мы пока что будем вести речь исключительно о них, но помнить, что все сказанное справедливо и для p-n-р , с учетом обратной их полярности. Правильные полярности и направления токов для n-р-n -транзистора показаны на рис. 6.2.

Рис. 6.2. N-р-n-транзистор:

а— рабочие полярности напряжений и направления токов в n-р-n -транзисторе ( к — коллектор, б — база, э — эмиттер);

б— условное представление транзистора как элемента, состоящего из двух диодов

* * *

Заметки на полях

Первый в истории транзистор (рис. 6.3) был создан в 1947 году в знаменитых Лабораториях Белла ( Bell Labs ) Дж. Бардиным и У. Браттейном по идеям Уильяма Брэдфорда Шокли. Кроме изобретения транзистора, У. Шокли известен так же как основатель знаменитой Кремниевой долины — технополиса в Калифорнии, где сегодня расположено большинство инновационных полупроводниковых и компьютерных фирм. Из фирмы Шокли под названием Shockley Semiconductor Labs вышли, в частности, Гордон Мур и Роберт Нойс — будущие основатели фирмы Intel , крупнейшего ныне производителя микропроцессоров. Г. Мур еще известен как автор знаменитого «закона Мура», а Р. Нойс — как изобретатель микросхемы (совместно с Д. Килби — подробнее об этом см. главу 11 ).

* * *

Три вывода биполярного транзистора носят названия коллектор, эмиттер и база . Как ясно из рис. 6.2, б , база присоединена к среднему из трех полупроводниковых слоев. Так как согласно показанной на рисунке полярности включения, потенциал базы n-р-n -транзистора более положителен, чем у эмиттера, то соответствующий диод всегда открыт для протекания тока. Парой страниц ранее мы убедились, что в этом случае на нем должно создаваться падение напряжения в 0,6 В. Именно так и есть — в рабочем режиме напряжение между эмиттером и базой кремниевого транзистора всегда составляет 0,6 В , причем на базе напряжение выше, чем на эмиттере (еще раз напомним, что для p-n-р-транзисторов напряжения обратные, хотя их абсолютные величины совпадают). А вот диод между коллектором и базой заперт обратным напряжением. Как же может работать такая структура?

Практически это можно себе представить, как если бы ток, втекающий в базу, управлял бы неким условным резистором, расположенным между коллектором и эмиттером (пусть вас не смущает помещенный там диод коллектор-база, через него-то ток все равно не потечет). Если тока базы нет, т. е. выводы базы и эмиттера закорочены (необязательно, чтобы непосредственно, главное, чтобы напряжение на базе относительно эмиттера было бы близко к нулю), тогда промежуток эмиттер-коллектор представляет собой очень высокое сопротивление, и ток через коллектор пренебрежимо мал (сравним с током обратной утечки диода). В таком состоянии транзистор находится в режиме отсечки (транзистор заперт — закрыт).

В противоположном режиме ток базы велик ( U бэ = 0,6–0,7 В, как мы говорили ранее), а промежуток эмиттер-коллектор тогда представляет собой очень малое сопротивление. Это режим насыщения, когда транзистор полностью открыт. Естественно, в коллекторной цепи должна присутствовать какая-то нагрузка, иначе транзистор в этом режиме может просто сгореть. Остаточное напряжение на коллекторе транзистора может при этом составлять всего около 0,3 В. Эти два режима представляют часто встречающийся случай, когда транзистор используется в качестве «ключа» (говорят, что обработает в ключевом режиме), т. е. просто как обычный выключатель тока.

А в чем смысл такого режима, спросите вы? Такой режим вполне осмыслен — ток базы может управлять током коллектора, который на порядок-другой больше — т. е. налицо усиление сигнала по току (за счет, естественно, энергии источника питания). Насколько велико может быть такое усиление? Для режима «ключа» почти для всех обычных типов транзисторов можно смело полагать коэффициент усиления по току (т. е. отношение максимально возможного тока коллектора к минимально возможному току базы I к / I б ) равным 10–30 — не ошибетесь. Если ток базы и будет больше нужного — не страшно, он никуда не денется, лишь бы он не превысил предельно допустимого, а открыться сильнее транзистор все равно не сможет. Коэффициент усиления по току в ключевом режиме еще называют коэффициентом усиления по току в режиме большого сигнала и обозначают буквой β . Есть особые «дарлингтоновские» транзисторы, для которых β может составлять до 1000 и более — о них мы расскажем позже.

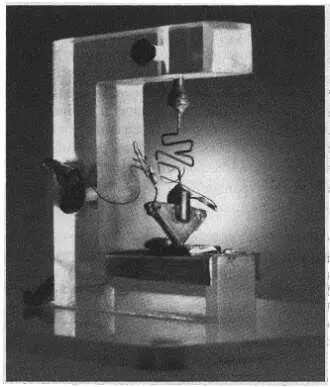

Рис. 6.3. Первый транзистор

(Фото Lucent Technologies Inc./Bell Labs)

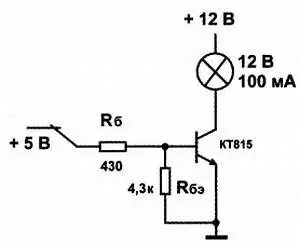

Рассмотрим подробнее ключевой режим работы транзистора. На рис. 6.4 показана простейшая схема включения транзистора в таком режиме, для наглядности — с лампочкой в качестве коллекторной нагрузки. Попробуем рассчитать необходимую величину резистора в базе.

Рис. 6.4. Включение биполярного транзистора в ключевом режиме

Для почти любых схем с биполярными транзисторами характерно, что напряжения в схеме никакой роли не играют, только токи. Можно подключить коллекторную нагрузку хоть к напряжению 200 В, а базовый резистор питать от 5-вольтового источника — если соотношение β > I к / I б соблюдается, то транзистор (при условии, конечно, что он рассчитан на такое высокое напряжение) будет послушно переключать 200-вольтовую нагрузку, управляясь от источника 5 В. То есть налицо и усиление сигнала по напряжению!
