Казалось бы, конструировать звуковые усилители — в наше время дело мало кому нужное, чистое развлечение. Но это не совсем так — усилители в дешевых бытовых приборах качеством не отличаются, а у высококачественных мощных усилителей (класса Hi-Fi — от английского High Fidelity , что значит «высокая верность») цена может, как выражаются маркетологи, зашкаливать далеко за психологический барьер и иметь три-четыре нуля на конце суммы в долларах. Это тот самый случай, когда собственная разработка не только греет душу, но и становится экономически целесообразной. Конечно, самостоятельно не соорудить 6-канальный усилитель с фазовой подстройкой объемного звука под расположение колонок (одни только затраты времени не оправдаются), но вполне работоспособный стереоусилитель можно сделать даже лучше фирменного.

* * *

Заметки на полях

Современные предварительные усилители (например, те, что встроены в типовые звуковые карты компьютеров) могут быть весьма совершенными даже при небольшой цене. Поэтому качество воспроизведения от них зависит в минимальной степени, тем более что сам по себе цифровой звук передается без искажений и практически не зависит ни от плеера, ни от носителя, ни от количества перезаписей. Если вынести за скобки эффекты, связанные с потерями при сжатии (т. е. с цифровым форматом хранения звука), то в остальном качество воспроизведения в современных условиях будет полностью определяться оконечным усилителем и колонками. Из-за этого вопросы проектирования мощных усилителей и вообще аудиосистем не только не потеряли свое значение, но их важность даже возросла.

* * *

Однако, эта книга не посвящена аудиотехнике, поэтому мы разберем только базовую схему усилителя мощности звуковой частоты (УМЗЧ), на основе которой делается большинство более качественных конструкций. Эта схема, кроме того, позволит нам познакомиться с некоторыми важными принципами построения электронных схем вообще.

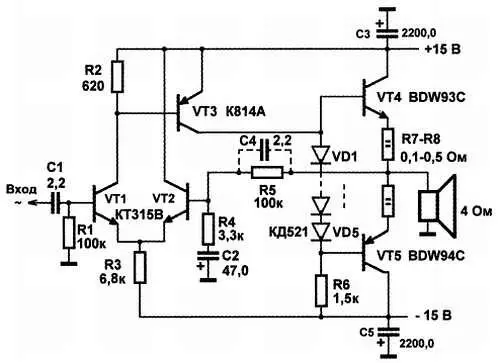

Рассмотрим схему на рис. 8.1. Это схема простейшего транзисторного УМЗЧ, стабилизированного обратной связью, с двуполярным питанием ±15 В.

Рис. 8.1. Классическая схема усилителя звуковой частоты

Усилитель охвачен отрицательной обратной связью (подробнее об обратных связях см. главу 12 ) с выхода на вход. По постоянному току эта обратная связь стопроцентная — т. к. ток через конденсатор С2 не течет, то резистор R4 спокойно можно считать «висящим в воздухе». Таким образом, выход с эмиттеров выходных мощных транзисторов VT4 и VT5 просто присоединен (через резистор R5) ко второму входу дифференциального входного усилителя и имеет практически одинаковый с ним потенциал. Из главы 6 мы знаем, что все эмиттерные и базовые выводы дифференциального усилителя связаны между собой, поэтому на базовом выводе VT2 будет (при отсутствии сигнала) то же напряжение, что и на базе VT1. Последняя привязана к «земле» резистором R1 — т. е. имеет в состоянии покоя нулевой относительно «земли» потенциал. Получается, что выход усилителя (эмиттеры выходных мощных транзисторов) также привязан к этому же потенциалу, следовательно, на выходе в состоянии покоя будет практически нулевое напряжение, и через динамик ток не пойдет.

Ток покоя дифференциального каскада задается резистором R3 и равен примерно 2 мА (учтите, что потенциал соединенных эмиттеров чуть ниже потенциала баз). За счет того, что базы имеют одинаковый потенциал, равны и коллекторные токи VT1 и VT2, т. е. они составляют по 1 мА. Тогда на базе p-n-р -транзистора VT3, включенного по самой простой схеме усиления с общим эмиттером, за счет резистора R2 потенциал составит как раз величину падения на его переходе база-эмиттер, и он будет слегка приоткрыт, обеспечивая за счет тока в коллекторе потенциал на резисторе R6 такой, чтобы держать на эмиттерах комплементарных выходных транзисторов (одинаковых, но противоположной полярности: один n-р-n , другой p-n-р -типа), включенных по схеме с общим коллектором, потенциал, равный нулю.

Смысл диодной цепочки между базами выходных транзисторов мы рассмотрим далее.

Подадим на вход какой-нибудь сигнал в виде переменного напряжения (конденсатор С1 нужен, чтобы не пропускать постоянную составляющую). Переменное напряжение пройдет через конденсатор С1 (ток перезарядки пойдет через резистор R1) и начнет менять потенциал на базе транзистора VT1 (а следовательно, и на его эмиттере). В результате изменится ток коллектора этого транзистора, отчего будет меняться падение напряжения на резисторе R2 и, соответственно, на базе p-n-р -транзистора VT3. Предположим, что в какой-то момент времени напряжение на входе возросло. Тогда ток через VT1 увеличится, на резисторе R2 напряжение также возрастет, транзистор VT3 приоткроется, ток его коллектора вырастет. Соответственно вырастет напряжение на резисторе R6 и на соединенных диодной цепочкой базах выходных транзисторов. При этом верхний (по схеме) выходной транзистор VT4 приоткроется, а нижний VT5 — призакроется, отчего напряжение на выходе также сместится в положительную сторону (поскольку пара выходных комплементарных транзисторов, в сущности, представляет собой усложненный эмиттерный повторитель, то сигнал она не инвертирует). При перемене полярности на входе все произойдет в обратную сторону.

Таким образом, входной сигнал передается на выход с неким коэффициентом усиления — как по току, так и по напряжению. Сразу возникает вопрос — а с каким?

И еще вопросы — а зачем здесь нужна, во-первых, обратная связь, во-вторых, диоды в базовой цепи выходных транзисторов, и в-третьих, низкоомные резисторы (R7-R8) в эмиттерных цепях на выходе?

Давайте начнем с обратной связи. По постоянному току, как мы уже выяснили, обратная связь обеспечивает стабильность выходного напряжения покоя — ток через динамик не идет. Кроме того, эта обратная связь поддерживает в нужном режиме транзистор VT3, который при ее отсутствии, как мы видели в главе 6 , находился бы в исключительно нестабильном состоянии. Что происходит при подаче переменного напряжения на вход? Учитывая, что конденсатор С2 в такой ситуации представляет собой малое сопротивление, часть выходного напряжения (обусловленная цепочкой R5-R4, т. е., в данном случае, одна тридцатая его) подается обратно на вход дифференциального усилителя в противофазе к входному сигналу, вычитается из него и тем самым его уменьшает. Это могло бы показаться бессмысленной тратой ресурсов, но такое состояние вещей обеспечивает стабильность и предсказуемость схемы — фактически коэффициент усиления этого усилителя по напряжению на звуковых частотах определяется соотношением R5:R4, т. е. стабилен, практически независим от частоты (уже на частоте 10 Гц сопротивление конденсатора С2 не превышает 330 Ом) и равен примерно 30. Добавим, что максимальный достижимый коэффициент усиления при рядовых используемых транзисторах составляет примерно 2–3 тысячи, но без обратной связи эта схема работала бы исключительно нестабильно, — скорее всего, динамик сгорел бы при первом же включении.
