Жидкокристаллические (ЖК) индикаторы в бытовой аппаратуре встречаются чаще всего только в виде готовых ЖК-дисплеев для распространенных применений — например, для часов, магнитол, музыкальных центров или в виде многоразрядного набора цифр. Есть и матричные ЖК-дисплеи для формирования бегущей строки, многострочные — для текстовых сообщений и т. п., вплоть до полнофункциональных цветных ЖК-матриц, — тех, что, используются в качестве экранов большинства современных массовых устройств: от мобильных телефонов до широкоэкранных телевизионных панелей.

Все ЖК-дисплеи сами по себе отличаются практически нулевым потреблением энергии в статическом режиме; энергия уходит только на переключение ЖК-ячейки. Правда, большинство матричных ЖК-дисплеев, предназначенных для демонстрации произвольных изображений, не могут обойтись без подсветки, которая будет потреблять довольно много (так, в ноутбуках — более половины общего потребления). Но нас здесь интересуют лишь обычные ЖК-дисплеи, используемые в качестве цифровых или цифробуквенных табло. Устройство ячейки такой простейшей (пассивной) матрицы или индикатора, вместо подсветки использующей зеркало, отражающее внешний свет, показано на рис. 7.8.

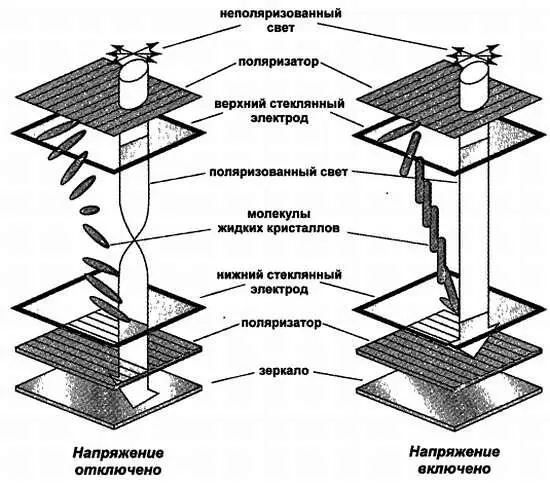

Рис. 7.8. Устройство пассивной ЖК-ячейки

Здесь слой жидких кристаллов толщиной несколько микрон находится между двумя стеклянными электродами, причем, за счет специальной структуры поверхности стекла, молекулы кристалла ориентированы параллельно плоскости этих электродов. Сверху и снизу такого «сэндвича» расположены пластины-поляризаторы, ориентированные перпендикулярно друг другу. Толщина слоя жидких кристаллов рассчитана так, что в исходном состоянии он поворачивает плоскость поляризации световой волны ровно на 90°. В результате в обесточенной ячейке (рис. 7.8, слева ) свет беспрепятственно проходит через весь «пирог», отражается от зеркала (оно сделано матовым, чтобы не отражало окружающих предметов) и возвращается обратно. Подобная матрица в обесточенном состоянии выглядит как обычная стеклянная пластинка.

Когда вы подаете на электроды напряжение (рис. 7.8, справа ), электрическое поле ориентирует молекулы жидкого кристалла вдоль его силовых линий, т. е. перпендикулярно плоскости электродов. Жидкий кристалл теряет свои свойства и перестает поворачивать плоскость поляризации света. За счет перпендикулярной ориентации поляризационных пластин весь «пирог» перестает пропускать свет. Образуется черная точка (или сегмент цифрового индикатора —, в зависимости от конфигурации электродов). Это так называемая TN-технология (от Twisted Nematic — название разновидности жидких кристаллов).

Подобные монохромные ЖК-дисплеи всем хорошо знакомы по наручным и настольным часам, портативным измерительным приборам, дисплеям калькуляторов, плееров, магнитол. Величина напряжения сверх некоего, очень небольшого, предела (порядка 1–3 В) на «яркость» (точнее, на контрастность) ЖК-ячейки практически не влияет. Поэтому таким способом получаются очень контрастные, выразительные монохромные цифробуквенные индикаторы и небольшие табло, для приличной разборчивости символов на которых достаточно лишь слабой внешней засветки.

Управлять сегментами такого индикатора приходится с помощью разнополярного напряжения (это существенное, но не принципиальное неудобство), потому что однажды «засвеченный» сегмент может оставаться в таком состоянии часами даже после снятия напряжения с электродов, и возвращать в исходное состояние его приходится принудительно, подачей напряжения противоположной полярности.

Пассивные ЖК-матрицы, как уже говорилось, отличаются практически нулевым потреблением энергии, но имеют малое быстродействие, — система параллельных электродов, по сути, представляет собой отличный конденсатор, да еще и заполненный электролитом (жидкими кристаллами) как будто специально для увеличения его емкости. Вместе с неизбежно высоким сопротивлением тончайших прозрачных электродов ячейка образует отличный фильтр низкой частоты. Поэтому время реакции при подаче импульса напряжения — сотня-другая миллисекунд. Для цифровых индикаторов это не имеет никакого значения, но для компьютерных и телевизионных дисплеев с сотнями тысяч и миллионами ячеек это никуда не годится, потому там используют активные матрицы, содержащие усилительные тонкопленочные транзисторы (TFT).

Управляют ЖК-дисплеями обычно с помощью специальных микросхем-драйверов (с некоторыми из таких микросхем мы познакомимся в главе 14 , а в главе 21 рассмотрим подключение графического ЖК-дисплея со встроенным драйвером). Следует отметить, что применение ЖК-индикаторов, на взгляд автора, оправданно лишь в автономных устройствах, где важно низкое потребление.

В приборах, питающихся от сети, целесообразнее использовать светодиодные индикаторы — они значительно красивее и эргономичнее. Конечно, есть и ЖК-дисплеи с подсветкой, но тогда теряется их главное преимущество, заключающееся в малом потреблении, а в эстетике выигрыш получается невелик. Однако сформировать на светодиодах произвольное изображение (например, даже просто отобразить названия месяцев и дней недели в часах-календаре) гораздо сложнее, чем на ЖК-дисплее, конфигураций которых выпускается значительно больше. Выпуск упомянутых OLED-панелей, аналогичных ЖК-дисплеям по конфигурации и управлению, значительно облегчил эту задачу.

Эта Простая конструкция здесь приводится как пример того, что для создания весьма полезных устройств часто не требуется сложной электроники. За простоту схемы придется заплатить относительной сложностью ее изготовления и настройки. Но дело того стоит — описываемая конструкция содержит минимум деталей, имеет высокую надежность и информативность. Особенно удобно, что такой уровнемер позволяет его устанавливать на баке любой конфигурации — в том числе плоском, где максимальный перепад уровней незначителен.

Электрическая схема уровнемера предельно проста, и приведена на рис. 7.9. Главная деталь — переменное сопротивление, включенное по схеме потенциометра. Оно управляет перераспределением тока через плечи двухцветного светодиода. При нахождении ползунка в крайних положениях горит практически только один из светодиодов (либо красный, либо зеленый), в промежуточном состоянии цвет свечения меняется от красного к зеленому через оттенки розового и желтого.
