Стабилитрон представляет собой обычный диод с вольт-амперной характеристикой, подобной показанной на рис. 6.1, за одним исключением — при превышении некоторого обратного напряжения (индивидуального для каждого типа стабилитрона) он обратимо пробивается и начинает работать как очень малое сопротивление, при этом уровень напряжения сохраняется. Это можно представить себе, как если бы обычное прямое падение напряжения, составляющее 0,6 В, увеличилось вдруг до большой величины. Стоит только снизить напряжение ниже оговоренного — стабилитрон опять запирается и больше не участвует в работе схемы. Напряжения стабилизации могут быть самыми разными — от 2 до 300 В. Учтите, что тепловая мощность, равная произведению тока через стабилитрон на его напряжение стабилизации, выделяется на нем самом, поэтому чем выше напряжение стабилизации, тем ниже допустимый ток. В характеристиках также указывается обычно минимально допустимое значение тока, при котором стабилитрон еще «держит» нужное напряжение.

Удобно использовать двусторонние стабилитроны (которые представляют собой два обычных, соединенных анодами) для того, чтобы и в положительном и в отрицательном направлении включения характеристики были бы симметричны. Вольт-амперная характеристика такого двустороннего стабилитрона (типа КС170) показана на рис. 7.4. Отметьте, что характеристика в области пробоя все же имеет некоторый наклон — т. е. при возрастании тока через прибор напряжение на нем не остается строго постоянным, а растет (это называется дифференциальным сопротивлением ). К тому же напряжение стабилизации меняется с температурой.

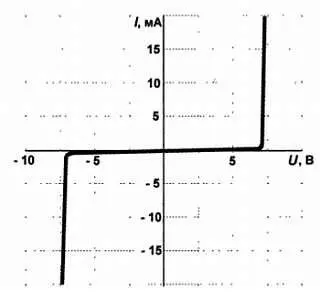

Рис. 7.4. Вольт-амперная характеристика двустороннего стабилитрона

Кстати, простейший стабилитрон — это обычный диод, включенный в прямом направлении, и их часто употребляют в таком качестве. Напряжение стабилизации составит при этом, естественно, 0,6 В (для его увеличения можно включить последовательно два и более диодов). Как видно из вольт-амперной характеристики диода (см. рис. 6.1), стабильность пресловутого напряжения 0,6 В оставляет желать лучшего (зависит и от тока, и от температуры), но во многих случаях особой стабильности и не требуется.

На рис. 7.5 приведена схема ограничителя напряжения на двух диодах (если требуется более высокое напряжение ограничения, их можно заменить на стабилитроны или на один двусторонний стабилитрон). Эту схему удобно применять, например, для защиты высокоомного входа микрофонного усилителя — нормальное напряжение с микрофона составляет несколько милливольт, и диоды никак не влияют на работу схемы, поскольку таким маленьким напряжением не открываются. Но если микрофон присоединен через длинный кабель, то на входе могут создаваться помехи от промышленного оборудования, от поднесенного к неподключенному входу пальца, или, скажем, от грозовых разрядов, которые сильно превышают указанные милливольты и могут вывести из строя каскады усилителя. В приведенной схеме такие помехи любой полярности замыкаются через диоды, и входное напряжение не может превысить 0,6–0,7 В ни при каких условиях.

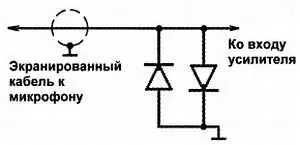

Рис. 7.5. Схема для защиты входа микрофонного усилителя

У внимательного читателя может возникнуть вопрос — ведь согласно вольт-амперной характеристике и стабилитрона, и диода ток при превышении соответствующего напряжения растет очень быстро, так не сгорят ли эти входные диоды при наличии высоковольтной помехи? Ответ прост — энергия помехи обычно очень мала, поэтому ток хоть и может быть достаточно велик, но действует на протяжении очень короткого промежутка времени, а такое воздействие и диоды, и стабилитроны выдерживают без последствий.

Стабилитроны в чистом виде хороши в качестве ограничителей напряжения, а для формирования действительно стабильного напряжения (например, опорного для АЦП и ЦАП) следует применять специальные меры для стабилизации тока через стабилитрон и одновременно обращать внимание на стабильность его температурных характеристик. Хотя и существуют специальные прецизионные стабилитроны, но все же, если вам нужен действительно качественный результат, то лучше применять интегральные стабилизаторы , которые дают на выходе гораздо более стабильное напряжение. Например, интегральный стабилизатор типа МАХ873, который в диапазоне 4-30 В на входе дает на выходе ровно 2,5 В, обладает еще и весьма высокой стабильностью — если даже положить на него паяльник (тем самым нагрев его градусов до 250), то напряжение на выходе этого стабилизатора и не шелохнется. В современной интегральной технике обычно источники опорного напряжения встраивают прямо в нужные микросхемы, но часто предусматривают вход и внешнего такого источника, потому что вы всегда можете захотеть изобрести что-нибудь получше.

Очень многие физические процессы обратимы. Типичный пример — если пластинка кварца изгибается под действием электрического поля, то можно предположить, что принудительное изгибание пластинки приведет к возникновению зарядов на ее концах. Так и происходит в действительности, и этот эффект лежит в основе устройства кварцевых резонаторов для реализации высокоточных генераторов частоты (см. главу 16 ), Не давало покоя физикам и одно из первых обнаруженных свойств полупроводникового p-n -перехода — зависимость его проводимости от освещения. Этот эффект немедленно стал широко использоваться в различных датчиках освещенности (фотосопротивлениях, фотодиодах, фототранзисторах), которые пришли на замену хоть и весьма чувствительным, но крайне неудобным для широкого применения вакуумным фотоэлементам и фотоумножителям. Затем вырос целый класс устройств — оптоэлектронные приборы .

* * *

Заметки на полях

Кстати, любой полупроводниковый диод в стеклянном корпусе является неплохим датчиком освещенности, его обратный ток сильно зависит от наличия света, — особенно этим отличаются старые германиевые диоды (например, Д2 или Д9). Можете попробовать поэкспериментировать, только не забывайте, что, во-первых, сам этот ток очень мал (обратное сопротивление диода весьма велико), что потребует хороших высокоомных усилителей, а во-вторых, от температуры этот обратный ток зависит еще больше, чем от света.

В оптоэлектронных приборах (оптронах) через светодиод (обычно инфракрасный, о них мы поговорим позже) пропускается зажигающий его ток, в результате чего в воспринимающем p-n -переходе фотодиода или фототранзистора ток резко возрастает. Между входным светодиодом и выходом при этом имеется прозрачная изолирующая прокладка, которая позволяет гальванически развязать выводы входа и выхода.
