Предельно допустимая мощность на коллекторе (то же самое справедливо для диодов) обычно определяется типом корпуса — один и тот же транзистор, помещенный в разные корпуса, может обеспечить разную выделяемую мощность. Критерием тут служит температура самого кристалла, которую померить ох как непросто!
Для ориентировки можно указать, что транзисторы (и другие приборы), помещенные в распространенный корпус ТО-220 (корпуса транзисторов показаны на рис. 6.11), могут без дополнительного радиатора рассеивать мощность до 1–2 Вт, а маломощные типа КТ3102 (корпус типа ТО-92) — до 0,5 Вт. С радиатором возможности сильно возрастают — корпус типа ТО-220 может рассеять до 60 Вт тепла без вреда для кристалла! Образцом тут могут служить микропроцессоры — какой-нибудь Pentium 4 на частоте 3 ГГц потребляет порядка 70–80 Вт мощности, но с внешним радиатором, дополнительно охлаждаемым специальным вентилятором, работает без вреда для многих миллионов транзисторов, которые он содержит. (Расчетом радиатора мы будем заниматься в главе 9 .)

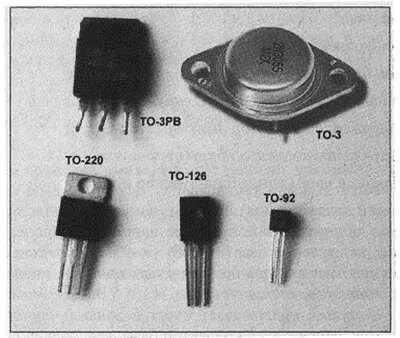

Рис. 6.11. Различные типы корпусов транзисторов
В любом случае следует выбирать минимально необходимый по мощности прибор — не только в целях экономии денег и места на печатной плате, но и потому, что чем меньше диод или транзистор, тем лучше у него остальные второстепенные характеристики: быстродействие, уровень собственных шумов, токи утечки и т. д. Но, как и в других случаях, запас обязательно следует иметь: если вы выберете для работы в цепи с напряжением 100 В и с токами до 1,5 А транзистор КТ815Г — это будет формально правильно, но я бы — для надежности — выбрал сюда что-нибудь помощнее.
* * *
Подробности
Есть правило, касающееся любых компонентов, не только диодов или транзисторов: из всех предельных параметров максимально допустимого значения в процессе работы может достигать только один, остальные должны оставаться как можно ниже (для транзисторов даже приводятся специальные графики, называемые областью безопасной работы). Так, если вы выбрали упомянутый КТ815Г для работы в цепи с напряжениями до 100 В — пусть предельные токи через него заведомо никогда не смогут превысить 0,5 А. Это будет правильно! Представьте себе йога, который тренирован для пребывания голым на холоде в минус 30° в течение часа, спокойно ходит по раскаленным угольям, выдерживает давление на грудную клетку большегрузного автомобиля в 10 тонн и при этом ломает кирпичи одним ударом ладони. А теперь заставьте его проделать все это одновременно! Конечно, не исключено, что он выдержит, — ну, а как нет?
* * *
В подавляющем большинстве случаев номенклатура отечественных транзисторов способна удовлетворить самого взыскательного разработчика. Я это пишу не для того, чтобы «поддержать отечественного производителя», а потому, что так и есть — на практике достаточно располагать пятком-десятком типов транзисторов, чтобы этого хватило почти на все случаи жизни. Среди маломощных транзисторов это КТЗ102 (КТЗ107 — здесь и далее в скобках указывается комплементарный [10] Комплементарный — букв, дополнительный, означает транзистор с такими же характеристиками, но противоположной полярности.
p-n-p -вариант). Лично мне очень нравятся архаичные маломощные транзисторы КТЗ15 (КТ361) — они имеют малые размеры и легко вписываются в современные платы с микросхемами (в том числе и с SMD-компонентами), потому что у них шаг между выводами 2,5 мм, выводы плоские и расположёны также в одной плоскости. Хороши невзыскательные и дешевые транзисторы средней мощности в корпусе ТО-126—КТ815 (КТ814) или КТ817 (КТ816), если требуется ток до 1–2 А. Если требуется высокий коэффициент усиления для средней мощности, стоит присмотреться к КТ972 (КТ973), построенным по «дарлингтоновской» схеме.
Среди мощных транзисторов можно отдать предпочтение КТ819 (КТ818) или, когда требуется «супербета», — КТ829 ( n-р-n , а также очень мощной комплементарной паре КТ827/КТ825. Выпускаются почти все эти типы мощных транзисторов в основном в корпусах типа ТО-220, но самая мощная пара КТ827 (КТ825) доступна в металлических корпусах ТО-3, что лучше, чем дешевый ТО-220, т. к. рассеиваемая мощность оказывается раза в 2–4 выше: типовая мощность транзистора в корпусе ТО-220 равна 20–45 Вт, а в корпусе ТО-3 — 80-125 Вт. Но ТО-3 намного неудобнее в технологическом плане, потому что крепление к теплоотводящему радиатору гораздо сложнее, и готовый радиатор подобрать под них нелегко. Впрочем, и мощности такие требуются нечасто.
Если трудно подобрать мощную «дарлингтоновскую» пару, то не забывайте, что дарлингтоновский транзистор всегда можно изготовить самостоятельно (см. рис. 6.5, а ). Причем в этом случае оба транзистора, составляющие «дарлингтоновскую» пару, должны монтироваться на один радиатор, но т. к. они соединены коллекторами, то это проблем не добавляет, и изолирующая прокладка не требуется.
* * *
Подробности
Для удобства мы употребляем западные наименования корпусов транзисторов, и далее то же самое будет относиться к микросхемам. Разумеется, названия корпусов для микросхем DIP, SOIC, SOT и др., как и транзисторных ТО-92, Т-220 и пр., применимы только к импортным компонентам, однако соответствующие отечественные корпуса микросхем имеют столь замысловатую систему обозначений, что для удобства и унификации мы будем в этой книге пользоваться исключительно западными названиями корпусов; еще и по той причине, что найти чертежи любого импортного корпуса намного легче, чем отечественного. Учтите, что имеется некоторая разница в шаге выводов (т. к. на западе приняты дюймовые стандарты, а у нас — метрические), хотя существенна она только для микросхем с большим числом выводов (см. главу 11 ).
* * *
При замене следует учитывать, что с корпусом мощного транзистора всегда электрически соединен его коллектор (если это корпус ТО-220, то коллектор — всегда средний контакт), а вот разводка двух оставшихся выводов может различаться, и ее нужно обязательно проверять по справочнику.
Все сказанное относится к низкочастотным транзисторам, которые можно употреблять для источников питания, в качестве ключей управления индикацией или для усилителей звуковой частоты. Для многих других применений, где требуется быстрое срабатывание в ключевом режиме или высокие частоты усиления, такие транзисторы, естественно, не годятся, но точных рекомендаций на все случаи жизни дать нельзя. Учтите только, что транзисторы в одинаковых корпусах обычно имеют близкую мощность, и всегда можно попробовать заменить неизвестный импортный транзистор похожим по внешнему виду из того, что есть под рукой.
