Для усилителей переменного тока хорошим — и часто используемым — приемом является шунтирование эмиттерного резистора конденсатором большой емкости. В результате режим усилителя по постоянному току (точка покоя, т. е. напряжение на коллекторе) обеспечен, а при наличии переменного входного напряжения эмиттерный резистор по номиналу уменьшается (к нему оказывается подключен параллельно конденсатор, сопротивление которого тем меньше, чем выше частота, как мы узнали из главы 5 ), поэтому растет и коэффициент усиления по напряжению всей схемы.

Теоретически транзисторный каскад на хорошем биполярном транзисторе в одиночку может усилить переменное напряжение с размахом 1 мВ раз в сто — если он правильно спроектирован, однако лучше полагаться на величину в 10–30 раз (если помните, максимальное увеличение по напряжению для современных биполярных транзисторов ограничено несколькими сотнями, если без всякой стабилизации).

Еще лучше в этом случае работают операционные усилители, но чтобы перейти к ним (см. главу 12 ), надо еще много понять о работе простых транзисторных каскадов.

Значительно улучшает схему использование в паре двух одинаковых транзисторов, соединенных эмиттерами, — так называемого дифференциального каскада (см. рис. 6.9). Дифференциальные каскады в силу их удобства широко применяли еще в эпоху недоступности микросхем (в том числе даже и в ламповые времена), но теперь их отдельно почти не используют, кроме некоторых областей вроде звукотехники. Они являются основой операционных усилителей, которые имеет смысл рассматривать, как единое целое. Тем не менее, понимание принципов работы дифференциального каскада необходимо, и мы рассмотрим его вкратце, а потом (в главе 8 ) построим на его основе простейший звуковой усилитель.

Рис. 6.9. Дифференциальный каскад на биполярных транзисторах

Дифференциальный каскад, как он показан на рис. 6.9, предполагает два раздельных одинаковых питания (плюс и минус) относительно «земли», но для самого каскада это не более, чем условность, — питание всего каскада можно рассматривать, как однополярное (и равное в данном случае 10 + 10 = 20 В), просто входной сигнал должен находиться где-то посередине между питаниями. Ради удобства проектирования схем источник входного напряжения всегда привязывают к «земле», потенциал которой находится посередине между потенциалами источников питания самого каскада, т. е. общее питание рассматривают, как разделенное на два: положительное и отрицательное. Относительно этой же «земли» мы будем также отсчитывать выходные напряжения U вых1 и U вых2 .

С учетом того, что база и эмиттер транзистора всегда привязаны друг к другу, в этой схеме обе базы в рабочем режиме всегда будут иметь одинаковый потенциал. Поэтому, если на них подавать один и тот же сигнал (базовые резисторы на рис. 6.9 не показаны), то ничего происходить не будет — току течь некуда, т. к. все под одним и тем же напряжением. Вся конструкция из двух транзисторов будет смещаться относительно «земли» в соответствии с поданным сигналом, а на выходах ничего и не шелохнется — это легко проверить. Такой сигнал называют синфазным .

Иное дело, если сигналы на входах различаются — их разность будет усиливаться. Такой сигнал называют дифференциальным . Это основное свойство дифференциального усилителя, которое позволяет выделять небольшой сигнал на фоне довольно большой помехи. Помеха одинаково — синфазно — действует на оба входа, а полезный сигнал усиливается.

Мы не будем здесь подробно разбирать работу этой схемы (рекомендую [4, 5]), только укажем некоторые ее особенности:

□ входное сопротивление дифференциального каскада равно входному сопротивлению каскада с общим коллектором;

□ усиление по напряжению (дифференциальному) составляет 100 и более раз.

Если вы хотите получить точно определенный коэффициент усиления, в каждый из эмиттеров нужно ввести по одинаковому резистору — тогда К ус будет определяться, как для каскада на рис. 6.7. Но обычно в таком режиме дифференциальный усилитель не применяют — их используют в системах с общей обратной связью, которая и задает необходимый коэффициент усиления (см. главу 8 );

□ выходы строго симметричны;

□ резистор R к1 , если не используется U вых1 , вообще можно исключить (или наоборот) — смотря, какой выход (прямой или инверсный) использовать.

Типы полевых транзисторов гораздо более разнообразны, чем биполярных (к полевым, кстати, и принадлежал самый первый прототип транзистора, изобретенный Шокли еще в 1946 году). Только основных разновидностей существует более десятка, но всем им присущи общие черты, которые мы сейчас кратко и рассмотрим.

Простейший полевой транзистор с p-n -переходом показан на рис. 6.10, а — в данном случае с «-каналом. Аналогичные базе, коллектору и эмиттеру выводы называются здесь затвор, сток и исток . Если потенциал затвора равен потенциалу истока (т. е. имеется в виду аналог замыкания цепи база-эмиттер у биполярного), то, в отличие от биполярного, полевой транзистор с p-n -переходом открыт. Но есть и еще одно существенное отличие — если биполярный транзистор при полном открывании имеет почти нулевое сопротивление цепи коллектор-эмиттер, то полевой в этих условиях работает довольно стабильным источником тока — ток в цепи истока почти не зависит от напряжения на стоке. Сама величина тока зависит от конкретного экземпляра транзистора и называется начальным током стока . Запереть его удается подачей отрицательного (порядка 7-10 В) напряжения на затвор относительно истока, а в промежутке полевик с n -каналом находится в активном режиме, когда ток стока зависит от напряжения на затворе.

Уникальной особенностью полевого транзистора является то, что в рабочем режиме он фактически не потребляет тока по входу затвора — достаточно иметь соответствующий потенциал, ведь диод затвор-исток в рабочем режиме смещен в обратном направлении, и ток через него определяется только токами утечки, которые равны нано- и микроамперам, как говорилось ранее! В этом отношении полевой транзистор аналогичен электронной лампе. А если мы сместим этот переход в положительном направлении (когда потенциал затвора превысит потенциал истока, и диод затвор-исток откроется), то полевой транзистор с p-n -переходом уже перестанет работать как транзистор.

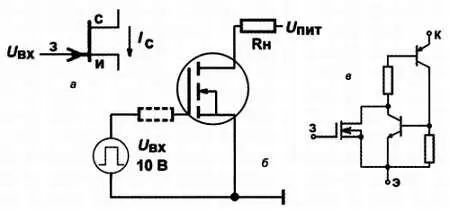

Рис. 6.10. Полевые транзисторы:
