Полупроводниковая промышленность выпускает очень много типов электронных приборов. В этой главе мы подробно рассмотрим только основные, самые широко употребляемые их разновидности. По ходу изложения нам будут встречаться и другие приборы, имеющие более узкий спектр применения, и необходимые пояснения будут даны в соответствующих главах. Все эти компоненты, вместе с диодами и транзисторами, в отличие от интегральных микросхем, называют еще дискретными, а основанную на их использовании схемотехнику — дискретной схемотехникой. Не следует думать, что последняя, в связи с дешевизной микросхем, полностью вышла из моды: во-первых, многие узлы современных схем все равно делают на дискретных компонентах, во-вторых, как ни странно, иногда только использование дискретной схемотехники позволяет достичь наивысшего качества — типичным примером служат высококачественные звуковые усилители мощности.

Конечно, выдающийся американский физик Джозеф Генри, помогая художнику Самюэлю Морзе в постройке телеграфа, и не думал ни о какой электронике, которая потом завоюет мир. Электромагнитное реле он изобрел даже не в рамках фундаментальной науки, которая, как известно, есть способ познания мира и чурается практики, а просто, чтобы «помочь товарищу», который, впрочем, наверняка платил неплохие деньги.

Так это было или иначе — важно, что электромагнитное реле стало одним из самых главных технологических изобретений XIX века. По популярности ему не затмить, конечно, электрического освещения, электрогенератора и электродвигателя, телеграфа, телефона и прочих достижений «века электричества», но факт, что именно этот не очень известный широкой публике приборчик еще недавно был одним из важнейших компонентов любой электрической системы и широко используется до сих пор.

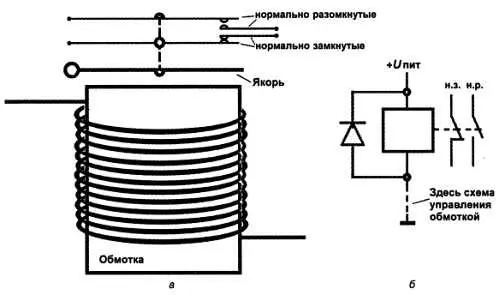

Рис. 7.1. Схематическое устройство ( а) и рекомендуемая схема включения ( б) электромагнитного реле

Реле стало первым в истории — задолго до ламп и транзисторов — усилителем электрических сигналов. С помощью реле напрямую не усилить предвыборную речь кандидата в президенты, но если ее, по современной моде, закодировать нулями-единицами, то реле справится с такой задачей в принципе ничуть не хуже любого другого устройства, — именно на этом свойстве было основано его применение в телеграфе Морзе.

Конечно, быстродействие реле, как ключевого элемента, оставляет желать лучшего — даже о килогерцах здесь речь не идет, обычная скорость срабатывания для самых малогабаритных и быстродействующих реле составляет десятки миллисекунд, что соответствует частотам в десятки герц. Но в режиме быстрого переключения реле использовать и не надо, для этого существуют другие электронные компоненты. Реле применяют там, где нужно надежно коммутировать нагрузку с минимальными потерями в контакте. Огромным преимуществом реле является не только полная изоляция между входом и выходом (как говорят, гальваническая развязка ), но и низкое сопротивление контактов. По этой причине их в наше время используют, например, для коммутации в измерительных схемах, где очень важно, чтобы сопротивление измерительных цепей было минимальным и стабильным.

Учтите, что указываемые в справочниках параметры контактов (типа «переходное сопротивление не более 1 Ом») обычно сильно завышены, они рассчитаны на наихудший случай.

На рис. 7.1, а схематически изображено устройство простейшего электромагнитного реле. Любое реле — независимо от конструкции — обязательно содержит три главных компонента: обмотку, якорь и контакты. Исключение составляют так называемые герконовые [11] Геркон расшифровывается как «герметизированный контакт». Герконы выпускаются и отдельно и представляют собой стеклянную трубочку с двумя или тремя выводами от запаянного в нее контакта (простого или перекидного), защищенного таким образом от влияния внешней среды. Контакт под воздействием внешнего магнитного поля — например, при поднесении постоянного магнита — может замыкаться и размыкаться. Герконовые реле обычно представляют собой подобный геркон, на который намотана обмотка с теми или иными параметрами. реле, у которых якорем служат сами контакты. Обмотка представляет собой катушку индуктивности (соленоид), около которой (или в которой) при подаче тока перемещается якорь, выполненный из ферромагнитного материала. Теорию этого процесса излагать слишком долго, да к тому же она не нужна для практических целей. Важно понимать, что при подаче переменного или постоянного тока якорь перемещается и через тягу из изолирующего материала (на рис. 7.1, а она показана пунктиром) приводит к перемещению подпружиненных контактов, которые замыкаются (если были «нормально разомкнутыми») или размыкаются (если были «нормально замкнутыми»).

Также используется и вариант «перекидных» контактов, в которых присутствует центральный общий подпружиненный контакт, в нормальном положении замкнутый с одним из соседних, а при подаче тока перекидывающийся к другому. Если ток через обмотку снимается, то все возвращается в исходное состояние. Большинство типов реле содержит не одну, а несколько групп таких контактов, управляемых одним якорем. Это можно увидеть на рис. 7.2, где представлены некоторые типы реле.

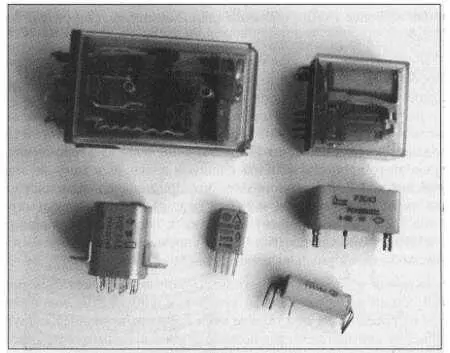

Рис. 7.2. Некоторые разновидности электромагнитных реле

Разумеется, вокруг этого базового принципа работы за много лет были накручены различные «прибамбасы»: так, существуют реле, которые при каждой подаче импульса тока перебрасываются в противоположное положение (пускатели), реле, контакт в которых может иметь три положения (трехпозиционные: замкнутонейтраль-замкнуто) и т. п., но мы не будем их рассматривать, потому что большинство функций таких специализированных реле давно выполняют логические микросхемы. Мало того, вместо электромагнитных реле во многих случаях (но не во всех!) лучше использовать оптоэлектронные (твердотельные) реле — принцип тот же, но нет никаких соленоидов и движущихся частей. Их мы кратко рассмотрим далее, а пока изучим важнейшие характеристики обычных реле — они мало меняются даже с переходом к твердотельной электронике.
