Самый простой вариант такого прибора — диодная оптопара (рис. 7.6), которая обычно служит для электрически изолированной передачи линейных сигналов (например, звуковых колебаний или уровней постоянного тока в регулирующих устройствах). В ней обратный ток ( I вых ) приемного диода линейно зависит от управляющего тока через светодиод ( I упр ). Обратите внимание, что рабочая полярность у фотодиода обратная, чем у обычного диода, поэтому у таких компонентов, если они выпускаются в отдельном корпусе, плюсом помечен катод, а не анод.

Рис. 7.6. Диодная оптопара

Один из главных параметров оптопар — коэффициент передачи по току К п . Это величина, равная отношению выходного тока приемника оптопары (за вычетом темнового тока) при определенном напряжении на выходе, к входному току. Он характеризует чувствительность оптопары. Диодные оптопары (АОД101, АОД130), подобные показанной на рис. 7.6, имеют высокое быстродействие (типовое время нарастания сигнала — десятки наносекунд), но небольшой Кп, порядка единицы и даже меньше. Их основное назначение — преобразование линейных аналоговых сигналов. У транзисторных оптопар, в которых приемником служит фототранзистор, К п намного больше (порядка сотен), зато быстродействие гораздо ниже, типичная транзисторная оптопара (АОТ110, TLP521) может работать с прямоугольными сигналами на частотах не выше 10 кГц. При этом для обеспечения достаточного быстродействия входные токи таких оптопар должны составлять порядка 10 мА и более, а коллекторное сопротивление — не превышать сотен ом.

* * *

Подробности

При выборе оптопар стоит также учесть, что многие отечественные оптопары имеют низкую стойкость изоляции (предельное напряжение 100–200 В), причем в справочниках приводятся противоречивые данные. Диодная оптопара АОД130 выдерживает не менее 1500 В между входом и выходом и заведомо годится для работы с сетевым напряжением, а вот популярная АОД101 с допустимым напряжением 100 В — увы, нет. Импортные оптопары имеют допустимое напряжение изоляции не менее единиц киловольт, т. е. подходят для работы с сетевым напряжением без оговорок.

* * *

Если требуется обеспечить гальваническую развязку при передаче прямоугольных импульсов с достаточным быстродействием, то можно воспользоваться более сложными по конструкции оптопарами. Так, одноканальные 6N135/136 или двух-канальная HCPL-0560 (специально предназначенная для интерфейса RS-232) с диодом в качестве приемника и дополнительным усилительным транзистором обеспечат; передачу импульсов до 1 МГц, более чувствительная 6N139 с дарлингтоновским транзистором — до 100кГц. Специализированная оптопара TLP558 с логическим; элементом на выходе может обеспечить скорость передачи до 6 МГц при входном токе всего 1,6 мА. Такие оптопары часто применяют для гальванической изоляции, линий передачи данных. Например, медицинские приборы должны быть очень хорошо изолированы от потенциалов, связанных с электрической сетью, и прямое их подключение к компьютерным портам недопустимо — тогда и применяют оптопары, которые обеспечивают их полную изоляцию.

Упомянутые ранее оптоэлектронные реле (часто их также называют твердотельными ) устроены аналогично оптопарам, но с мощным фототиристором (о тиристоpax см. главу 10 ) в качестве приемника: так, бесконтактное реле типа D24125 фирмы Crydom позволяет коммутировать сетевой переменный ток до 280 В при 125 А путем подачи напряжения 3–5 В при токе 3 мА (т. е. непосредственно от логической микросхемы) через управляющий светодиод. Мощностью 10 мВт напрямую управляют мощностью примерно в 35 кВт при полной гальванической развязке ей-богу, совершенно беспрецедентный случай, обычным электромагнитным реле недоступный! Недостатком оптоэлектронных реле является большое сопротивление «контактов» — так, указанное реле D24125 приходится ставить на теплорассеивающий радиатор уже при коммутируемых токах порядка 5–8 А, что совершенно не требуется для обычных электромагнитных реле. Пример использования такого реле, управляемого непосредственно от микроконтроллера, мы увидим в главе 21 .

Набиравшая обороты космическая отрасль быстро сосредоточила усилия вокруг реализации другого эффекта — возможности генерации тока в полупроводниковом переходе под действием света, и картинка искусственного спутника Земли с широко раскинутыми темно-синими панелями солнечных батарей теперь стала уже традиционной. Но, может быть, таким же образом возможно генерировать свет, если подавать на p-n -переход напряжение? Оказалось, что можно, но это было реализовано далеко не сразу.

Первым поддался инфракрасный (ИК) и красно-зеленый участок спектра. К началу 1980-х годов полупроводниковые светодиоды (LED, Light Emission Diode ), излучающие в ИК-диапазоне, уже стали широко использоваться в дистанционных пультах управления, а красненькие и зелененькие сигнальные светодиоды хоть и были тогда еще куда тусклее традиционных лампочек накаливания, зато оказались намного более долговечны и потребляли принципиально меньше энергии.

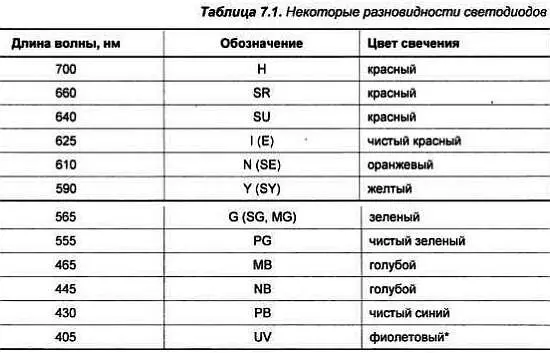

В настоящее время в целом проблемы решены, и освоен фактически весь видимый спектр, включая синий и даже ультрафиолетовый диапазоны. Характерной особенностью цветных светодиодов является то, что они излучают свет одной (точнее, близкой к этой одной) длины волны, из-за чего насыщенность излучаемого света превосходит все чаяния художников. Существуют не менее двух десятков разновидностей светодиодов для разных длин волн, охватывающих все цвета видимого спектра (частично они перечислены в табл. 7.1, обозначения соответствуют продукции фирмы Kingbright и некоторых других фирм). Часто можно встретить в продаже и светодиоды белого свечения (они получаются из цветных, если покрыть часть кристалла люминофором, преобразующим оттенки света), которые все больше используются в качестве экономичных и долговечных источников света.

* Часто продают под названием ультрафиолетовых, потому что этот тип LED действительно захватывает УФ область, и может вызывать свечение многих типов люминесцентных красителей.

Сами по себе светодиоды делятся на обычные и повышенной яркости. Не следует сломя голову кидаться на повышенную яркость — в большинстве случаев она не нужна и только будет слепить глаза, если светодиод используется в качестве, скажем, индикатора наличия напряжения, причем регулировать такую яркость непросто. Очень тщательно следует подходить и к выбору корпуса — матовый (диффузный) рассеиватель обеспечивает меньшую яркость, зато светящуюся полусферу видно под углом почти 180° во все стороны.
