Рис. 7.9. Электрическая схема уровнемера

Двухцветный красно-зеленый светодиод VD1 трехвыводной, любого типа (автор использовал большой 10-миллиметровый L-819EGW фирмы Kingbright ). Общим выводом он присоединен к источнику питания, двумя остальными — к крайним выводам потенциометра R2. Ползунок потенциометра соединяется с другим выводом источника питания через резистор R1, ограничивающий ток при нахождении ползунка в крайних положениях. Резистор R д , показанный на схеме пунктиром, необязательный и служит для выравнивания яркостей, если одно из плечей (обычно — красное) горит сильнее другого, и изменение цвета при вращении ползунка происходит неравномерно. Номинал резистора R1 и переменного R2 должны находиться примерно в соотношении R1/R2 = 1/4-1/5. При этом яркость в крайних положениях ползунка максимальна, а к середине диапазона, когда светятся оба светодиода примерно одинаково, падает, но зрительно это почти незаметно, — меняется лишь оттенок свечения.

Такая полярность подключения источника питания, как показана на рисунке, годится для светодиода с общим анодом (положительным выводом), для светодиода с общим катодом (например, BL–L109EGW фирмы Betlux ) она, соответственно, будет противоположной. Сам источник питания может быть любым низковольтным (вплоть до батареек) напряжением от 5 до 18 вольт. От напряжения источника зависит подбор номиналов резисторов — такие номиналы, как на схеме, годятся для питающего напряжения 5 В, при 12 вольтах их надо увеличить примерно втроевчетверо. Автор использовал стабилизированный источник, встроенный в вилку, разобрав его и поместив в общий с постоянными резисторами и светодиодом корпус. При использовании батареек можно обойтись тремя штуками типоразмера АА (не меняя номиналов, указанных на схеме), только тогда целесообразно встроить в схему выключатель или кнопку — при непрерывном горении щелочных АА-батареек хватит всего примерно на неделю.

Вся электрическая часть, исключая потенциометр, смонтирована в герметичном пластиковом корпусе, в котором делается отверстие, куда должен изнутри плотно входить светодиод (для надежности все стыки стоит проклеить «алюминиевым» скотчем, а место стыка светодиода с крышкой и отверстия для вывода проводов промазать герметиком). Потенциометр, который устанавливается на баке, может соединяться со схемой трехжильным гибким проводом в двойной изоляции (тем, на который обычно вешают подвесные светильники). Для надежности не стоит распаивать такой толстый провод непосредственно к потенциометру — лучше сделать промежуточную колодку с винтовыми соединениями.

Теперь о конструкции механической части, которая схематически приведена на рис. 7.10.

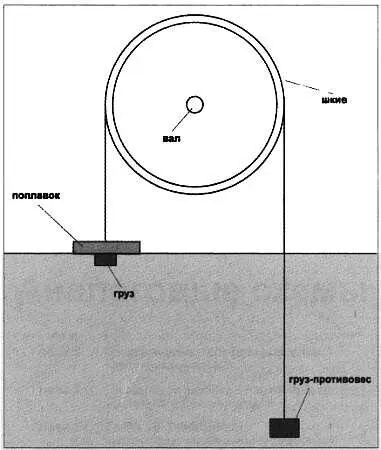

Рис. 7.10. Конструкция механической части уровнемера

Ползунок переменного резистора жестко закреплен на одном валу с вращающимся шкивом, через который перекинута капроновая нитка с поплавком на одной стороне и грузом-противовесом на другой. Поплавок тоже подгружен дополнительным грузом так, чтобы сила натяжения нити на воздухе была достаточно большой, и нить не пыталась размотаться со шкива (вес этих грузов может составлять несколько сотен граммов). Поплавок делается из пенопласта, и разность между его весом в воздухе (вместе с весом груза) и весом груза-противовеса должна быть меньше плавучести поплавка (последняя по закону Архимеда равна в граммах объему вытесненной поплавком воды, выраженной в кубических сантиметрах). Грузы могут быть изготовлены из свинца, латуни, бронзы и даже алюминия — в общем, из любого материала, не подверженного воздействию воды. Угол поворота подвижной системы φ у разных типов переменных резисторов несколько различается, и обычно находится в пределах 240–260° (если не найдете данных по справочнику, придется измерить). Длина окружности шкива должна быть такой, чтобы обеспечить полный поворот ползунка на эту величину при движении поплавка от самого дна до поверхности. То есть диаметр шкива рассчитывается по формуле: (360/ φ·Н )/ π , где φ — максимальный угол поворота подвижной системы потенциометра, Н — максимальный перепад уровней. Диаметр шкива, измеренный по месту прилегания нити, должен быть подогнан под эту величину максимально точно. Нить несколько раз оборачивается вокруг шкива, чтобы она по нему не скользила.

Самое сложное в этой конструкции — смонтировать систему так, чтобы длина нити точно соответствовала перепаду уровней, и при нахождении поплавка в верхнем положении, движок потенциометра находился также в крайнем положении (соответствующем зеленому свечению светодиода). Автор делал это «насухую», разместив всю конструкцию со шкивом и поплавком на возвышении, точно соответствующем по высоте перепаду уровней воды в баке, и установив для удобства подгонки в одном из грузов винтовой зажим для нитки. Затем отлаженную и проверенную конструкцию аккуратно переносят, закрепляют на баке и проверяют с водой. Если над баком нет крыши, то всю конструкцию стоит накрыть отдельным колпаком для защиты от дождя и любопытных птиц.

Пара слов о подборе переменного резистора, от которого в значительной степени зависит надежность конструкции. Для наших целей категорически не подходят современные резисторы для аудиоаппаратуры, особенно с открытым резистивным слоем. Идеально для этой цели пригодны старинные отечественные герметичные резисторы типа СПО-1, но сегодня их можно разыскать только случайно на развалах или разобрав какой-нибудь старый прибор военной приемки. Если вы их не найдете, попробуйте разыскать отечественные герметизированные СПЗ-9а или аналогичные — они меньше по размерам, но тоже очень надежные. Для глубоких емкостей заманчиво попробовать приспособить многооборотные потенциометры, но автор так и не смог найти типа, достаточно надежного для работы в этой конструкции. Разумеется, характеристика резистора предпочтительно должна быть линейной (т. е. типа А ), нелинейные ( Б или В ) дадут неравномерную зависимость цвета свечения от уровня. Если все указанные операции выполнить аккуратно, то уровнемер подстройки больше не потребует и будет надежно служить годами, не требуя никакого обслуживания.
