Преувеличено и влияние на работу аппаратуры кабелей — в подавляющем большинстве случаев нет совершенно никакой нужды тратиться на кабели из «рафинированной» меди стоимостью 100 долларов за метр. Медь в обычных проводах и без того «рафинированная», а разница в электропроводности между особо чистой и обычной электротехнической — в лучшем случае доли процента. О «серебряных» и тем более «золотых» кабелях вообще умолчим. Особенно забавно существование последних — с учетом того, что электропроводность золота примерно на 30 % хуже, чем у меди. А что касается серебра, то его 8 % преимущества в этом случае тоже оказываются практически незаметны. Поэтому, если у вас занозой в печенке сидит представление о том, что на проводах от усилителя к колонкам теряется какая-то часть напряжения, приводя к искажениям, — просто возьмите провод потолще, и все. Но на самом деле в бытовой аппаратуре мощностью до 50 Вт и этого совершенно не требуется, т. к. потери эти объективно настолько малы, что на субъективное восприятие могут оказывать еще меньшее влияние, чем упомянутые искажения — проще говоря, вообще никакого. Другое качество этих проводов — снижение их индуктивности за счет особого переплетения жил (так называемый литцендрат ) — на Звуковых частотах также не оказывает практически никакого влияния. Часто встречающееся возражение типа «но я же слышу, что с новыми кабелями стало лучше!» стоит отнести исключительно на счет психологического эффекта.

Самый смешной миф из джентльменского набора приемов для «разводки лохов» — направленность кабеля. Естественно, провод не может иметь никакой направленности — если, разумеется, разъемы у него на концах одинаковы. Абсолютно не имеет значения для звука и качество цифровых каналов — например, CD-читалка из карманного плеера справится со своей задачей ничуть не хуже, чем из навороченного музыкального центра, единственное условие при этом — чтобы при дальнейшей обработке цифровой сигнал не просачивался в звуковой тракт, что при грамотной — и ничуть не удорожающей систему — постановке дела есть вполне стандартное требование. Более подробно все эти вопросы освещены, например, в [8].

О питании электронных устройств

Мы ежедневно просовываем ему через отдушину хлеб на вилах, а когда он требует, то и мясо, но — увы! — не хлеб и не мясо составляют главную его пищу.

А. Дюма. Три мушкетера

О том, что трансформаторы вкупе с фильтрующими конденсаторами зачастую составляют основную часть массы и габаритов современных электронных устройств, известно всем. Реальных альтернатив обычным линейным трансформаторным источникам питания всего, в сущности, две (экзотику вроде солнечных батарей мы рассматривать не будем). Самую распространенную составляют электрохимические источники тока (батареи и аккумуляторы), с которых мы и начнем. Об импульсных источниках питания, получающих все большее распространение, мы кратко поговорим в конце главы.

Главное преимущество электрохимических (гальванических) элементов — мобильность, в чем им замены нет. Главный недостаток — они не обеспечивают долговременной эксплуатации для подавляющего большинства электронных устройств, за исключением специально спроектированных малопотребляющих либо редко используемых — таких, как наручные часы, пульты управления бытовой техникой или наши любимые мультиметры. В любом случае правильный выбор типа электрохимического источника — довольно важное дело.

Из всех электрохимических элементов для наших целей актуальнее всего щелочные пальчиковые батарейки. Вообще говоря, батарейками их называть неправильно — батарея, по определению, есть несколько элементов, соединенных в единый источник: так, батарейка типоразмера «Крона» — это действительно батарейка, а пальчиковая АА-типа — всего лишь элемент (о типоразмерах и характеристиках различных гальванических элементов см. приложение 2 ). Но в быту их принято называть именно так, и мы тоже будем следовать традиции, употребляя вперемешку слова «элемент» и «батарейка».

Номинальное напряжение щелочных ( alkaline ) элементов — 1,5 В (у свежих элементов без нагрузки — 1,62 В). Для некоторых целей (например, в качестве резервных источников питания) в радиолюбительской практике используются литиевые батарейки-«монетки» с номинальным напряжением 3 В, но в качестве основных, кроме очень малопотребляющих устройств, их применять не рекомендуется из-за более высокой стоимости. Литиевые аналоги мощных щелочных элементов типоразмеров С или D на массовом рынке отсутствуют, а появившиеся в последнее время литиевые элементы типоразмера АА и ААА весьма неплохи, хотя пока и довольно дороги.

Основное отличие литиевых элементов от щелочных заключается в характере снижения напряжения по мере истощения — литиевые держат напряжение практически на номинальном уровне до последнего момента, после чего оно быстро падает до нуля (рис. 9.1).

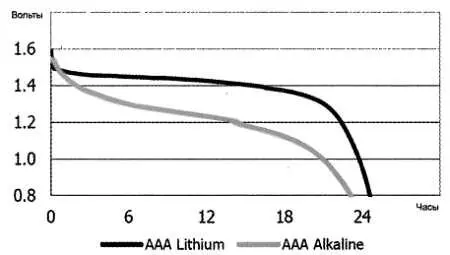

Рис. 9.1. Сравнительные разрядные характеристики литиевых и щелочных ААА-элементов при малых токах

(по данным фирмы Energizer)

Литиевые элементы имеют исключительно низкий саморазряд (срок хранения в 12–15 лет для них типичен), высокую морозоустойчивость и могут быть рекомендованы для малопотребляющих или относительно редко включающихся устройств в жестких условиях эксплуатации. Следует также учесть, что из-за низкого внутреннего сопротивления литиевые лучше всего себя проявляют при работе на мощную или импульсную нагрузку. В таком режиме они покажут гораздо большее время работы, чем щелочные, и практически сравняются с последними по стоимости в расчете на каждый ватт-час, в то время как в низкопотребляющих приборах щелочные по емкости от них почти не отличаются, зато гораздо дешевле.

Важнейшей характеристикой электрохимических элементов является их энергоемкость . Для электрохимических источников ее традиционно измеряют в миллиампер-часах (мА·ч). Эта величина, умноженная на напряжение элемента или батареи, даст энергию элемента в милливатт-часах, т. е. абсолютное количество энергии, запасенное в элементе (если дополнительно умножить на коэффициент 3,6, то получится энергия в привычных джоулях). Но в джоулях, милливатт-часах или ватт-часах для наших нужд энергию измерять неудобно, т. к. само напряжение элемента в процессе разряда меняется, и существенно (см. графики на рис. 9.2 и 9.3, представляющие процесс разряда во времени). Зато выраженная в миллиампер-часах энергоемкость легко поддается измерению и расчету — достаточно поделить эту величину на средний потребляемый устройством ток, и получится допустимое время работы устройства.
