Еще лет двадцать назад автомобильные аккумуляторы были весьма капризными и даже несколько опасными для здоровья — конструкторы никак не могли справиться с выделением газов, сопровождающим процесс заряда. Из-за этого СКА приходилось делать негерметичными, а электролитом в них, между прочим, служит серная кислота, которую периодически требовалось доводить до нужной плотности дистиллированной водой — занятие, мягко говоря, небезопасное. С тех пор СКА значительно облагородились, стали герметичными и необслуживаемыми, но в основе они все те же, что тридцать и пятьдесят лет назад. У них низкая удельная энергоемкость (30–50 Вт-ч/кг в самых лучших образцах), и они боятся глубокого разряда, отчего в процессе хранения их надо все время подзаряжать.

Зато у СКА высокая перегрузочная способность — стартерная батарея даже на морозе без особых усилий отдает ток в несколько сотен ампер, необходимый для того, чтобы прокрутить холодный двигатель. При этом СКА дешевы и относительно неплохо держат заряд — хороший автомобильный аккумулятор разряжается в среднем на 5 % в месяц или на 50 % за год. Именно этот тип аккумуляторов традиционно используется в источниках бесперебойного питания (ИБП). Так как там батареи пребывают в тепличных условиях (постоянно подзаряжаются), то срок службы аккумуляторов в ИБП может достигать 5–7 лет.

СКА заряжать довольно просто (они не очень боятся перезаряда), автоматические зарядники для автомобильных СКА доступны каждому. В радиолюбительской практике герметизированные СКА можно рекомендовать для питания мощных устройств (например, содержащих электродвигатели).

Для никель-кадмиевых(NiCd) аккумуляторов также характерна высокая нагрузочная способность (хотя и поменьше, чем для СКА), но есть у них и три капитальных недостатка. Первый: относительно малая удельная энергоемкость (хотя й несколько большая, чем у СКА) — 45–60 Вт-ч/кг. Второй: нелюбовь к зарядке не «с нуля» — так называемый эффект памяти. Третий: высокий саморазряд — до 10 % в первые сутки, потом около 10 % в месяц.

Правильный режим зарядки NiCd-аккумуляторов — сначала полная разрядка (формально — до напряжения 1 В на элемент), а потом уже полная зарядка. Потому для NiCd-аккумуляторов рекомендуется вырабатывать заряд до полного «умирания» устройства — редкие зарядные устройства позволяют себе тратить время на предварительную разрядку. «Фирменная» зарядка производится до достижения определенного напряжения с дополнительным контролем по температуре (так работают зарядники, например, к дорогому электроинструменту). Более простой способ — заряжать определенным током в течение конкретного времени. Это лишний аргумент для того, чтобы предварительно разряжать батарею, потому что иначе определить необходимое время затруднительно. Правда, и умеренной перезарядки NiCd-аккумуляторы боятся меньше, чем рассматриваемые далее NiMH.

NiCd-аккумуляторы традиционно используются там, где требуется высокая нагрузочная способность и большой кратковременный ток. В первую очередь это электроинструмент, снабжаются такими аккумуляторами и профессиональные ТВ-камеры, шахтерские фонари или мобильные радиостанции. Одно из крупных преимуществ NiCd — это единственный тип, который без последствий может храниться полностью разряженным.

Никель-металлгидридные(NiMH) — это все пальчиковые аккумуляторы, которые продаются в киосках. Номинальная емкость для элементов одного размера различается, и обычно написана на ник большими буквами. Когда-то эту нишу занимали NiCd (они еще выпускались с этикетками на белом фоне, чтобы отличить от батареек), но «зеленые» настояли, и теперь NiCd можно приобрести лишь в специализированных точках продаж. Конечно, дело не только в загрязнении окружающей среды — NiMH-аккумуляторы имеют большую, чем NiCd, удельную емкость (60-120 Вт-ч/кг) и не склонны к «эффекту памяти», потому заряжать их можно не обязательно «с нуля». Зато они боятся глубокого разряда (хотя и не в такой степени, как СКА), и хранить их надо хотя бы частично заряженными. При этом они имеют самый высокий из всех типов саморазряд (вдвое больше, чем у NiCd) и страшно не любят перезарядки, потому что сильно нагреваются в конце процесса заряда (это, кстати, может служить одним из признаков того, что зарядку пора заканчивать). Типичные кривые зависимости напряжения от времени работы для таких аккумуляторов показаны на рис. 9.4.

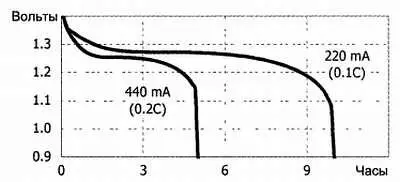

Рис. 9.4. Типовые разрядные кривые NiMH-аккумулятора типоразмера ААемкостью 2200 мА-ч при 20 °C

(по данным Energizer Holdings, Inc.)

Как ни старались, но заставить NiMH отдавать большой импульсный ток при перегрузках не удалось. Тем не менее, NiMH-элементы сейчас наиболее распространены среди универсальных аккумуляторов для бытовой электронной аппаратуры, исключая только такую, где зарядное устройство целесообразно встроить в сам прибор или «бесплатно» прикладывать к нему. Дело в том, что Li-ion-разновидность, о которой пойдет речь далее, абы как заряжать решительно не рекомендуется, и лишь «фирменный» зарядник гарантирует, что все будет как надо.

Прежде всего отметим главную, и очень удобную черту литий-ионных(Li-ion) аккумуляторов — никакого «эффекта памяти» они не имеют, и вообще никакой профилактики (в виде специальной «тренировки» при хранении) не требуют. Но это мало помогает — Li-ion отличаются еще и тем, что портятся просто при хранении практически так же, как и во время эксплуатации. А вот будете ли вы их разряжать до конца или подзаряжать каждые полчаса — от этого почти ничего не зависит (допустимое число циклов заряд-разряд превышает 1000), причем частая дозарядка для этого типа даже предпочтительнее, т. к. хранить их полагается в заряженном виде.

Li-ion-аккумуляторы отличаются большой энергоемкостью (110–160 Вт-ч/кг) и малым саморазрядом — менее 10 % в месяц, причем около трети этой величины обусловлено потреблением встроенных схем защиты. Схемы защиты нужны потому, что эти аккумуляторы совершенно не выносят перезаряда и при нарушении режима просто взрываются без предупреждения. Li-ion также плохо относятся к низким температурам. Все эти качества в совокупности и обусловили область применения Li-ion — для мобильных устройств с собственным зарядным устройством (сотовые телефоны, ноутбуки и т. п., в последнее время ими также стал снабжаться электроинструмент).

Литий-полимерные(Li-pol) аккумуляторы — разновидность Li-ion, которая отличается в худшую сторону тем, что совершенно не выносит низких температур (ниже 0 °C они отказываются работать) и имеет меньшую долговечность (100–200 циклов заряд-разряд). Зато они имеют «твердый» электролит, похожий на обычную пластиковую пленку, что позволяет делать батареи очень тонкими (до 1 мм), гибкими или имеющими произвольную форму. В силу этого обстоятельства аккумуляторы Li-pol нашли широкое применение, например, в планшетах. Использования литий-ионных аккумуляторов в радиолюбительской практике мы здесь не будем касаться — это совершенно отдельная тема.
