Зарядка аккумуляторов

В радиолюбительской практике и в быту обычно приходится самостоятельно заряжать универсальные аккумуляторы: пальчиковые NiMH или, изредка, NiCd-разновидности Самому сооружать для них зарядные устройства бессмысленно, проще и дешевле их приобрести. В любом случае лучше не использовать дешевый блок зарядки без автоматики, внутри которого всего только и есть, что диод да ограничивающий ток резистор. Взрываться такие аккумуляторы, скорее всего, не станут, а вот перезаряда они не любят и быстро от этого портятся (NiCd, в частности, имеют привычку при регулярной перезарядке вздуваться). Если все же вам жаль потратиться на приличный «интеллектуальный» зарядник фирмы AcmePower или Sony , то покупайте хотя бы такой, который имеет таймер для своевременного выключения. Правда, таймер обычно рассчитывается на «среднепотолочную» емкость, но в описании к заряднику должно быть указано, на какую емкость номинально он рассчитан.

Как правильно рассчитать время заряда, если у вас нет «умного» зарядника или емкость отличается от номинальной? Просто поделите энергоемкость аккумулятора (в мА-ч) на зарядный ток, который выдает ваше устройство (в мА), и вы получите время в часах, которое нужно умножить примерно на 1,3–1,4. Если величина тока не указана, то в инструкции обычно приводится таблица времени зарядки в зависимости от емкости, тогда ток можно ориентировочно подсчитать самостоятельно, можно и попытаться померить его мультиметром. Обычный «универсальный» режим заряда, который не может повредить никакому аккумулятору (кроме, конечно, литиевых), предполагает зарядку током в одну десятую от емкости — например, АА-тип емкостью 2000 мА-ч надо заряжать 13–14 часов током 200 мА. Разумеется, этот расчет относится к полностью разряженному аккумулятору, т. к. точный расчет времени при частичном разряде — задача практически нерешаемая.

Остальные варианты источников питания мобильными не являются и носят общее название вторичных источников питания (ИВЭП — источники вторичного электропитания), потому что они преобразуют энергию бытовой электросети в нужное напряжение постоянного тока. Для малопотребляющих конструкций, вроде рассматриваемых в этой книге, используются обычные трансформаторные («линейные») источники в силу их простоты, надежности и дешевизны, к рассмотрению которых мы сейчас и перейдем.

Но перед этим упомянем еще об одной альтернативе, которая была весьма модной в радиолюбительских кругах в советские времена — бестрансформаторные источники питания от сети. Вы можете наткнуться на нечто подобное, если перелистаете старые журналы «Радио». В связи с этим следует сказать только одно:

Никогда не стройте прибора, работающего от сети переменного тока без трансформатора!

Это опасно для жизни — ваша схема будет всегда находиться под высоким напряжением относительно земли (земли без кавычек — т. е. водопроводных труб, батарей отопления и т. п.). Если схема предназначена для управления мощной сетевой нагрузкой, то это управление следует обязательно осуществлять через гальванически развязывающие элементы: реле, оптроны, электронные реле, трансформаторы и т. п.

Единственное исключение вы встретите в следующей главе, где будет идти речь об управлении мощной нагрузкой — там безопасность должна обеспечиваться конструктивными методами (изоляцией корпуса, элементов управления и пр.).

Трансформаторы

Основой трансформаторных источников служит сетевой трансформатор. Независимо от конкретной конструкции, трансформаторы всегда устроены по одному принципу — на замкнутом каркасе из металлических пластин или ленты находятся несколько обмоток. Две самые распространенные разновидности трансформаторов — с Ш-образным и тороидальным сердечником — схематично показаны на рис. 9.5.

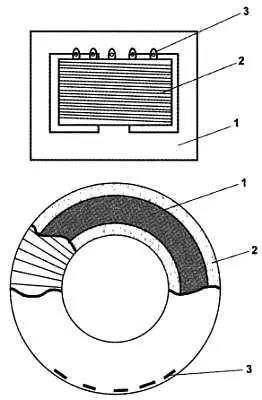

Рис. 9.5. Трансформаторы с Ш-образным и тороидальным сердечником:

1— сердечник, 2— обмотки; 3— выводы обмоток

Если есть выбор, то лучше предпочесть тороидальный трансформатор — у него меньшее магнитное поле рассеяния и, главное, в случае чего на него легко домотать недостающие обмотки или добавить витков к имеющимся. При выборе трансформатора следует предпочесть те, которые залиты компаундом (в старинных конструкциях употреблялся просто парафин). Или, по крайней мере, у трансформаторов с Ш-образным сердечником катушка с обмотками должна прочно, без люфта, держаться на стержне, а сами пластины должны быть обязательно плотно сжаты специальной скобой. Иначе трансформатор неизбежно будет во время работы гудеть.

Одна из обмоток называется первичной — т. к. мы рассматриваем сетевые трансформаторы, то она всегда рассчитана на сетевое напряжение. Найти ее, если характеристики обмоток неизвестны, не очень сложно — она всегда имеет наибольшее сопротивление из всех, причем для малогабаритных трансформаторов это сопротивление может достигать сотен ом или даже нескольких килоом. Иногда она поделена на две, которые перед включением нужно соединить, а также может иметь отводы для более точной подгонки напряжений или для обеспечения возможности переключения 220/120 В. Сравнивая сопротивления выводов между собой, можно найти эти отводы. Другой способ нахождения первичной обмотки — она всегда намотана наиболее тонким проводом (вообще — чем толще провод, тем меньше напряжение на обмотке, как мы увидим далее). Исключение из этого правила представляют трансформаторы от старинной ламповой техники (там самым тонким проводом наматывают обмотку анодного напряжения), но для современных схем они не годятся (и хранить их «на всякий случай» не стоит даже завзятым барахольщикам).

Остальные обмотки — вторичные , их можно соединять между собой в любой комбинации. Обмотки имеют начало и конец. Для суммирования напряжений обмоток надо соединять конец одной обмотки с началом другой. Смысл понятий начала и конца обмоток прост — где начинали мотать обмотку, там и начало. Если намотать следующую обмотку в том же направлении (а так всегда и поступают), то у нее начало будет с той же стороны, что и у первой. Если это фабричный трансформатор, и выводы у него нумерованы, то нечетные выводы принимаются за начала обмоток, а четные — за концы, т. е. при соединении двух обмоток с нумерацией выводов 1–2 и 5–6 для сложения напряжений нужно соединить вывод 2 первой обмотки с выводом 5 второй (или вывод 1 первой с выводом 6 второй), а оставшиеся выводы 1–6 (или 5–2 ) будут, соответственно, началом и концом объединенной обмотки. Для серийно выпускающихся трансформаторов в торгующих ими организациях имеются справочники по типовым разновидностям с указанием характеристик обмоток и нумерации их выводов.
