Наконец, отключаем осциллограф, подключаем резистор R6 и мост с тиристором, а в качестве нагрузки подсоединяем обычную бытовую лампочку накаливания. Насчет мер предосторожности при работе с сетевым напряжением вам уже все, надеюсь, известно (если нет — перечитайте соответствующий фрагмент из главы 2 ). Не забудьте убедиться, что на макете не валяются обрезки выводов компонентов, которые могут замкнуть сетевое питание и устроить тем самым маленький атомный взрыв. Сначала включаете питание регулирующей цепочки, потом — сеть. При вращении движка резистора R3 яркость лампы должна плавно меняться от максимума до полной темноты. В последнем случае волосок не должен светиться совсем, даже темно-красным свечением. Чтобы убедиться в том, что регулирование происходит именно до максимума, надо просто временно перемкнуть тиристор (Осторожно! Перемычку надо устанавливать только при выключенном сетевом питании) — это и будет номинальная яркость лампы. Если диапазон регулировки недостаточен или, наоборот, в начале или конце наблюдается значительный холостой ход — подберите резисторы R1-R2 поточнее.

На рис. 10.4 изображен улучшенный вариант только что рассмотренной схемы, который не требует мощного моста (управляющая оптроном цепочка не показана, она идентична предыдущему случаю) и обеспечивает через нагрузку не пульсирующее, а переменное напряжение (как на осциллограмме рис. 10.2 внизу ).

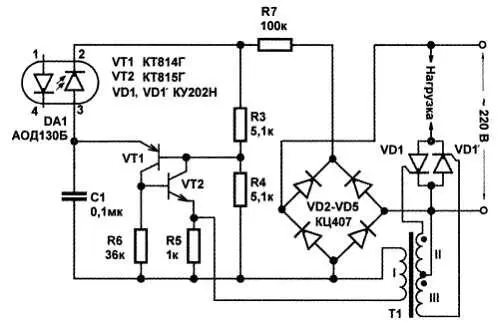

Рис. 10.4. Вариант регулятора с двумя встречно-параллельными тиристорами

Для того чтобы получить напряжение в нагрузке в оба полупериода, используются два тиристора VD1 и VDT, включенные встречно-параллельно. Управление ими осуществляется через импульсный трансформатор Т1, который представляет собой ферритовое кольцо марки 1000НН-2000НН диаметром от 10 до 20 мм. Обмотки намотаны проводом МГТФ-0,35. Первичная обмотка (I) содержит 20–30 витков, вторичные (II и III) наматываются вместе и содержат от 30 до 50 витков каждая. Обратите внимание на противоположную полярность включения вторичных обмоток — если она иная, то включение нагрузки будет только в один из полупериодов. Через маломощный мост КЦ407 питается схема генератора, работа которой не отличается от описанной ранее. Резистор R7 можно поставить и до моста в цепь переменного напряжения, тогда требования к предельно допустимому напряжению диодов моста снижаются.

Еще один вариант схемы, который позволяет вместо двух тиристоров использовать симистор (триак), показан на рис. 10.5.

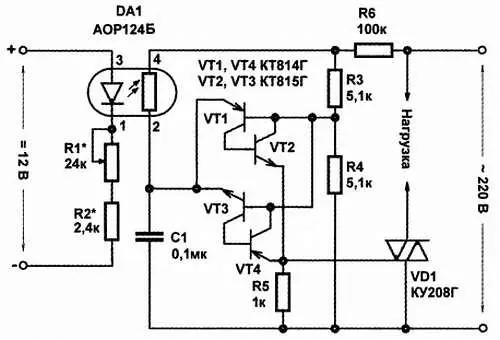

Рис. 10.5. Вариант регулятора с симистором вместо тиристора

Отличается этот вариант тем, что генератор работает в обеих полярностях сетевого напряжения — в положительном полупериоде работает аналог однопереходного транзистора с «-базой на транзисторах VT1 и VT2, как и ранее, а аналог однопереходного транзистора противоположной полярности (с n -базой) на транзисторах VT3 и VT4 делает все то же самое, но в отрицательном полупериоде напряжения. Таким образом управление симистором обеспечивается в обоих полупериодах. Это остроумное решение заимствовано с сайта http://electrostar.narod.ru/.

Однако, чтобы обеспечить здесь плавную регулировку, диодный оптрон не годится, т. к. он может работать только в определенной полярности, и приходится использовать резисторный оптрон АОР124Б. Его можно заменить любым другим резисторным оптроном (их не так-то и много разновидностей) или даже изготовить самостоятельно из светодиода и фотосопротивления (последних как раз в продаже предостаточно). Для этого достаточно закрепить светодиод эпоксидной смолой в стоячем положении на фотосопротивлении так, чтобы он смотрел прямо «в лицо» последнему, а потом плотно закрасить оставшуюся часть окна фоторезистора густой темной краской или залепить черной липкой лентой. Единственный, но существенный недостаток этой схемы по сравнению с предыдущими вариантами — резисторный оптрон может вести себя не слишком стабильно, особенно при изменениях температуры. Поэтому такая схема, в силу своей простоты, может быть рекомендована для использования в схемах регулирования мощности с обратной связью, которая устраняет последствия нестабильности регулятора, — например, в схемах термостатов (см. главу 12 ).

Лампы накаливания практически всегда перегорают при включении. Это происходит потому, что сопротивление вольфрамового волоска, как и любого металла, зависит от температуры — с повышением температуры оно повышается, причем из-за огромного перепада температур (порядка 2000 градусов) сопротивление холодной лампы может быть в десятки раз ниже, чем горящей. Например, у лампы 100 Вт, 220 В рабочее сопротивление должно быть почти 500 Ом, однако измерение с помощью мультиметра у выкрученной из цоколя лампы покажет величину меньше 40 Ом. Большой начальный ток и приводит в выходу лампы из строя. Целесообразно при включении постепенно (в течение 0,5–1 с) повышать напряжение — это может продлить срок службы лампы в несколько раз.

Такое устройство — триммер — легко соорудить из схемы ручного регулятора в любом из ее вариантов путем небольшой переделки узла управления. Поскольку это устройство не будет содержать органов ручного управления, то его можно питать целиком прямо от сети без оговорок. Оптрон, тем не менее, мы сохраним — как удобное устройство управления. Переделки сведутся к тому, что мы заменим цепочку R1-R2 узлом, показанным на рис. 10.6.

Рис. 10.6. Переделка узла управления для устройства плавного включения ламп накаливания

Здесь конденсатор С2 (нумерация компонентов сохранена в соответствии с рис. 10.3) после включения питания заряжается через резистор R1 с постоянной времени RC . Так как изначально конденсатор разряжен, то тока через светодиод оптрона не будет, и генератор не работает — темновое сопротивление фоторезистора слишком велико. По мере заряда конденсатора напряжение на выходе эмиттерного повторителя будет возрастать, ток через оптрон будет увеличиваться, и в течение примерно 1 с он возрастет настолько, что фаза управляющих импульсов сдвинется к самому началу полупериода, и яркость горения лампы станет максимальной. После выключения питания С2 разрядится через цепочку переход база-эмиттер-R2-светодиод оптрона, и схема придет в начальное состояние. Питание управляющего узла должно быть положительным, поэтому мы его питаем через диод VD2.
