Еще одна особенность микросхем — надежность. Дискретный аналог какого-нибудь устройства вроде аналого-цифрового преобразователя содержал бы столько паек, что какая-нибудь в конце концов обязательно оторвалась. Между тем, если вы эксплуатируете микросхему в штатном режиме, то вероятность ее выхода из строя измеряется миллионными долями единицы. Это настолько редкое явление, что его можно практически не учитывать на практике, — если у вас сломался какой-то прибор, ищите причину в контактах переключателей, в пайках внешних выводов, в заделке проводов в разъемах — но про возможность выхода из строя микросхемы забудьте. Разумеется, это, повторяю, относится к случаю эксплуатации в штатном режиме — если вы подали на микрофонный вход звуковой карты напряжение 220 В, конечно, в первую очередь пострадает именно микросхема. Но сами по себе они практически не выходят из строя никогда.

Наконец, для схемотехников микросхемы обладают еще одним бесценным свойством — все компоненты в них изготавливаются в едином технологическом процессе и находятся при этом в строго одинаковых температурных условиях. Это совершенно недостижимо для дискретных приборов — например, пары транзисторов, для которых желательно иметь идентичные характеристики, ранее приходилось подбирать вручную (такие подобранные пары специально поставлялись промышленностью) и иногда даже ставить их на медную пластину, чтобы обеспечить одинаковый температурный режим.

Рассмотрим типичный пример такого случая — так называемое токовое зеркало (рис. 11.2).

Рис. 11.2. Токовое зеркало

Эта схема работает следующим образом. Левый по схеме транзистор представляет собой фактически диод, т. к. у него коллектор соединен с базой. Из характеристики диода (см. рис. 6.1 в главе 6 ) видно, что при изменении прямого тока на нем несколько меняется и падение напряжения (оно не равно точно 0,6 В). Это напряжение без изменений передается на базу второго, ведомого транзистора, в результате чего он выдает точно такой же ток — но только при условии, что характеристики транзисторов согласованы с высокой степенью точности. То есть если току 1 мА через первый транзистор соответствует напряжение на его переходе база-эмиттер, равное, к примеру, 0,623 В, то такому же напряжению на переходе второго транзистора должен соответствовать такой же ток. Мало того, это соответствие должно сохраняться во всем диапазоне рабочих температур! Естественно, столь высокая идентичность характеристик практически недостижима для дискретных приборов, а для транзисторов, входящих в состав микросхемы, она получается сама по себе, без дополнительных усилий со стороны разработчиков.

Схемы подобных токовых зеркал получили широкое распространение в интегральных операционных усилителях (ОУ) в качестве нагрузки входного дифференциального каскада, что значительно лучше, чем использование простых резисторов. Их применение вместо резисторов гарантирует повторяемость характеристик ОУ в широком диапазоне питающих напряжений. Отметим также, что ведомых транзисторов может быть много (на рис. 11.2 второй такой транзистор показан серым цветом), их количество ограничивается только тем обстоятельством, что базовые токи вносят погрешность в работу схемы, отбирая часть входного тока на себя. Впрочем, и с этим обстоятельством можно успешно бороться.

Кстати, резисторы в микросхемах в некритичных случаях все равно предпочитают делать из транзисторов — сформировать обыкновенный резистор, как проводник с заданным сопротивлением, в процессе производства микросхем значительно труднее, чем соорудить, скажем, полевой транзистор с заданным начальным током стока. По этой причине, если точных значений номиналов резисторов согласно функциональным особенностям микросхемы не требуется, то они имеют большой разброс — скажем, сопротивление «подтягивающих» резисторов портов микроконтроллеров AVR может колебаться в пределах от 35 до 100 кОм. Ну, а если все же точные или хотя бы согласованные номиналы резисторов иметь необходимо (как, к примеру, в микросхемах ЦАП и АЦП, которые мы будем рассматривать в главе 18 ), то после изготовления микросхемы их приходится специально подгонять с помощью лазера, что значительно удорожает производство.

На рис. 11.2 соединение баз транзисторов не случайно показано необычным способом — в реальности они действительно представляют собой одну структуру, на которую «навешиваются» коллекторы и эмиттеры отдельных транзисторов.

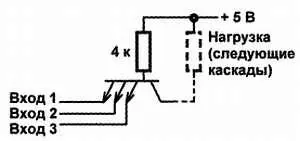

В микросхемах могут использоваться такие разновидности транзисторных структур, которые в обычной дискретной жизни не имеют аналогов, — скажем, многоэмиттерные или многоколлекторные транзисторы. Для примера на рис. 11.3 приведена схема входного каскада микросхемы транзисторно-транзисторной логики (ТТЛ), осуществляющей логическую функцию «ИЛИ» (подробно об этом рассказано в главах 14 и 15 ). В этой схеме замыкание любого из трех эмиттеров (или двух, или всех вместе — потому функция и называется «ИЛИ») на общий провод питания приведет к тому, что транзистор откроется и обеспечит ток через нагрузку.

Рис. 11.3. Входной каскад элемента ТТЛ

Кратко рассмотрим общие особенности эксплуатации различных типов микросхем (более подробно о конкретных типах будет рассказываться в соответствующих главах). Вы, возможно, слышали о том, что микросхемы боятся статического электричества. Действительно, потенциал заряда, накапливающегося при ходьбе на нейлоновом халатике симпатичной монтажницы, одетой к тому же в синтетические юбочку, кофточку и колготки, может составлять тысячи вольт (правда, сама величина заряда невелика). И необязательно носить синтетическую одежду — достаточно походить по полу, покрытому обычным линолеумом или недорогим ковровым покрытием, чтобы накопить на себе вполне достаточный заряд (в дорогих покрытиях это чаще всего предусмотрено, и зарядам накапливаться не дают). Такое напряжение, конечно, может вывести из строя микросхемы, и не только микросхемы — особенно чувствительны к нему полевые транзисторы с изолированным затвором. Поскольку заряду на выводе затвора у них стекать некуда, то все накопленное на вас напряжение будет приложено к тоненькому промежутку между затвором и каналом, и не исключено, что изолирующий слой окисла кремния не выдержит такого надругательства.
