Корпуса PLCC специально разработаны на такой случай — их легко вынимать и вставлять обратно, не опасаясь повредить выводы. Подобные панельки особенно удобны в макетах, а также их всегда применяют в случаях, если микросхему нужно иногда извлекать из устройства для ее перепрограммирования. Понятно, что механические контакты в панельке понижают надежность конструкции, и если извлечение микросхемы не предполагается, то, все же, лучше панельку не использовать, а если без нее все-таки не обойтись, то тип PLCC предпочтительнее, чем DIP.

* * *

Подробности

Как и в разговоре о транзисторах, для отечественных микросхем мы приводим наименования импортных аналогов корпусов, ибо отечественная система столь сложна, что только путает. При замене отечественных аналогов на импортные и обратно следует учитывать, что у нас шаг между выводами метрический и кратен величине 2,5 мм (для пленарных корпусов — долям от нее, т. е. 1,25 мм, 0,625 мм и т. п.). У импортных шаг вычисляется, исходя из десятой доли дюйма (2,54 мм). Для корпусов с числом выводов по одной стороне, равным 8 и менее, эта разница несущественна — взаимозаменяемы и платы, и панельки, особенно для DIP-корпусов. А вот для пленарных, где шаг мельче, разница начинает сказываться уже для пяти-семи выводов по одной стороне. Для микросхем с большим числом выводов простая замена импортных микросхем отечественными и наоборот оказывается невозможна — приходится заранее рассчитывать плату под определенный шаг выводов.

* * *

Имейте в виду, что очень часто выводов в микросхеме больше, чем требует ее функциональность. В этом случае существует правило: незадействованные выводы никуда не присоединять! В западной документации специально даже принято для таких незадействованных выводов обозначение NC ( no connected ). Будет грубой ошибкой, например, присоединить незадействованные выводы 13 и 16 КМОП-микросхемы 561ПУ4 (см. главу 15 ) к «земле» или питанию, как это следует делать со входами незадействованных элементов.

В качестве первого примера использования микросхем мы попробуем построить несколько звуковых усилителей на различные случаи жизни. Надо сказать, что дело это намного более простое, чем конструировать их из дискретных компонентов, что мы делали в главе 8 , — нужно только следовать рекомендациям разработчика, и все гарантированно получится. Это правило касается всех микросхем без исключения. Разумеется, если вы хорошо изучили особенности соответствующей разновидности интегральных схем, то имеете полное право поэкспериментировать, но — на свой страх и риск.

Такой страх и риск вполне уместен, если вы попытаетесь использовать для построения звукового усилителя отечественные микросхемы серии К174 — характеристики их настолько ужасны, что попробовать их улучшить, как говорится, сам бог велел. Мы не будем с ними разбираться, просто потому что они, по большому счету, внимания вообще не заслуживают, а рассмотрим две конструкции на доступных импортных микросхемах.

Мощный УМЗЧ

Первой мы рассмотрим стандартную схему усилителя мощности низкой частоты (УМЗЧ) на популярной микросхеме TDA2030 производства фирмы ST Microelectronics . Схема обладает примерно такими же характеристиками, как усилитель, описанный в главе 8 . Производитель гарантирует при выходной мощности 14 Вт на нагрузке 4 Ом искажения сигнала не более 0,5 % (что заведомо лучше нашей самодеятельной конструкции). Если снизить требования к величине искажений, то при наших ±15 В питания из микросхемы можно выжать и те же самые 21 Вт. Предельно допустимое значение напряжения питания для TDA2030 достигает ±18 В, но, разумеется, при таком питании ее эксплуатировать не рекомендуется. Увеличение искажений при повышении выходной мощности, вероятно, связано с тем, что в чип встроена защита от перегрева выходных транзисторов, которая ограничивает выходной ток, когда температура корпуса повышается.

Кроме уровня искажений, эта схема обладает и рядом других преимуществ перед нашей дискретной конструкцией. Производитель гарантирует такие характеристики, как широкий диапазон частот, которые передаются с заданным коэффициентом усиления и при заданных искажениях сигнала (40 Гц-15 кГц), или подавление влияния нестабильности источника питания на качество выходного сигнала (в 100–300 раз, что позволяет спокойно использовать наш простейший источник, описанный в главе 9 ). Гарантируется устойчивость усилителя при использовании рекомендуемых номиналов резисторов и конденсаторов и даже приводятся рекомендации по размерам охлаждающего радиатора. Выход микросхем, как мы уже сказали, защищен от короткого замыкания в нагрузке (точнее, ограничен выходной ток).

От перечисления весьма греющих душу свойств этой конструкции перейдем, наконец, к рассмотрению ее схемы (рис. 11.7).

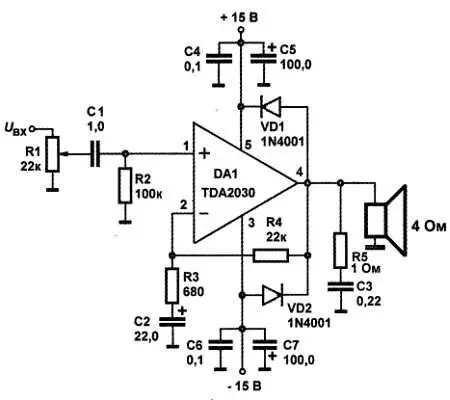

Рис. 11.7. Основная схема усилителя мощности звуковой частоты на микросхеме TDA2030

Собственно усилитель включает саму микросхему DA1, конденсаторы C1, C2 и резисторы R1-R4. Если внимательно присмотреться, то мы увидим, что структурно она ничем не отличается от нашей схемы из главы 8 . Мало того, здесь даже установлен с помощью обратной связи тот же самый коэффициент усиления, примерно равный 30. Как будто взяли нашу схему и упаковали ее в отдельный корпус, обеспечив вывод наружу входов дифференциального усилителя, выхода двухтактного (push-pull) каскада усиления мощности и, естественно, выводов питания.

На самом деле так оно и есть — подавляющее большинство УМЗЧ имеет приблизительно одинаковую структуру, отличающуюся лишь в частностях, касающихся обеспечения качества или повышения эффективности работы. Скажем, в микросхеме TDA2030 коэффициент усиления по напряжению при разомкнутой цепи обратной связи, согласно уверениям производителя, равен примерно 30 000, а у нас он не более 2000–2500. Что, конечно, значительно увеличивает линейность усиления «фирменной» схемы и уменьшает уровень искажений (почему это так, мы узнаем в главе 12 ).

Остальные элементы схемы — вспомогательные. Конденсаторы С4-С7 — развязывающие по питанию (в нашей схеме тоже рекомендовалось их устанавливать), причем заметьте, что в целях лучшей защиты от помех и повышения устойчивости схемы здесь рекомендуется установить неполярные (например, керамические) конденсаторы (С4 и С6) параллельно с электролитическими (С5 и С7). Цепочка R5-C3, которой у нас не было, здесь обеспечивает повышение линейности усилителя при работе на индуктивную нагрузку. Диоды VD1-VD2 служат для предотвращения возможного выхода из строя выходных каскадов микросхемы при индуктивных выбросах напряжения, например, при включении питания (ох, до чего же нежные эти западные транзисторы!). Все электролитические конденсаторы должны быть рассчитаны на напряжение не менее 16 В.
