Поэтому при монтаже всегда следует соблюдать несколько правил: не носить синтетическую одежду и не использовать синтетические покрытия для пола и монтажного стола (профессиональные монтажные столы вообще покрывают заземленным металлическим листом). Неплохую гарантию дает заземление корпуса паяльника, но на практике это осуществить непросто, учитывая, что заземление, как таковое, в наших домах отсутствует.

Можно также привести еще несколько рекомендаций:

□ не хвататься руками за выводы микросхем без нужды, при необходимости их формования взять ее в левую (для левшей — в правую) руку так, чтобы пальцы касались выводов питания;

□ первыми всегда следует припаивать выводы питания микросхемы (для дискретных транзисторов — эмиттер или исток);

□ перед началом монтажа, особенно если вы только что переодевались, подержаться руками за заземленный металлический предмет (водопроводный кран);

□ при стирке рабочей одежды обязательно использовать антистатик.

Хорошую защиту также дает метод, при котором вы не впаиваете микросхему в плату непосредственно, а устанавливаете ее на панельку. Панельку, естественно, можно совершенно безопасно монтировать любым паяльником, а микросхема устанавливается в самый последний момент. Правда, такой метод снижает надежность конструкции (см. далее).

Однако случаи выхода микросхем из строя от статического электричества, все же, довольно редки, т. к. производители эту опасность учитывают и для критичных случаев принимают меры по защите выводов. Самой распространенной мерой является установка защитных диодов — по два на каждый вывод так, чтобы один из них был присоединен катодом к плюсу питания, а другой — анодом к минусу (рис. 11.4).

Рис. 11.4. Защита выводов микросхем от перенапряжения

Если напряжение на выводе не выходит за пределы питания, то такие диоды не оказывают никакого влияния на работу схемы (или почти никакого, см. далее). Если же напряжение на выводе выходит за эти пределы, то оно замыкается через соответствующий диод либо на шину питания, либо на общую шину.

Кстати, подобный прием позволяет иногда защитить микросхему и от неправильного включения питания — если плюс и минус питания на схеме рис. 11.4 поменять местами, то весь ток пойдет через диоды, и питание упадет до двойного падения напряжения на диоде. В этих целях иногда ставят и еще один отдельный защитный диод — прямо от питания до питания. Правда, тут весь вопрос в том, насколько долго диоды могут выдерживать прямой ток от источника. В моей практике бывали случаи, когда и выдерживали. Иногда в технических характеристиках указывают максимальный ток, который могут выдержать защитные диоды без повреждения.

Наличие защитных диодов следует учитывать. Скажем, микросхемы с комплементарными полевыми транзисторами (КМОП), которые мы будем подробно изучать в главе 15 , в статическом режиме и на низких частотах потребляют настолько малый ток, что вполне могут питаться и через защитный диод от входного сигнала, даже если напряжение питания вообще не подключено. Правда, при этом с выходным сигналом творятся всякие чудеса, однако выглядит это довольно эффектно.

Конечно, обычные КМОП-микросхемы никто в таком режиме не использует, но иногда в микросхему специально встраивают небольшой конденсатор по питанию, который накапливает заряд от входного сигнала и позволяет ей некоторое время работать — скажем, ответить на запрос по последовательному интерфейсу. По этому принципу устроены, например, цифровые полупроводниковые датчики температуры фирмы Maxim/Dallas — они могут соединяться с показывающим прибором по интерфейсу, который так и назвали: 1-wire («однопроводной»), где передается только сигнал, тащить питание отдельно не требуется.

* * *

Заметки на полях

С другой стороны, наличие защитных диодов может приводить к неприятностям — наиболее распространенная ошибка разработчиков электронных схем состоит в том, что при переходе на резервное питание они в целях экономии отключают питание всех узлов, кроме центрального контроллера, или, к примеру, генератора часов реального времени, забывая при этом отключить у них внешние соединения. Тогда схема начинает потреблять даже больше, чем она потребляла в нормальном режиме: если на выходе контроллера есть напряжение, а микросхема, ко входу которой этот выход подсоединен, обесточена, то указанный выход оказывается фактически замкнутым накоротко через защитный диод на шину питания. Мне могут возразить, что на шине питания при выключенном источнике потенциала нет, и току течь некуда — действительно, если питание оборвано, то плюсовая и минусовая шины вроде бы никак не связаны между собой, и плюс питания обязан «висеть в воздухе»… Однако это рассуждение справедливо только в теории. На практике шины питания связаны между собой как минимум фильтрующими конденсаторами большой емкости, которые для маломощного сигнала все равно что проволочная перемычка (если помните, мы в главе 5 об этом говорили — в момент начала процесса заряда конденсатор равносилен короткому замыканию).

* * *

В некоторых случаях защитные диоды не ставят — они все же имеют хотя и очень небольшой, но конечный ток утечки, который может быть важен, скажем, в случае так называемого зарядового усилителя , т. е. устройства, которое измеряет величину накопленного заряда. Часто не ставят их и в микросхемах для обработки высокочастотных сигналов. Так что на всякий случай, особенно если вы не уверены в наличии защитных диодов, меры предосторожности при монтаже следует соблюдать.

Некоторые характерные типы корпусов микросхем приведены на рис. 11.5 и 11.6. Вверху слева на рис. 11.5 показан пример панельки («сокета») для корпусов типа DIP, которая позволяет не впаивать микросхему в плату. Внизу на рис. 11.6 показана аналогичная панелька для корпусов типа PLCC (пример самого корпуса выше на рисунке).

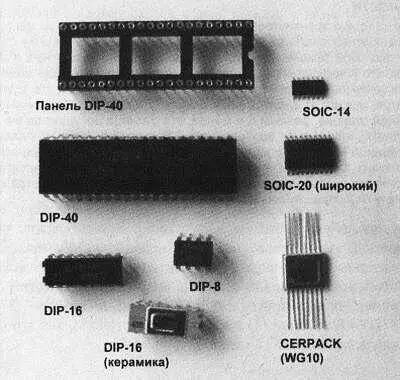

Рис. 11.5. Некоторые распространенные корпуса микросхем. Вверху слева— панелька для корпусов типа DIP

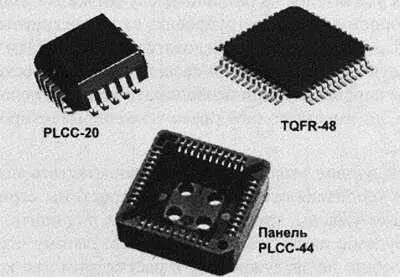

Рис. 11.6. Некоторые особые типы корпусов для микросхем — слева вверхуPLCC, внизу— панелька для такого типа микросхем; справа вверхуодна из разновидностей корпусов для микросхем с большим количеством выводов
