Удобством в этой схеме является то, что особо тонкой настройки она не требует, Соберите ее при указанных номиналах и сразу включите в сеть. Если яркость растет слишком быстро или, наоборот, медленно — подберите резистор R1. Если же она вообще не достигает максимальной, уменьшите значение резистора R2.

Подобных схем триммеров очень много в радиолюбительской литературе и в Сети (см., например, сайт Shema.ru ), имеются и более компактные конструкции, в том числе такие, которые представляют собой двухполюсник и могут подключаться в разрыв цепи нагрузки. Естественно, схемы подобных регуляторов выпускают и в интегральном исполнении.

* * *

Заметки на полях

Набирающие популярность энергосберегающие лампы (как обычные люминесцентные, так и светодиодные) таким способом регулировать, конечно, нельзя. Тиристорные триммеры в цепи этих ламп попросту откажутся работать и могут даже вывести лампу из строя. Хотя и есть специальные системы включения таких ламп, совместимые с триммерными регуляторами, но, в общем случае, учитывая, что лампы эти питаются фактически постоянным напряжением, то и регулируются они совсем другим способом — с помощью изменения времени включенного состояния (скважности высокочастотных питающих импульсов). Городить для них самодеятельные регулирующие конструкции не имеет смысла — они все равно окажутся крупнее, дороже и хуже тех, что доступны в продаже.

В заключение главы о мощной нагрузке нужно прояснить еще один момент, связанный с помехами. В начале главы я долго распинался по поводу того, что резко выключать мощную нагрузку в сети нельзя, и что оптоэлектронные реле даже имеют специальные средства для отслеживания момента перехода через ноль. Между тем, все рассмотренные схемы с фазовым управлением именно это и делают. Потому, если вы включите такой регулятор напрямую в сеть, то помех не избежать — как электрических по проводам сети, так и электромагнитных, распространяющихся в пространстве, и чем мощнее нагрузка, тем больше эти помехи. Особенно чувствительны к этому делу АМ-приемники — мощный регулятор может давить передачи ВВС не хуже советских глушилок. Для того чтобы свести помехи к минимуму, необходимо, во-первых, заземлить корпус прибора, а во-вторых, на входе питания устройства вместе с нагрузкой поставить LC -фильтр. Это относится и к регуляторам в интегральном исполнении.

* * *

Заметки на полях

Внимательный читатель, несомненно, давно уже задает вопрос: если тиристор при отсутствии тока через него выключается, то как можно запустить тиристорную схему в момент перехода напряжения через ноль? Отвечаю: естественно, никак. Поэтому схема zero-коррекции на самом деле запускает мощный тиристор не точно в момент равенства анодного напряжения нулю, а тогда, когда ток через него уже достигает некоторой небольшой, но конечной величины. Практически это обеспечить несложно — надо дождаться момента очередного перехода через ноль и сразу запустить генератор открывающих импульсов на достаточно высокой частоте. Тиристор «сам выберет» из последовательности импульсов тот, при котором «уже можно открываться».

* * *

Для заземления корпус, естественно, должен быть металлический или металлизированный изнутри. В выигрышном положении окажутся те, кто будет изготавливать корпуса самостоятельно из стеклотекстолита, по технологии, изложенной в главе 5 , — у них уже есть прекрасный экран из медной фольги, достаточно только припаять провод заземления в любом удобном месте на внутренней стороне корпуса и присоединить его к желто-зелененькому третьему проводу в сетевой вилке.

Если же корпус пластмассовый, то его нужно изнутри оклеить алюминиевой фольгой потолще (предназначенная для применения в микроволновых печах, конечно, не подойдет). Надежно обеспечить контакт вывода заземления с таким экраном можно, приклеив зачищенный на несколько сантиметров провод широким скотчем или соорудив прижимной контакт из упругой бронзы (например, из контакта старого мощного реле).

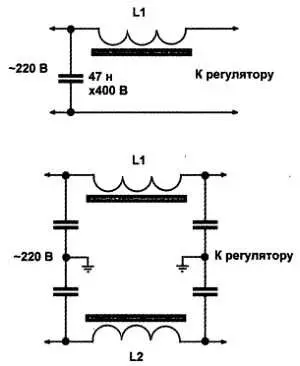

На рис. 10.7 приведены два варианта построения развязывающего LC-фильтра. Второй вариант (на рисунке внизу) более «продвинутый». Для изготовления дросселя (так называют индуктивности, если они служат для фильтрации высоких частот в шинах питания и в некоторых других случаях) нужно взять ферритовое кольцо марки 600-1000HH диаметром 20–30 мм и намотать на него виток к витку провод МГШВ сечением около 1 мм 2— сколько уместится. Во втором варианте фильтра дроссели L1 и L2 можно объединить, намотав их на одном кольце, — причем если помехи будут подавляться плохо, то надо поменять местами начало и конец одной из обмоток. Можно использовать и готовые дроссели подходящей мощности.

Рис. 10.7. Схемы фильтров сетевого питания для подавления помех

Если нагрузка совсем маломощная (до 20 Вт), то дроссели можно в крайнем случае заменить резисторами в 10–15 Ом мощностью не менее 2 Вт. Конденсаторы — любые неполярные на напряжение не менее 400 В, среднюю точку их во втором варианте нужно подсоединить к настоящему заземлению (т. е. к уже заземленному корпусу). Если таковое отсутствует, то все равно надо присоединить эту точку к корпусу прибора, но без настоящего заземления работа фильтра заметно ухудшится — фактически он превратится в несколько улучшенный первый вариант.

О микросхемах

Ему предстояло увидеть наяву тот заветный сундук, который он двадцать раз представлял в своих грезах.

А. Дюма. Три мушкетера

Самые первые микросхемы были совсем не такими, как сейчас. Они изготавливались гибридным способом: на изолирующую подложку напылялись алюминиевые проводники, приклеивались маленькие кристаллики отдельных транзисторов и диодов, малогабаритные резисторы и конденсаторы, и затем все это соединялось в нужную схему тонюсенькими золотыми проволочками — вручную, точечной сваркой под микроскопом. Можно себе представить, какова была цена таких устройств, которые назывались гибридными микросхемами. К гибридным микросхемам относятся и некоторые современные типы — к примеру, оптоэлектронные реле — но, конечно, сейчас выводы отдельных деталей уже вручную не приваривают.

Ведущий специалист и один из основателей компании Fairchild Semiconductor Роберт Нойс позднее признавался, что ему стало жалко работников, терявших зрение на подобных операциях, и в 1959 году он выдвинул идею микросхемы — «слайса», или «чипа» ( slice — ломтик, chip — щепка, осколок), где все соединения наносятся на кристалл прямо в процессе производства. Несколько ранее аналогичную идею выдвинул сотрудник Texas Instruments Джек Килби, однако опоздавший Нойс, химик по образованию, разработал детальную технологию изготовления (это была так называемая планарная технология с алюминиевыми межсоединениями, которая часто используется и по сей день). Спор о приоритете между Килби и Нойсом продолжался в течение десяти лет, и в конце концов победила дружба — было установлено считать Нойса и Килби изобретателями микросхемы совместно. В 2000 году Килби (Нойс скончался в 1990-м) получил за изобретение микросхемы Нобелевскую премию (одновременно с ним, но за достижения в области оптоэлектроники, ее получил и российский физик Жорес Алферов).
