В случае если усилитель все же «загудит» (хотя прямо об этом в тексте фирменной инструкции не сказано), здесь рекомендуется параллельно резистору обратной связи R4 установить цепочку из последовательно включенных резистора и конденсатора, которые ограничат полосу частот. При указанных на схеме номиналах всех остальных компонентов резистор должен быть равен 2,2 кОм, а конденсатор — не менее 0,5 нФ. Увеличение емкости конденсатора сверх этой величины ведет к ограничению полосы частот, но и к повышению устойчивости схемы.

Сама микросхема TDA2030 выпускается в корпусе ТО220, знакомом нам по мощным транзисторам, только здесь он имеет не три вывода, а пять. Разводка выводов приведена на схеме, а для того чтобы определить расположение выводов, надо положить микросхему маркировкой вверх — тогда вывод номер 1 будет находиться первым слева (в однорядных корпусах микросхем и транзисторов ключ для определения начала отсчета выводов часто отсутствует, но первый вывод всегда расположен именно так).

Рекомендованная в инструкции площадь охлаждающего радиатора для выходной мощности 14 Вт должна составлять 350–400 см 2, однако, на мой взгляд, эта величина завышена, как минимум, вдвое. Впрочем, подобное заключение я могу подтвердить, кроме весьма приблизительной методики расчета из главы 8 , лишь личным опытом, и оно не должно быть воспринято, как руководство к действию — это совет из той самой серии «на ваш страх и риск». Скорее всего, разработчики из фирмы ST Microelectronics взяли двукратный запас специально: во-первых, ориентируясь на наихудший случай, когда радиатор будет стоять горизонтально в каком-нибудь тесном непроветриваемом пространстве (ведь мы говорили, что все расчеты радиаторов очень приблизительны!), и, во-вторых, чтобы уменьшить уровень искажений при больших мощностях из-за встроенного механизма тепловой защиты, о котором мы упоминали ранее.

На рис. 11.8 показано, как можно построить усилитель с удвоенной выходной мощностью при тех же напряжениях питания и используемых деталях. Это так называемая мостовая схема, которая представляет собой два идентичных усилителя, работающих на одну нагрузку в противофазе: когда на выходе одного усилителя положительный максимум напряжения, на другом — отрицательный.

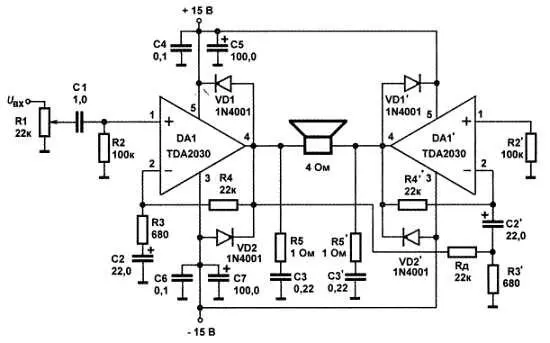

Рис. 11.8. Схема мостового усилителя звуковой частоты

Таким образом, амплитуда и действующее значение напряжения на нагрузке возрастает ровно в два раза, соответственно растет и мощность, которая здесь составит при условии неискаженного сигнала почти 30 Вт.

Для того чтобы усилители работали именно так, как указано, обычный (неинвертирующий) вход второго усилителя заземляется, а входной сигнал для него поступает на другой (инвертирующий) вход, туда же, куда и заведена его обратная связь. Сам этот входной сигнал берется с того места, куда поступает сигнал от первого усилителя (с левого по схеме вывода динамика), и ослабляется в той же степени, в которой оно было усилено первым усилителем, — вследствие равенства резисторов цепочки обратной связи R4-R3, задающей коэффициент усиления первого усилителя, и делителя R д-R3'. То есть на вход 2 второго усилителя поступает фактически то же самое входное напряжение, но так как вход имеет противоположную полярность, то на выходе второго усилителя повторится сигнал на выходе первого, только в противофазе, чего мы и добивались. Отметим, что для такого усилителя придется соорудить более мощный источник питания, чем тот, что описан в главе 9 .

Микроусилитель мощности

Не так уж редко возникает задача вывести звуковой сигнал на маломощный динамик или на головные наушники. Кроме очевидных применений вроде воспроизведения музыки, такой усилитель пригодился бы, скажем, в многочисленных конструкциях металлоискателей (их полно в Сети и радиолюбительской литературе), в иных сигнальных устройствах. Такие усилители применяют и в различных звуковых модулях, ориентированных на управление от Arduino .

Существует, естественно, масса типов микросхем от разных производителей, которые осуществляют усиление звукового сигнала с возможностью выхода на низкоомную нагрузку, мы же остановимся на одной из самых когда-то популярных — МС34119 (изготавливается не только фирмой Motorola , как можно было бы заключить из названия, но и другими фирмами, возможно, с другими буквенными префиксами). Микросхема выпускается в обычном корпусе всего с восемью выводами (DIP-8) и никаких радиаторов не требует.

Микросхема обладает весьма неплохими характеристиками, основные из которых таковы:

□ напряжение питания: 2-16 В (однополярное);

□ сопротивление нагрузки: 8 Ом (минимальное);

□ частота единичного усиления: 1,5 МГц;

□ выходная мощность при напряжении питания 6 В и нагрузке 32 Ом: 250 мВт (коэффициент гармоник 0,5–1 %);

□ время готовности после включения питания — не более 0,36 с.

Самое главное — не надо ни о чем думать, все уже придумано за вас. Вариант типовой схемы включения приведен на рис. 11.9. Коэффициент усиления задается двумя резисторами: R1 и R2 и равен их отношению R2/R1, т. е. в данном случае 25.

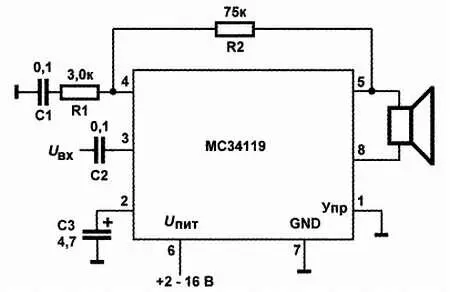

Рис. 11.9. Схема включения микросхемы МС34119

Максимально возможная мощность в нагрузке (0,5 Вт) достигается при питании 12 В и нагрузке 32 Ом (головные наушники). В других сочетаниях нагрузки и питания такая мощность при допустимом уровне искажений не достигается. Обратите внимание, что динамик не имеет соединения с «землей» (что естественно для схемы с однополярным питанием). Имеется также интересная возможность выключения усилителя с помощью сигнала от логических микросхем (например, от микроконтроллера) — если подать на вывод 1 напряжение более 2 В, микросхема выключится и будет потреблять ток не более нескольких десятков микроампер (правда, сопротивление по этому входу не очень велико — 90 кОм, что создаст дополнительное потребление).

Другие схемы УМЗЧ на микросхемах вы, без сомнения, найдете в достаточном количестве в литературе и в Сети, а мы, наконец, вплотную займемся самыми универсальными аналоговыми микросхемами — операционными усилителями.

Обратная связь и операционные усилители

Нам нужны надежные исполнители наших поручений не только для того, чтобы добиться успеха, но также и для того, чтобы не потерпеть неудачи.

А. Дюма. Три мушкетера

Классическое определение гласит: операционным усилителем называется дифференциальный усилитель постоянного тока (УПТ) с большим коэффициентом усиления. Наличие в этом определении слов «постоянного тока» не означает, что ОУ усиливают только сигналы частотой 0 Гц, — здесь имеется в виду, что они могут усиливать сигналы, начиная с частоты 0 Гц. Слова «с большим коэффициентом усиления» означают, что он действительно большой, — хороший ОУ имеет коэффициент усиления порядка нескольких сотен тысяч или даже миллионов (куда там микросхеме TDA2030 с ее 30 тысячами!).
