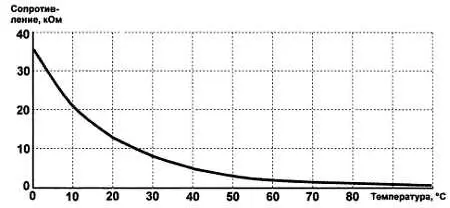

Рис. 13.1. Температурная характеристика NTC-термистора

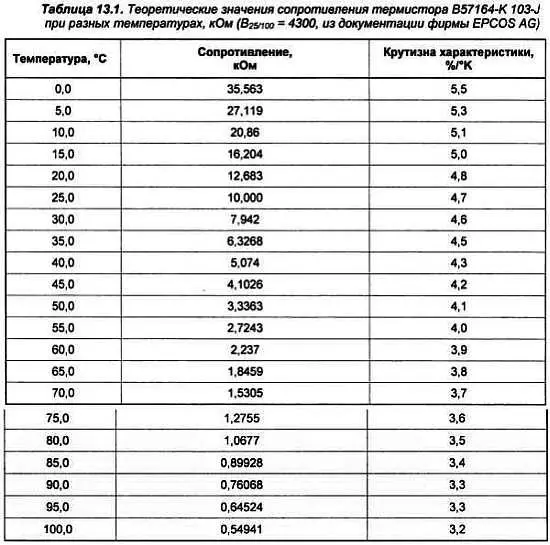

Еще одно свойство NTC-термисторов надо всегда иметь в виду при их практическом применении — из-за отрицательного температурного коэффициента, включение термистора в цепь питания напрямую, без резистора, ограничивающего ток, может спровоцировать лавинообразное возникновение эффекта положительной обратной связи. Нагрев термистора приводит к падению его сопротивления, отчего ток через него увеличивается, в свою очередь, увеличивая нагрев еще больше, и если ток не ограничен, то термистор в конце концов попросту расплавится. Потому напрямую к источнику питания термисторы подключать не рекомендуется, а предельная выделяющаяся мощность для обычных «таблеточных» конструкций должна быть ограничена на уровне нескольких десятков, максимум сотен милливатт.

Фирменные термометры сопротивления представляют собой обычный резистор из металлической — медной или платиновой [18] Пусть вас слово «платиновый» не пугает — самой платины там так мало, что стоит такой датчик не дороже медного, тем более что в датчиках используют медь высокой степени очистки, которая ненамного дешевле драгметаллов. — проволоки. Платиновые датчики (ТСП, термометр сопротивления платиновый) наиболее стабильны и употребляются для высокоточных измерений, но они обладают заметной нелинейностью, поэтому значения температуры приходится рассчитывать по таблицам (см., например, [2]). Использование меди более практично — у нее зависимость сопротивления от температуры наиболее близка к линейной в широком диапазоне температур. В диапазоне от -50 до +100 °C погрешность за счет нелинейности в пересчете на температуру не превысит 0,1 °C. Сопротивление датчиков промышленного изготовления точно подогнано под стандартные 10, 50 или 100 Ом. Платиновые датчики используют в диапазоне от -260 до +1100 °C, а медные (ТСМ) от -200 до +200 °C. Доступность меди приводит к искушению изготовить такой датчик самому, и в большинстве случаев это совершенно не возбраняется, хотя прецизионный термометр на самодельном датчике, конечно, не получится (это тот случай, когда структура металла имеет значение — в отличие от аудиокабелей, см. главу 8 ).

Полупроводниковые датчики удобно использовать во всех случаях, когда не требуется высокая точность. Простейший полупроводниковый датчик температуры — обычный кремниевый диод или транзистор в диодном включении (когда коллектор соединен с базой). Пресловутое прямое падение напряжения на диоде, равное 0,6 В, имеет почти линейный отрицательный температурный коэффициент, равный приблизительно 2,3 мВ/°С. Все промышленные полупроводниковые датчики тем или иным способом используют этот эффект.

Фирменные полупроводниковые датчики делятся на две разновидности: с аналоговым и цифровым выходом. Аналоговые датчики (DS60, МАХ6605) имеют обычно три вывода (питание, общий и выход), а цифровые иногда всего два (DS1721), питаясь от сигналов запроса, поступающих с внешнего контроллера (см. главу 11 ).

Следует особо отметить довольно точные датчики ТМР35/ТМР36/ТМР37 фирмы Analog Devices (аналоги: LM135/235/335 фирмы ST Microelectronics или 1019ЕМ1 отечественного исполнения), которые включаются подобно диоду, но несут третий вывод для подстройки температурного коэффициента, имеющего величину аж 10 мВ/°С, причем с положительным наклоном.

Полупроводниковым датчикам, как правило, свойственны погрешности заводской установки порядка 1–2 °C, и иногда встречающееся в характеристиках определение «прецизионный», видимо, относится к повышенной их стабильности — после соответствующей калибровки погрешности снижаются до порядка долей градуса. Впрочем, как показал опыт, специальные цифровые датчики со встроенным микроконтроллером, позволяющим выдавать «наружу» непосредственно физическую величину в градусах, довольно точны, и часто дополнительной калибровки не требуют (см. главу 22 ).

* * *

Средства калибровки

В домашней практике для поверки разрабатываемых самостоятельно приборов лучше всего использовать ртутный лабораторный термометр с делениями не крупнее одной-двух десятых градуса (погрешность таких термометров, однако, может быть выше и составлять 0,2 и даже 0,5 °C). Основной диапазон — от 0 до 50 °C, поэтому может потребоваться еще один термометр для диапазона до 100 °C, а также в отрицательной области. Но за неимением таковых, конечно, можно обойтись и бытовыми спиртовыми или цифровыми термометрами (последние должны иметь выносной датчик), только не следует забывать про их достаточно высокую погрешность, которая может составлять 1–2 °C.

Категорически не рекомендуется применять для калибровки бытовые металлические термометры расширения (с такой спиралькой, соединенной со стрелочкой, они всем знакомы по бытовым газовым или электрическим духовкам) — они могут ошибаться на десятки градусов. Если требуется калибровка при повышенных температурах, то лучше использовать термометры на основе термопары, которыми комплектуются некоторые мультиметры. Правда, последние решительно не годятся для обычного диапазона температур, по причине, которую мы рассмотрим далее.

Рассмотрим методы, с помощью которых можно измерять сопротивление металлических датчиков с точностью, достаточной для пересчета его в температуру. Обычный мультиметр тут не подойдет — рядовой прибор измеряет сопротивление с погрешностью порядка 1 % от всей шкалы. Поэтому, измеряя таким прибором, скажем, сопротивление медного датчика 100 Ом (с крутизной менее 0,4 Ом/°С) на пределе 200 Ом, мы получим погрешность в пересчете на температуру градусов в пять, что неприемлемо даже для самых непритязательных радиолюбителей (именно по этой причине термометры на основе мультиметров не годятся в качестве средств калибровки в малом диапазоне температур).

Изложим основную идею проведения измерений сопротивления металлических датчиков с приемлемой точностью (рис. 13.2).

Рис 13.2. Мостик Уитстона

Она известна еще со времен английского физика Ч. Уитстона(1802–1875), чьим именем и названа показанная на рисунке конструкция из четырех сопротивлений. Такой мостик Уитстона , как мы увидим, в той или иной форме используется на практике и по сей день. Уитстон прославился еще своими работами в области телеграфии и рядом других достижений, но приведенная схема, без сомнения, самое выдающееся его изобретение.
