Для того чтобы измерить величину сопротивления R x , положение движка переменного сопротивления R2 устанавливается так, чтобы напряжение в выходной диагонали моста ( U вых ) было равно нулю. Если в этот момент измерить установленное значение R2 (можно заранее проградуировать его ползунок в единицах сопротивления) и отношение сопротивлений резисторов R1 и R3 также известно, то неизвестное сопротивление определяется по формуле:

Участвующие в схеме резисторы называются плечами моста . Можно также объединить R2 и R3 в один переменный резистор, включенный по схеме потенциометра ( U вых тогда снимается с его движка, а за плечи R2 и R3 принимаются его части между движком и выводами).

Мостовой способ имеет ряд преимуществ. Во-первых, работа этой схемы в принципе не зависит от напряжения питания, потому что баланс определяется не абсолютными значениями падений напряжения на резисторах, а их соотношением. На практике некоторая зависимость будет иметь место (т. к. чувствительность схемы со снижением питания падает), но, тем не менее, в довольно широких пределах это положение соблюдается.

Во-вторых, обеспечить фиксацию момента равенства напряжения в диагонали моста нулю (при этом условии мост называется сбалансированным ) несравненно проще, чем измерить с достаточной точностью абсолютное значение напряжения или сопротивления. Для того чтобы настроить очень точно ноль вольтметра любого класса точности, никакого специального оборудования не требуется, достаточно замкнуть накоротко его входные клеммы. От вольтметра при этом требуется только одно — как можно более высокая чувствительность, потому такие методы отлично работали еще в XIX веке, когда никаких прецизионных приборов еще не существовало.

Так что точность зависит только от сопротивлений. Постоянные резисторы можно подобрать очень точно (на практике используют катушки из манганиновой калиброванной проволоки или готовые сопротивления класса 0,05). В качестве резистора R2 обычно используют магазины сопротивлений, которые представляют собой по сути дела переменный резистор, составленный из множества постоянных, которые могут коммутироваться с помощью набора десятипозиционных переключателей, называемых декадными. Причем все устроено таким образом, что каждый переключатель связан с сопротивлениями в десять раз меньшего или большего номинала, чем соседний.

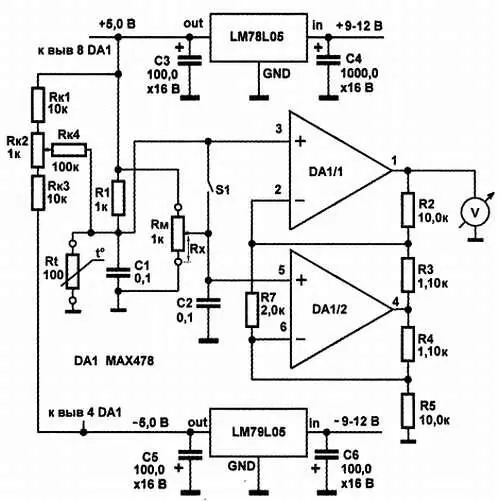

Принципиальная схема для ручного измерения сопротивления образцового датчика температуры сопротивлением 100 Ом (платинового или медного) с использованием таких средств приведена на рис. 13.3.

Рис. 13.3. Принципиальная схема измерителя сопротивления образцового датчика температуры

Магазин сопротивлений на ней условно показан в виде переменного резистора R м . Все резисторы, кроме, конечно, измеряемого сопротивления R t и магазина R м (а также, возможно, R1, который лучше подобрать из проволочных) — типа С2-29В. После ручного баланса моста с помощью магазина сопротивлений Rm (вольтметр на выходе должен показать ноль) измеряемое сопротивление Rt будет определяться по формуле:

где R x есть величина нижней по схеме части сопротивления магазина. Сравнивая R t с табличным значением [5], можно узнать измеряемую температуру.

* * *

Подробности

Инструментальный усилитель на микросхеме DA1 здесь нужен для обеспечения достаточной чувствительности схемы. Его коэффициент усиления выбирается из следующих соображений: допустим, наш мультиметр имеет на самом маленьком пределе измерения напряжений (200 мВ) чувствительность один знак после запятой, т. е. 0,1 мВ (обычная разрешающая способность рядовых мультиметров). При коротком замыкании его щупов на шкале должны показываться все нули (ноль не сдвинут и не «гуляет»). Некоторую погрешность при измерениях будет вносить всегда наличествующая помеха, поэтому возьмем запас и примем чувствительность его равной 1 мВ. Ток через датчик при выбранных номиналах сопротивлений и напряжении питания будет составлять приблизительно 4,5 мА. Для того чтобы обеспечить необходимую разрешающую способность измерения температуры приборами, которые мы будем конструировать (для большинства применений необходимая и достаточная величина ее составляет 0,1 °C), нам надо обеспечить разрешающую способность нашего образцового термометра не менее, чем в два раза более высокую (т. е. 0,05 °C — большая точность не имеет смысла, см. далее). Зададимся на всякий случай еще меньшей величиной — 0,03 °C. Датчик имеет сопротивление 100 Ом, поэтому при крутизне его характеристики, равной примерно 0,4 %/°С (величина справедлива и для платины, и для меди), изменение сопротивления будет численно равно этой величине — 0,4 Ом/°С. При указанном токе через измерительное плечо моста изменение напряжения на диагонали моста составит 1,8 мВ/°С, т. е. при изменении температуры на 0,03 градуса изменение напряжения составит 0,054 мВ. Нам желательно увеличить это напряжение разбаланса до установленного значения чувствительности мультиметра в 1 мВ, отсюда коэффициент усиления инструментального усилителя должен составить примерно 20.

* * *

Диапазон значений измеряемой температуры для этого устройства практически ограничен только возможностями датчика. Подробно погрешности нашей схемы мы анализировать не будем, только укажем, что с точки зрения точности схема обладает одним недостатком — в ней нескомпенсировано влияние соединительных проводов. Как такая компенсация выполняется, мы узнаем из главы 17 . А здесь просто примем, что провода, соединяющие со схемой как датчик, так и магазин сопротивлений, должны быть минимально возможной длины и достаточно большой толщины — сечением не менее 2 мм. Эта схема критична также, кроме точности резистора R1, к выбору ОУ, и при замене следует применять только ОУ с точностными характеристиками не хуже указанных, а также обратить внимание на возможность их работы при напряжении питания ±5 В (см. главу 12 ).

* * *

Заметки на полях

Схему можно украсить, если на выход усилителя параллельно вольтметру подсоединить двухцветный двухвыводной светодиод (с токограничивающим резистором порядка 300–510 Ом). Когда мост находится в разбалансе, светодиод будет гореть, причем цвет свечения будет зависеть от знака разбаланса, а яркость — от его степени. Когда на выходе установится ноль, светодиод погаснет. Разумеется, более-менее точно проконтролировать ноль можно все равно только по вольтметру, но это удобно при значительном уходе температуры — сразу видно, в какую сторону она ушла.
